Aufbau und Funktion
4.1 Kurzbeschreibung
Beim TOURNO ist das Mähwerk im Frontanbau montiert. Zur besseren Bodenhaftung und Traktion erfolgt der Antrieb über die
Vorderräder oder bei der Allradversion auf beiden Achsen. Die Lenkung erfolgt in Form einer Knicklenkung über die Heckräder.
Die Geschwindigkeit wird über einen hydrostatischen Antrieb stufenlos reguliert. Die Mähhöhe ist verstellbar. Das Mähwerk kann
für die Reinigung oder Reparatur hochgeklappt werden. Es können unterschiedliche Anbaugeräte vorne und hinten an die
Maschine angeschlossen werden.

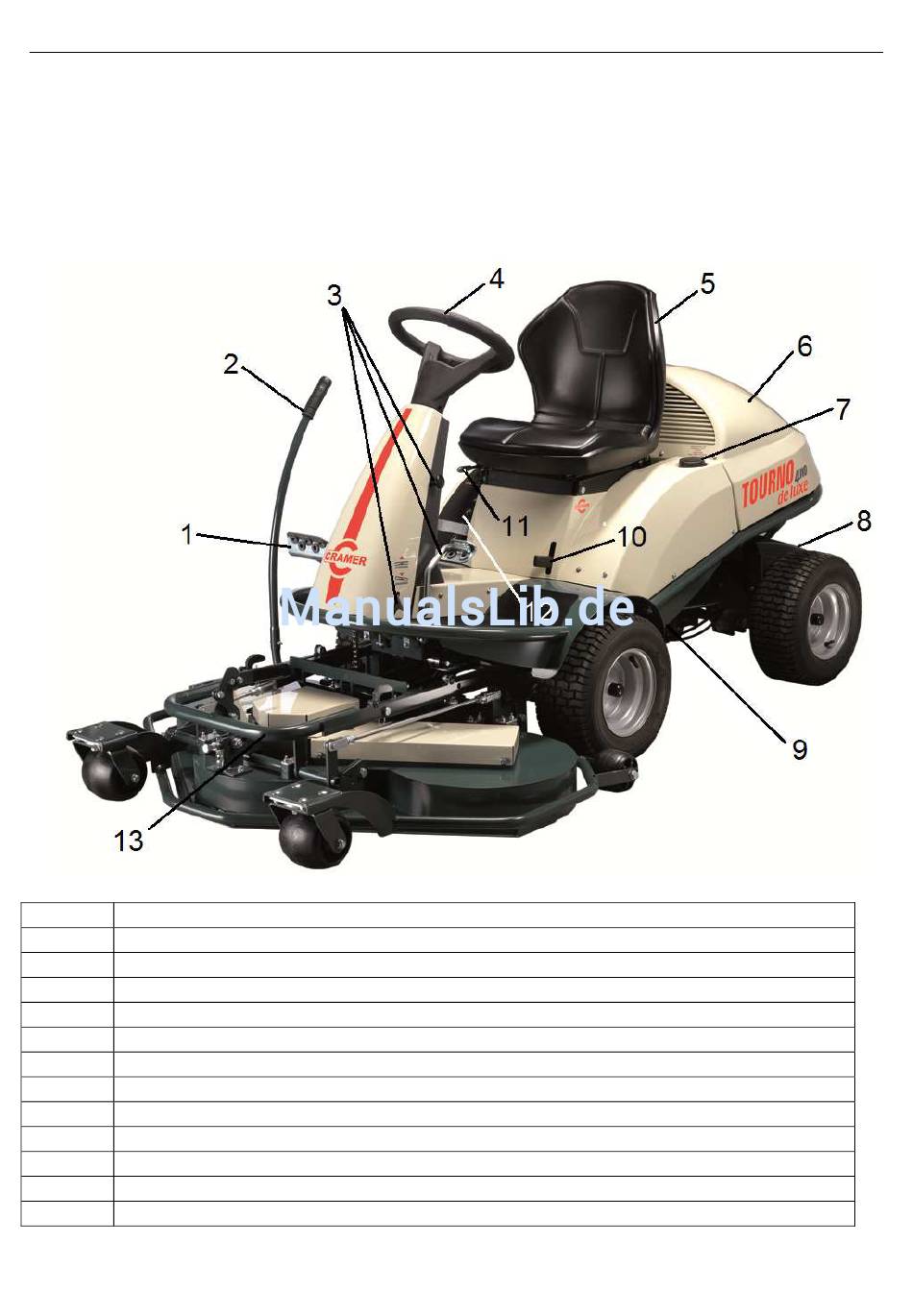

4.2 Übersicht
Gaspedal (Fahrantrieb vor und rückwärts)
1
Verstell-Hebel für Mulchen oder Mähen (nur beim Modell 115)
2
Anheben und Absenken vom Mähwerk
3
Lenkrad
4
Fahrersitz
5
Motorhaube
6
Tanköffnung
7
Hebel für die Motor-Getriebe-Verbindung (Allradvision)
8
Hebel für die Motor-Getriebe-Verbindung (alle Modelle)
9
Hebel Feststellbremse
10
Sitzeinstellung
11
Bedienpult
12
Mähwerk
13
TOURNO 696.01-01
Originalbetriebsanleitung Deutsch
7 von 24
