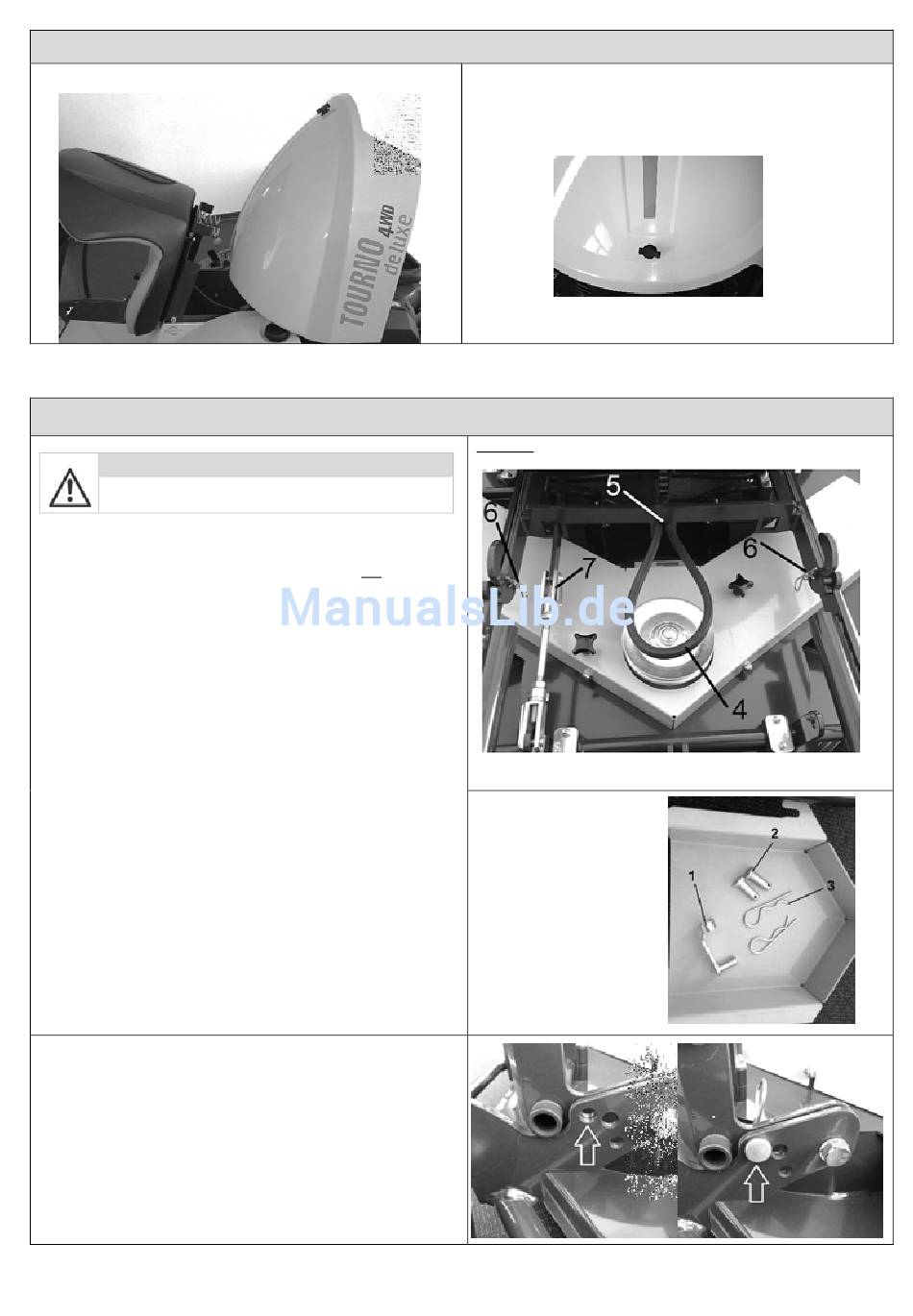

Öffnen der Motorhaube
4.4 Funktionen
Mähwerk hochklappen
VORSICHT !
Klemmgefahr bei dem Umbau
1.
Mähwerk auf den Boden senken.
2.
Riemenschutz demontieren: Kreuzgriffschrauben nur lösen, dann
die Abdeckung nach vorne ziehen. Abdeckung kann nach oben
entnommen werden.
3.
Keilriemen durch umlegen des Hebels nach oben entspannen.
4.
Keilriemen von der vorderen Riemenscheibe abnehmen.
5.
Riemen in der Aussparung einlagern, damit er nicht von der
hinteren Riemenscheibe fällt.
6.
Auf jeder Seite den Federsplint ziehen und den Bolzen entfernen.
7.
Die Gabel mit dem Federklappbolzen von der Höheneinstellung
lösen.
8.
Einen Bolzen und Federsplint in die Bohrung stecken.
Wichtig! Um die Klemmgefahr beim Ausbau und Klappen zu
vermeiden.
TOURNO 696.01-01
Originalbetriebsanleitung Deutsch
Die Motorhaube lässt sich wie folgt anheben:
Zuerst sollten Sie den Fahrersitz nach vorne kippen. Anschließend die
Motorhaube mit dem Drehgriff entriegeln und anheben.
Übersicht
1 = Federklappbolzen
2 = Bolzen
3 = Federsplint
11 von 24
