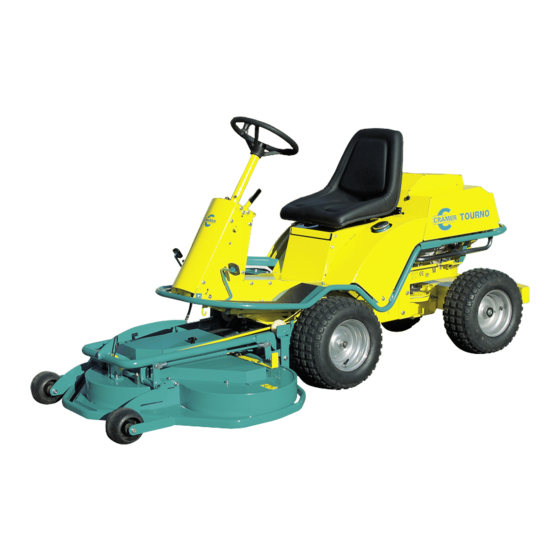

TOURNO
Bedienungsanleitung
Sie haben nebenstehend
gekennzeichnetes
Gerät gekauft:
Maschinen-Nr.
Inhaltsverzeichnis:
1. Anwendungsbereich
2. Gerätebeschreibung
3. Sicherheitstechnische Hinweise
4. Inbetriebnahme
5. Wartungshinweise
6. Störungsanalyse
7. Ersatzteile-Zeichnung
8. Ersatzteile-Liste
CRAMER GmbH & Co. KG . Postfach 12 69 . D-26762 Leer . Telefon 04 91- 60 95 - 0 . Telefax 04 91 - 60 95 - 200 · e-mail: Verkauf
TOURNO 95
TOURNO 115
Cramer-Technik.de
@
Ri 0,25/32/03
Werbung
Verwandte Anleitungen für Cramer TOURNO 95
Inhaltszusammenfassung für Cramer TOURNO 95
- Seite 1 6. Störungsanalyse 7. Ersatzteile-Zeichnung 8. Ersatzteile-Liste CRAMER GmbH & Co. KG . Postfach 12 69 . D-26762 Leer . Telefon 04 91- 60 95 - 0 . Telefax 04 91 - 60 95 - 200 · e-mail: Verkauf Cramer-Technik.de Ri 0,25/32/03...
- Seite 2 Mähwerk ausbauen und einbauen: Mähwerk auf Boden absenken Riemenabdeckung des Mähwerkes abbauen durch Lösen der Kreuzgriffmuttern Keilriemen entspannen durch Umlegen des Spann- hebels aus der aufrechten Position (Bild 5) nach vorne (Bild 6) Keilriemen von der vorderen Riemenscheibe abneh- men und in der Aussparung des Zugbügels ablegen (nur bei Tourno 115).
- Seite 3 6. Störungsanalyse Störung: Ursache: Abhilfe: Motor springt nicht an Kraftstofftank leer Normalbenzin auffüllen Feststellbremse betätigt alle vier Start- Mähwerk hoch bedingungen kein Fahrpedal betätigt herstellen Person auf Sitz ist gegeben Gashebel nicht in CHOKE Gashebel entsprechend einstellen Zündkerze fehlerhaft Zündkerzenkontakte reinigen Zündkerze auswechseln Kraftstoffleitung verstopft Kraftstoffpumpe prüfen...
- Seite 4 7. Ersatzteile-Zeichnung...
-
Seite 5: Beschreibung
8. Ersatzteil-Liste Tourno Grundgerät Pos. Anz. Beschreibung Norm Material Bolzen Lenkung 695.01-01-001 Lenkung kpl. 695.01-03 Lenkaufnahme 695.01-04 Schwenkachse 695.01-22 Rillenkugel 6204 Schalldämpfer 695.01-41 Abgasrohr 695.01-52 Auspuffschelle Honda-Motor GCV 530 Keilriemenscheibe Kupplung 695.01-47 Kupplung kpl. 695.01-80 elektr. Kupplung Ma Gt Jd11 Rillenkugellager 6007 Distanzring Kupplung... - Seite 6 8. Ersatzteil-Liste Tourno Grundgerät Pos. Anz. Beschreibung Norm Material Kette Mähwerkaush. 695.01-01-008 Kettenschiene 695.01-34 Distanzhülse Mähwerkaushebung 695.01-01-009 Halterahmen Mähwerkaushebung 695.01-33 Zugfeder 695.01-01-030 Bremsstange 695.01-01-032 Schaltstange 695.01-01-033 Gestänge f. Magnetschalter 695.01-38-007 Hebel Hand-Motor 695.01-38-008 Dichtscheibe 695.01-38-001 Winkelblech f. Magnetschalter 695.01-68-002 Schalterbech f. Magnetschalter 695.01-68-003 Hydro-Getriebe 318-050...
- Seite 7 8. Ersatzteile-Zeichnung Tourno 115...
- Seite 8 8. Ersatzteil-Liste Tourno Mähwerk 115 Pos. Anz. Beschreibung Norm Material Laufrolle 695.01-01-005 Lagergehause 695.01-01-020 Welle f. Messer 695.01-01-023 Welle f. Messer 695.01-01-024 Mitnehmerscheibe 695.01-01-025 Scheibe groß 695.01-01-036 Scheibe klein 695.01-01-037 Mitnehmerstift 695.01-01-039 Mähwerkgehäuse 115 695.01-15 Rahmen Mähwerk 115 695.01-16 Keil Heckauswurf 115 695.01-85 Kunststoffrolle 695.01-23...
- Seite 9 8. Ersatzteile-Zeichnung Tourno 95...
- Seite 10 8. Ersatzteil-Liste Tourno Mähwerk 95 Pos. Anz. Beschreibung Norm Material Laufrolle 695.01-01-005 Lagergehäuse 695.01-01-020 Welle 695.01-96-003 Welle f. Messer 695.01-01-024 Mitnehmerschelbe 695.01-01-025 Scheibe groß 695.01-01-036 Scheibe klein 695.01-01-037 Mitnehmerstift 695.01-01-039 Mähwerkgehäuse 95 695.01-950 Rahmen Mähwerk 95 695.01-67 Keil Heckauswurf 95 695.01-86 Kunststoffrolle 695.01-23...
