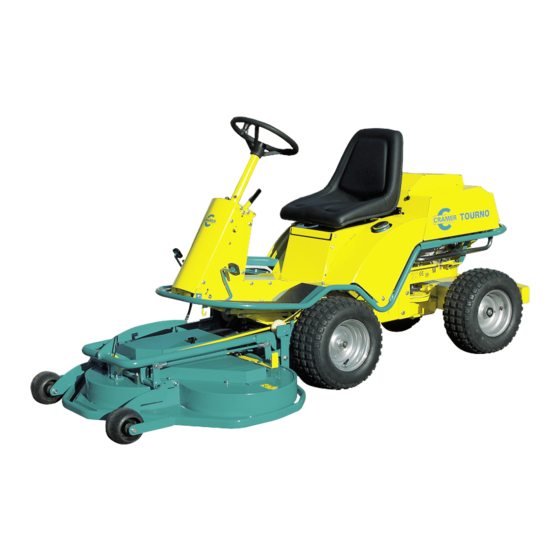

Cramer TOURNO 95 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Cramer Anleitungen
  4. Rasenmäher
  5. TOURNO 95
  6. Bedienungsanleitung

Cramer TOURNO 95 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für TOURNO 95:

Inhaltsverzeichnis

TOURNO
Bedienungsanleitung
Sie haben nebenstehend
gekennzeichnetes
Gerät gekauft:
Maschinen-Nr.

Inhaltsverzeichnis:

8. Ersatzteile-Liste
CRAMER GmbH . Reimersstr. 36 . D-26789 Leer . Telefon 04 91- 60 95 - 0 . Telefax 04 91 - 60 95 - 200 · e-mail: verkauf@cramer-technik.de
TOURNO 95
2-Rad-Antrieb
4-Rad-Antrieb
TOURNO 115
2-Rad-Antrieb
4-Rad-Antrieb
Ri 0,2/19/06
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Cramer TOURNO 95

Inhaltszusammenfassung für Cramer TOURNO 95

  • Seite 1: Inhaltsverzeichnis

    5. Wartungshinweise 6. Störungsanalyse 7. Ersatzteile-Zeichnung 8. Ersatzteile-Liste 9. Schaltplan CRAMER GmbH . Reimersstr. 36 . D-26789 Leer . Telefon 04 91- 60 95 - 0 . Telefax 04 91 - 60 95 - 200 · e-mail: verkauf@cramer-technik.de Ri 0,2/19/06...

  • Seite 2: Anwendungsbereich

    Zur besseren Bodenhaftung und Traktion erfolgt der Antrieb über die Vorderräder oder alternativ über ei- nen Allrad-Antrieb. Die Lenkung erfolgt in Form einer Knicklenkung über die Heckräder. Die Geschwindigkeit wird über einen bzw. zwei hydrostatische(n) Antrieb(e) stufenlos reguliert. Technische Daten Tourno 95 Tourno 115 Arbeitsbreite 95 cm...

  • Seite 3: Sicherheitstechnische Hinweise

    3. Sicherheitstechnische Hinweise Tankverschlüsse bei Beschädigung auszutauschen. Kuppeln Sie den Antrieb zu den Anbaugeräten aus, Vor jeder Inbetriebnahme ist das Gerät auf Verkehrs- stellen Sie den Motor ab, ziehen Sie den/die Zündker- und Betriebssicherheit zu prüfen. zenstecker ab und entfernen Sie den Zündschlüssel: - bevor Sie eine Blockierung lösen oder eine Verstop- Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob die Schneidwerkzeuge, Befestigungsbol-...

  • Seite 4: Inbetriebnahme

    4. Inbetriebnahme Festellbremse: gelöst 4. 1. Verwendete Symbole: arretiert max. 15° Start o. k.: grüne Kontrollleuchte leuchtet: alle Si- Vor Inbetrieb- Gefahr durch Vor Wartungs- Hanglagen cherheitseinrichtungen vor Start sind betätigt. Diese nahme die fortschleudern- u. Reparaturar- vemeiden, auf sind: Betriebsanlei- de Teile bei lau- beiten Motor...
  • Seite 5 Vor Einschalten des Mähwerkes drosseln Sie die Mo- 4. 3. Inbetriebnahme und Mähbetrieb tordrehzahl, um unnötigen Verschleiß an der elektro- Vor der Inbetriebnahme: magnetischen Kupplung und den Keilriemenantrieben Prüfen Sie, ob genügend Kraftstoff aufgefüllt ist und zu vermeiden. verwenden Sie nur bleifreies Normalbenzin mit 85 Octan.

  • Seite 6: Wartungshinweise

    5. Wartungshinweise Getriebeantrieb: Nach dem Ersteinsatz: Da sich alle Keil- und Zahn- riemen zunächst etwas längen, sind diese nach ca. 3 Stunden Arbeitseinsatz nachzuspannen. Außer- dem sämtliche Schraubverbindungen auf festen Sitz prüfen. Mähwerksantrieb: (Bild 3): Die Riemenspannung mit der Spannrolle (Pfeil) einstellen.
  • Seite 7 Mähwerk ausbauen und einbauen: Mähwerk auf Boden absenken Riemenabdeckung des Mähwerkes durch Lösen der Kreuzgriffmuttern abbauen. Keilriemen durch Umlegen des Spannhebels aus der aufrechten Position (Bild 5) nach vorne (Bild 6) entspannen. Keilriemen von der vorderen Riemenscheibe abneh- men und in der Aussparung des Zugbügels ablegen (nur bei Tourno 115).

  • Seite 8: Störungsanalyse

    6. Störungsanalyse Störung: Ursache: Abhilfe: Motor springt nicht an Kraftstofftank leer Normalbenzin auffüllen Feststellbremse nicht betätigt alle vier Start- Mähwerk unten bedingungen Fahrpedal betätigt herstellen Person auf Sitz ist nicht gegeben Gashebel nicht in CHOKE Gashebel entsprechend einstellen Zündkerze fehlerhaft Zündkerzenkontakte reinigen Zündkerze auswechseln Kraftstoffleitung verstopft...

  • Seite 9: Ersatzteile-Zeichnung

    7. Ersatzteile-Zeichnung...

  • Seite 10: Ersatzteil-Liste Tourno Grundgerät (2006/Serie 1)

    8. Ersatzteil-Liste Tourno Grundgerät (2006/Serie 1) Pos. Anz. Beschreibung Zeichnungs-Nr. Art.-Nr. Bolzen Lenkung 695.01-01-001 99.5.8102 Lenkung kpl. 695.02-03 99.5.8225 Lenkaufnahme 695.02-04 99.5.8266 Schwenkachse 695.01-22 Rillenkugellager 6204 99.5.8072 Schalldämpfer 695.01-41 99.5.8103 Abgasrohr 695.01-52 99.5.8180 Auspuffschelle 99.5.8181 Honda-Motor GCV 530 Keilriemenscheibe Kupplung 695.01-47 99.5.8104 Kupplung kpl.

  • Seite 11: Ersatzteil-Liste Tourno Grundgerät

    8. Ersatzteil-Liste Tourno Grundgerät Pos. Anz. Beschreibung Zeichnungs-Nr. Art.-Nr. Stoßdämpfer 7270626 99.5.8186 Schaltstange 695.01-01-033 Gestänge f. Magnetschalter 695.01-38-007 Hebel Hand-Motor 695.01-38-008 Dichtscheibe 695.01-38-001 99.5.8124 Winkelblech f. Magnetschalter 695.02-68-002 99.5.8267 Schalterblech f. Magnetschalter 695.02-68-003 99.5.8268 Hydro-Getriebe 318-050 99.5.8090 Lüfterrad f. Hydro-Getriebe HG 70460 99.5.8092 Keilriemenscheibe Hydo-Getriebe...

  • Seite 12: Ersatzteile-Zeichnung Tourno Mähwerk 115

    8. Ersatzteile-Zeichnung Tourno Mähwerk 115...

  • Seite 13: Ersatzteil-Liste Tourno Mähwerk 115

    8. Ersatzteil-Liste Tourno Mähwerk 115 Pos. Anz. Beschreibung Zeichnungs-Nr. Art.-Nr. Lagergehäuse 695.01-170-001 99.5.8200 Welle f. Messer 695.01-01-023 99.5.8084 Welle f. Messer 695.01-01-024 99.5.8085 Mitnehmerscheibe 695.01-170-002 99.5.8201 Klemmscheibe 695.01-170-003 99.5.8202 Mähwerkgehäuse 115 695.01-160 99.5.8203 Rahmen Mähwerk 115 695.01-162 99.5.8204 Keil Heckauswurf 115 695.01-161 99.5.8205 Kunststoffrolle...

  • Seite 14: Schaltplan

    9. Schaltplan...

Diese Anleitung auch für:

Tourno 115
