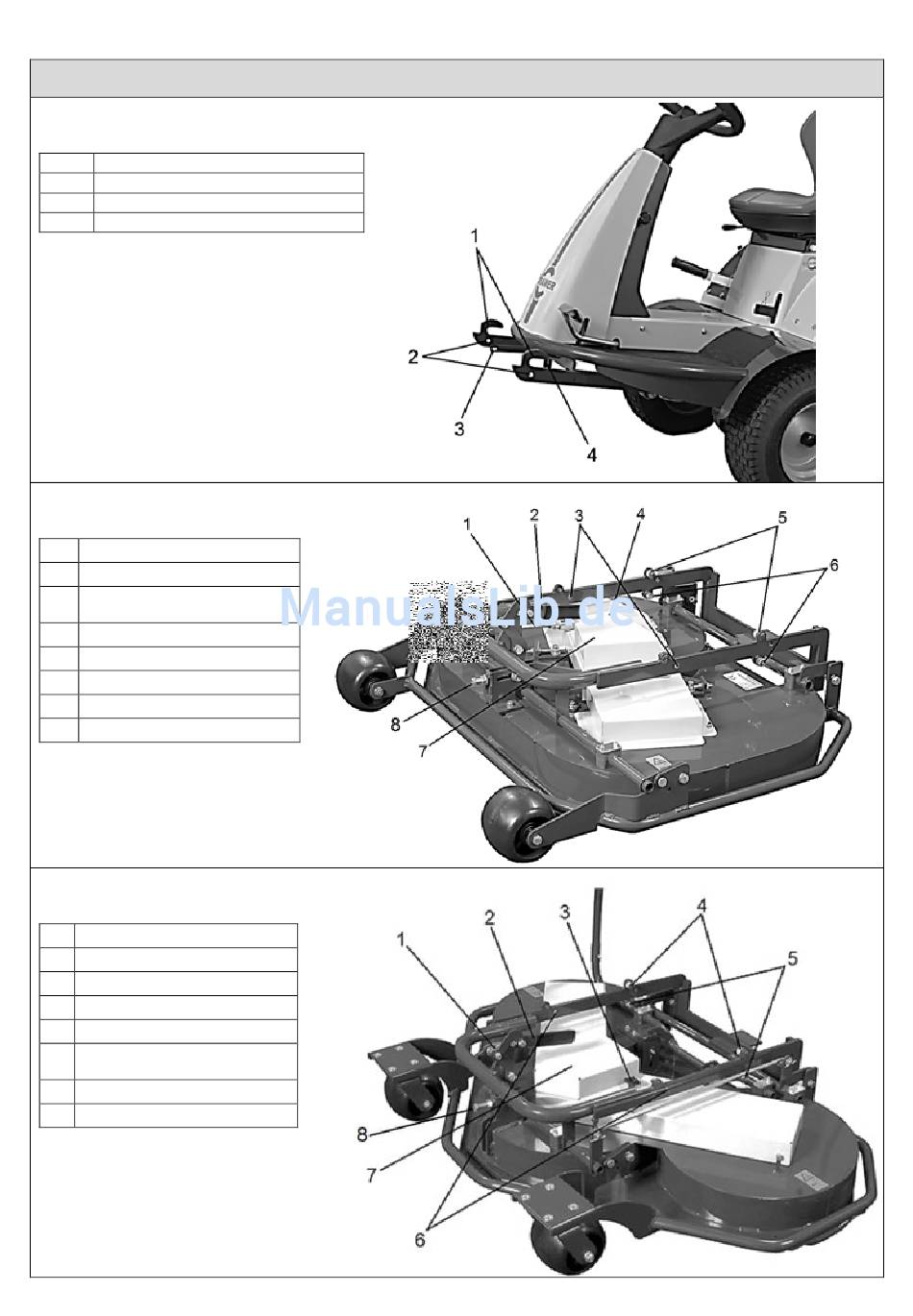

9 Mähwerk montieren
Übersicht
Aufnahmepunkt vom Geräteträger
1 Gabel
2 Bohrung für den Bolzen mit Federsplint
Bohrung für die Umlenkstange
3
4 Halterung Keilriemen
Mähwerk 95
1 Umlenkstange Mähaushebung
2 Hebel für die Keilriemenspannung
Bohrung für den Bolzen mit
3
Federsplint
4 Kreuzgriffschraube
5 Führungsbolzen
6 Inbusschrauben
7 Abdeckung
8 Spannschraube
Mähwerk 115
1 Umlenkstange Mähaushebung
2 Hebel für die Keilriemenspannung
3 Kreuzgriffschraube
4 Führungsbolzen
5 Inbusschrauben
Bohrung für den Bolzen mit
6
Federsplint
7 Abdeckung
8 Spannschraube
TOURNO 696.01-01
Originalbetriebsanleitung Deutsch
21 von 24
