- Seite 1 BEDIENUNGSANLEITUNG AC/DC WIG OW250 mit Plasma...

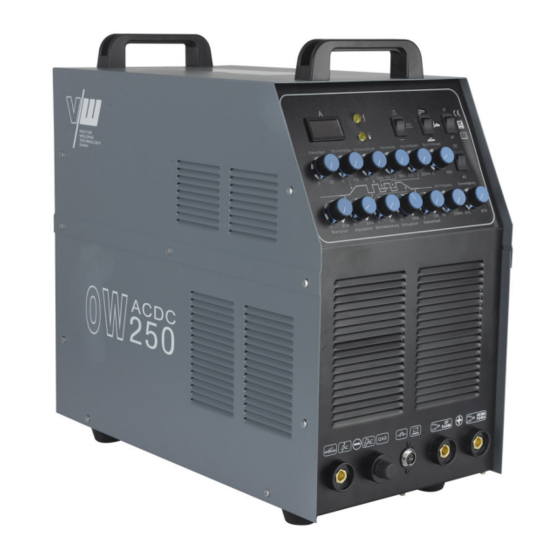

- Seite 2 Warnungen! Gerätebeschreibung AC/DC OW250 Puls mit Plasma Während des Schneidvorgangs werden sie mit möglichen Gefahren konfrontiert. Studieren Sie 5 in 1 Kombi Schweißanlage: deshalb sorgfältig diese Bedienungsanleitung vor Inbetriebnahme des Gerätes. 1. WIG Schweißgerät mit 200 Ampere Sicherheitsregeln! 2. E-Hand Schweißgerät mit 200 Ampere 3.
- Seite 3 • Volumen und Gewichtsreduktion durch Hochfrequenzschweißen von 100 KHz Feindosierung mit der WIG Pulsfunktion • WIG schweißen von 0,8 bis zu 10 mm bei gleich bleibender höchster Qualität • Auch Dünnblechschweißen ist möglich Die erhöhte Lichtbogenstabilität bietet eine bessere Schweißpräzision. Dank dieser Pulsfunktion •...
- Seite 4 Am 2.Drehknopf von links in der oberen Reihe, stellt man die richtige Stromstärke für die jeweilige Die Drehknöpfe Impulsstrom, Impulsweite und Impulsfrequenz wirken alle zusammen. Impuls- Schweißaufgabe ein. Sie lässt sich stufenlos bis 200 A regeln. Die gewählte Schweiß-Stromstärke schweißen funktioniert nur im Gleichstrombetrieb DC. Durch die beiden Drehknöpfe Schweißstrom ist abhängig von der Materialstärke des, zu schweißenden Werkstücks, der Dicke und Zusammen- u.
- Seite 5 Zum WIG – Schweißen nimmt man am besten eine bequeme, sitzende Haltung ein. Ein Rechtshän- Zuletzt behandeln wir noch die Möglichkeit des Plasmaschneidens der nimmt das Schlauchpaket in die rechte Hand und den Zusatzwerkstoff in die Linke. Der Zusatz- werkstoff sollte aus dem gleichen Material bestehen, wie das Werkstück. Beim V2A-Schweißen im Wir haben hier wirklich 3 vollwertige Geräte in einem.
- Seite 6 Alle wichtigen Schweißparameter im direkten Zugriff Mit Drehschaltern einstellbare Schweißparameter TIG/WIG-Schweißen: • Schweißstrom: Einstellbar von 0 bis 200 Ampere. Arbeitet mit einem WIG-Brenner in den eine Wolframelektrode eingesetzt wird und Argon-Schutz- • Sprühlichtbogen im MMA-Betrieb: verbesserte Einbrenneigenschaften und stabilerer Lichtbogen. gas, zusätzlich wird noch ein Schweißzusatzwerkstoff je nach Material benötigt.
- Seite 7 Bedienfeldbeschreibung AC/DC WIG OW 250 Puls mit Plasma Inbetriebnahme WIG-Schweißen 1. Bitte vor dem Einschalten des Gerätes die Masseklemme und das WIGSchlauchpaket an die vor- gesehnen Anschlüsse anschließen (siehe Abbildung). Wenn Sie Elektroden schweißen möchten, die Elektrodenzange an den vorgesehenen Anschluss anschließen. Wichtig: Den Kippschalter auf WIG umlegen.
- Seite 8 ZUSAMMENSETZUNG WIG-BRENNER Inbetriebnahme des Plasmaschneiders 1. Kippschalter auf Plasma umlegen. Wasserabscheider und Manometer am Gerät (hinten) anbrin- gen. Die mitgelieferten zwei Schrauben am Wasserabscheider jeweils rechts und links eindrehen. 1 = Spannhülsengehäuse Sollte Luft entweichen oder ein zischendes Geräusch zu hören sein, so dichten Sie dies mit dem 2 = Spannhülse mitgelieferten Teflonband ab.
-
Seite 9: Technische Daten
INBETRIEBNAHME ELEKTRODENHANDSCHWEISSEN Technische Daten 1. Wichtig: Kippschalter auf E-Hand-Schweißen umstellen. Vor dem Einschalten des Gerätes AC DC 200 Puls Baureihe mit Plasma bitte die Masseklemme und Elektrodenhalter anschließen. 2. Das Stromkabel an einer 230 V Steckdose mit einer Absicherung von 16 Ampere einstecken Nennspannung AC 230 V (Wichtig: nur eine separate Leitung hierfür benutzen). - Seite 10 VECTOR WELDING TECHNOLOGY GmbH Hansestraße 101 51149 Köln www.vector-welding.com info@vector-welding.com Tel. +49 (0) 2203 / 571015 0...
