Inhaltszusammenfassung für Vector Welding DC WIG OW230 Puls Plasma
Seite 1
BEDIENUNGSANLEITUNG DC WIG OW230 Puls Plasma...
Seite 2

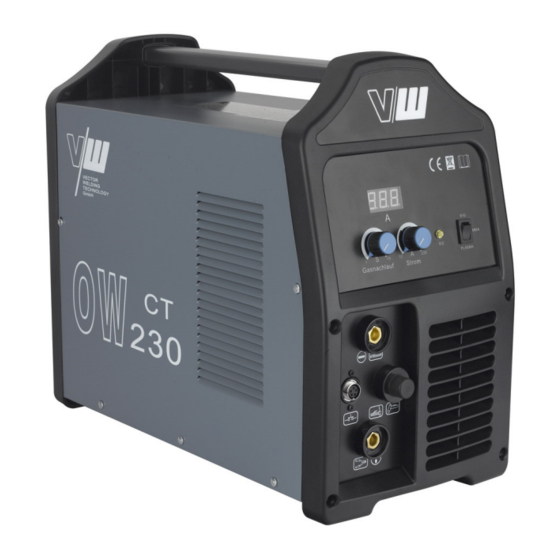

Warnungen! Gerätebeschreibung VECTOR OW CT230 3 in 1 Kombi Schweißanlage: Während des Schneidvorgangs werden sie mit möglichen Gefahren konfrontiert. Studieren Sie 1. WIG Schweißgerät mit 220 Ampere deshalb sorgfältig diese Bedienungsanleitung vor Inbetriebnahme des Gerätes. 2. E-Hand Schweißgerät mit 220 Ampere 3.
Seite 3
Alle wichtigen Schweißparameter im direkten Zugriff • Schneidleistung bis 14 mm • Der Plasmaschneider funktioniert mit einem handelsüblichen Luftkompressor(ca. 5,5 Bar) Funktion 1 – DC WIG • Gastnachlauf: Schont die Wolfram Elektrode vor zu hohem Verschleiß und schützt Die VECTOR Geräte der OW Reihe bieten höchsten Schweißkomfort im Fahrzeug-, Maschinen-, die Schweißnaht vor Oxidation.
Seite 4
Anschlusspanelbeschreibung DC WIG OW230 Das Gerät arbeitet mit einer Hochfrequenzzündung mit Kontakt zum Werkstück. Vorteil: Präziser und schnellerer Schnitt. Es können alle leitfähigen Metalle und auch Nichtmetalle wie Aluminium geschnitten werden. Durch die geringe Deformation können Dünnbleche sofort wieder miteinander verschweißt werden.
Seite 5
Die Einspannung der Wolframelektrode und die Wahl der Größe und Kennfarbe können Sie am Inbetriebnahme Elektrodenhandschweißen Schweißparameter in der unten angegebenen Abbildung erkennen. Auch die Zusammensetzung des WIG-Schlauchpaketes entnehmen Sie der Abbildung. 1. Vor dem Einschalten des Gerätes bitte die Masseklemme und Elektrodenhalter anschließen. 6.
Seite 6
Zusammensetzung WIG-Brenner Kennfarbe für Wolframelektroden: Kennfarbe grün: nur Aluminium Kennfarbe grau: universell für alle Materialien . Nachteil bei Aluminium – es bildet sich keine Kallote 1 = Spannhülsengehäuse Inbetriebnahme Plasmaschneider 2 = Spannhülse 3 = Gasdüse 1. Kippschalter auf Plasma umlegen. Wasserabscheider und Manometer am Gerät (hinten) anbrin- 4 = Wolframelektrode gen.
