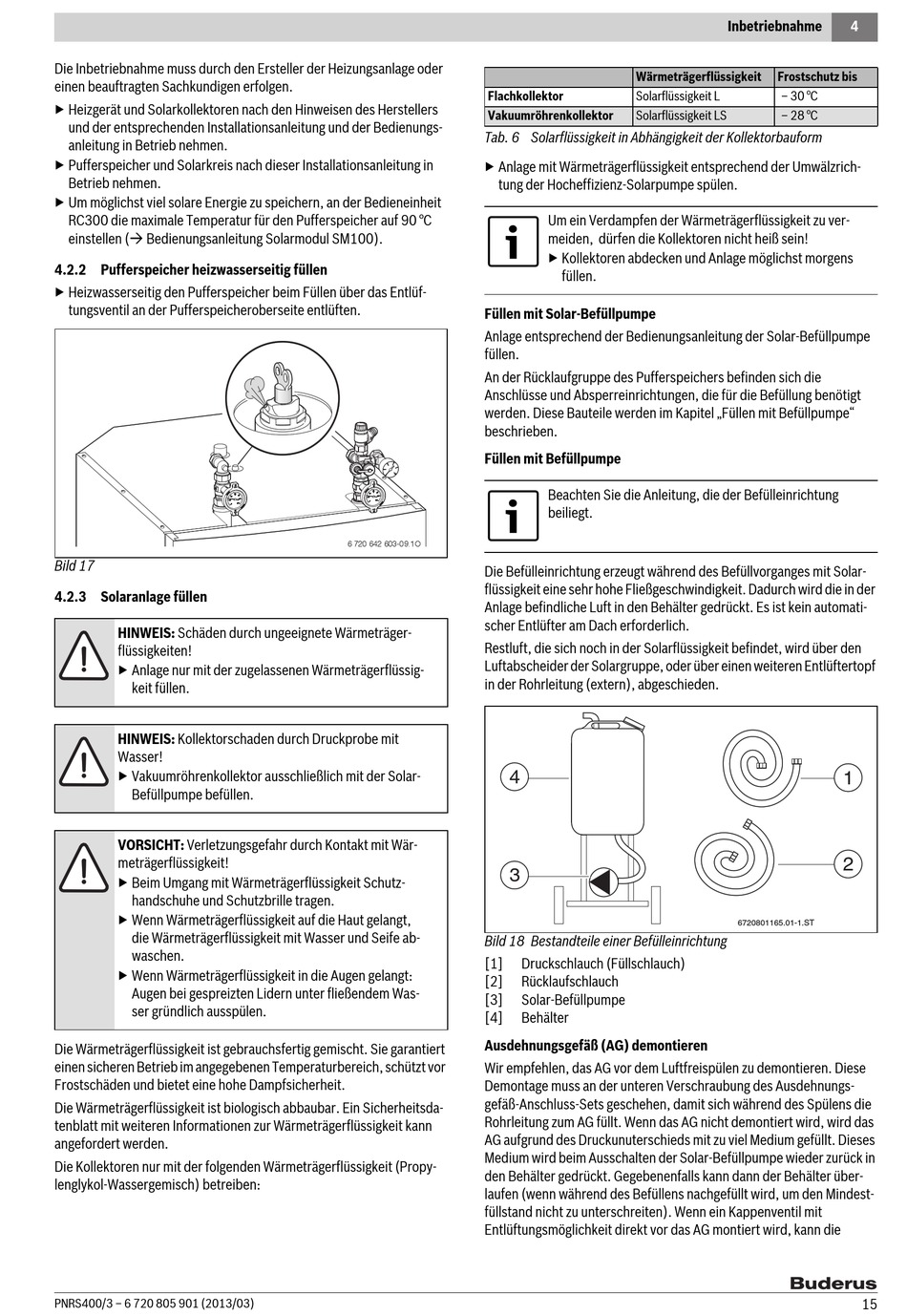

Die Inbetriebnahme muss durch den Ersteller der Heizungsanlage oder
einen beauftragten Sachkundigen erfolgen.
▶ Heizgerät und Solarkollektoren nach den Hinweisen des Herstellers
und der entsprechenden Installationsanleitung und der Bedienungs-
anleitung in Betrieb nehmen.
▶ Pufferspeicher und Solarkreis nach dieser Installationsanleitung in
Betrieb nehmen.
▶ Um möglichst viel solare Energie zu speichern, an der Bedieneinheit
RC300 die maximale Temperatur für den Pufferspeicher auf 90 °C
einstellen ( Bedienungsanleitung Solarmodul SM100).
4.2.2 Pufferspeicher heizwasserseitig füllen
▶ Heizwasserseitig den Pufferspeicher beim Füllen über das Entlüf-
tungsventil an der Pufferspeicheroberseite entlüften.
Bild 17
4.2.3 Solaranlage füllen
HINWEIS: Schäden durch ungeeignete Wärmeträger-
flüssigkeiten!
▶ Anlage nur mit der zugelassenen Wärmeträgerflüssig-
keit füllen.
HINWEIS: Kollektorschaden durch Druckprobe mit
Wasser!
▶ Vakuumröhrenkollektor ausschließlich mit der Solar-
Befüllpumpe befüllen.
VORSICHT: Verletzungsgefahr durch Kontakt mit Wär-
meträgerflüssigkeit!
▶ Beim Umgang mit Wärmeträgerflüssigkeit Schutz-
handschuhe und Schutzbrille tragen.
▶ Wenn Wärmeträgerflüssigkeit auf die Haut gelangt,
die Wärmeträgerflüssigkeit mit Wasser und Seife ab-
waschen.
▶ Wenn Wärmeträgerflüssigkeit in die Augen gelangt:
Augen bei gespreizten Lidern unter fließendem Was-
ser gründlich ausspülen.
Die Wärmeträgerflüssigkeit ist gebrauchsfertig gemischt. Sie garantiert
einen sicheren Betrieb im angegebenen Temperaturbereich, schützt vor
Frostschäden und bietet eine hohe Dampfsicherheit.
Die Wärmeträgerflüssigkeit ist biologisch abbaubar. Ein Sicherheitsda-
tenblatt mit weiteren Informationen zur Wärmeträgerflüssigkeit kann
angefordert werden.
Die Kollektoren nur mit der folgenden Wärmeträgerflüssigkeit (Propy-
lenglykol-Wassergemisch) betreiben:
PNRS400/3 – 6 720 805 901 (2013/03)
Flachkollektor
Vakuumröhrenkollektor
Tab. 6 Solarflüssigkeit in Abhängigkeit der Kollektorbauform
▶ Anlage mit Wärmeträgerflüssigkeit entsprechend der Umwälzrich-
tung der Hocheffizienz-Solarpumpe spülen.
Füllen mit Solar-Befüllpumpe
Anlage entsprechend der Bedienungsanleitung der Solar-Befüllpumpe
füllen.
An der Rücklaufgruppe des Pufferspeichers befinden sich die
Anschlüsse und Absperreinrichtungen, die für die Befüllung benötigt
werden. Diese Bauteile werden im Kapitel „Füllen mit Befüllpumpe"
beschrieben.
Füllen mit Befüllpumpe
6 720 642 603-09.1O
Die Befülleinrichtung erzeugt während des Befüllvorganges mit Solar-
flüssigkeit eine sehr hohe Fließgeschwindigkeit. Dadurch wird die in der
Anlage befindliche Luft in den Behälter gedrückt. Es ist kein automati-
scher Entlüfter am Dach erforderlich.
Restluft, die sich noch in der Solarflüssigkeit befindet, wird über den
Luftabscheider der Solargruppe, oder über einen weiteren Entlüftertopf
in der Rohrleitung (extern), abgeschieden.
4
3
Bild 18 Bestandteile einer Befülleinrichtung
[1]
[2]
[3]
[4]
Ausdehnungsgefäß (AG) demontieren
Wir empfehlen, das AG vor dem Luftfreispülen zu demontieren. Diese
Demontage muss an der unteren Verschraubung des Ausdehnungs-
gefäß-Anschluss-Sets geschehen, damit sich während des Spülens die
Rohrleitung zum AG füllt. Wenn das AG nicht demontiert wird, wird das
AG aufgrund des Druckunuterschieds mit zu viel Medium gefüllt. Dieses
Medium wird beim Ausschalten der Solar-Befüllpumpe wieder zurück in
den Behälter gedrückt. Gegebenenfalls kann dann der Behälter über-
laufen (wenn während des Befüllens nachgefüllt wird, um den Mindest-
füllstand nicht zu unterschreiten). Wenn ein Kappenventil mit
Entlüftungsmöglichkeit direkt vor das AG montiert wird, kann die
Wärmeträgerflüssigkeit
Solarflüssigkeit L
Solarflüssigkeit LS
Um ein Verdampfen der Wärmeträgerflüssigkeit zu ver-
meiden, dürfen die Kollektoren nicht heiß sein!
▶ Kollektoren abdecken und Anlage möglichst morgens
füllen.
Beachten Sie die Anleitung, die der Befülleinrichtung
beiliegt.
Druckschlauch (Füllschlauch)
Rücklaufschlauch
Solar-Befüllpumpe
Behälter
Inbetriebnahme
4
Frostschutz bis
– 30 °C
– 28 °C
1
2
6720801165.01-1.ST
15
