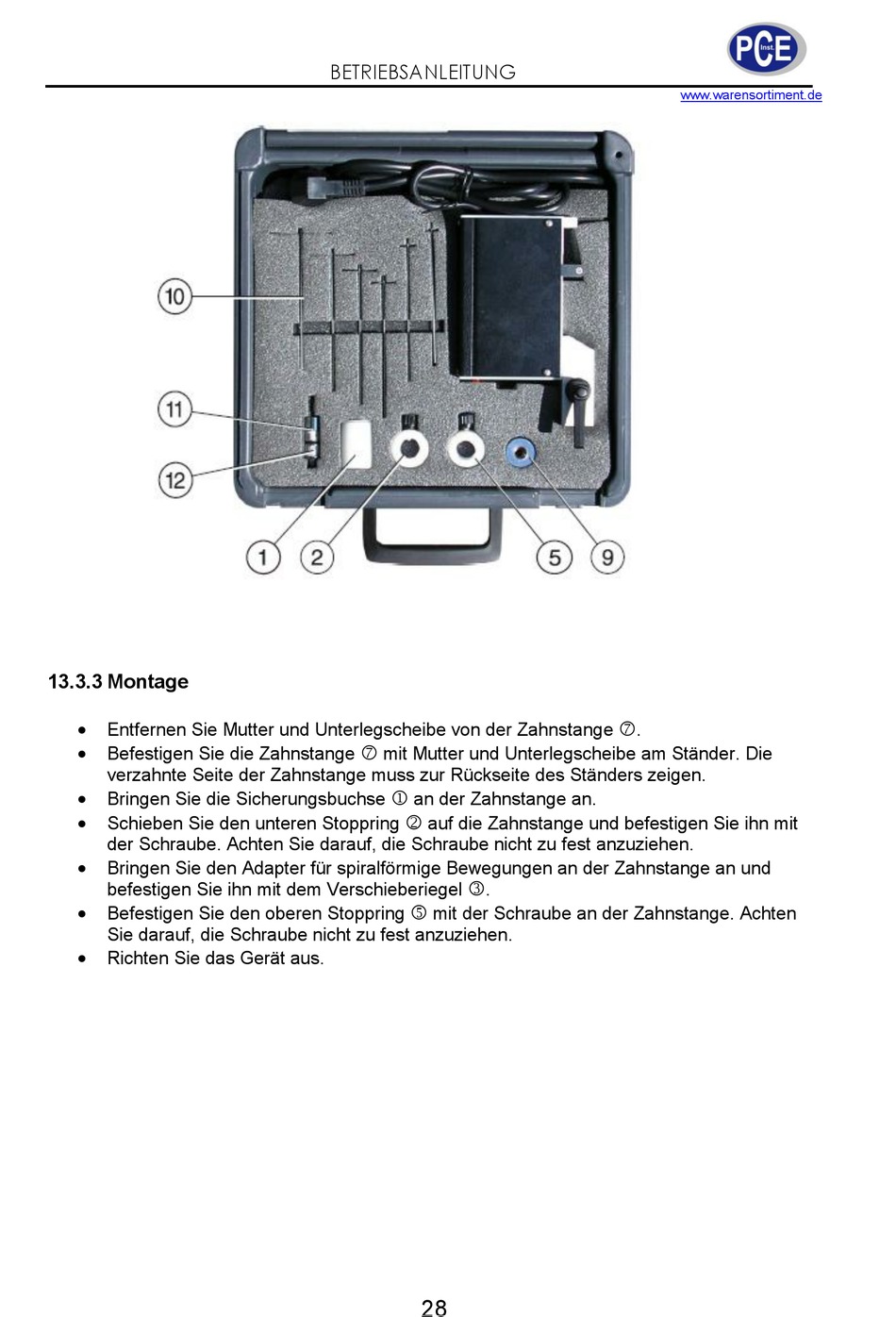

13.3.3 Montage
Entfernen Sie Mutter und Unterlegscheibe von der Zahnstange
Befestigen Sie die Zahnstange
verzahnte Seite der Zahnstange muss zur Rückseite des Ständers zeigen.
Bringen Sie die Sicherungsbuchse
Schieben Sie den unteren Stoppring
der Schraube. Achten Sie darauf, die Schraube nicht zu fest anzuziehen.
Bringen Sie den Adapter für spiralförmige Bewegungen an der Zahnstange an und
befestigen Sie ihn mit dem Verschieberiegel
Befestigen Sie den oberen Stoppring
Sie darauf, die Schraube nicht zu fest anzuziehen.
Richten Sie das Gerät aus.
BETRIEBSANLEITUNG
mit Mutter und Unterlegscheibe am Ständer. Die
an der Zahnstange an.
auf die Zahnstange und befestigen Sie ihn mit
.
mit der Schraube an der Zahnstange. Achten
28
