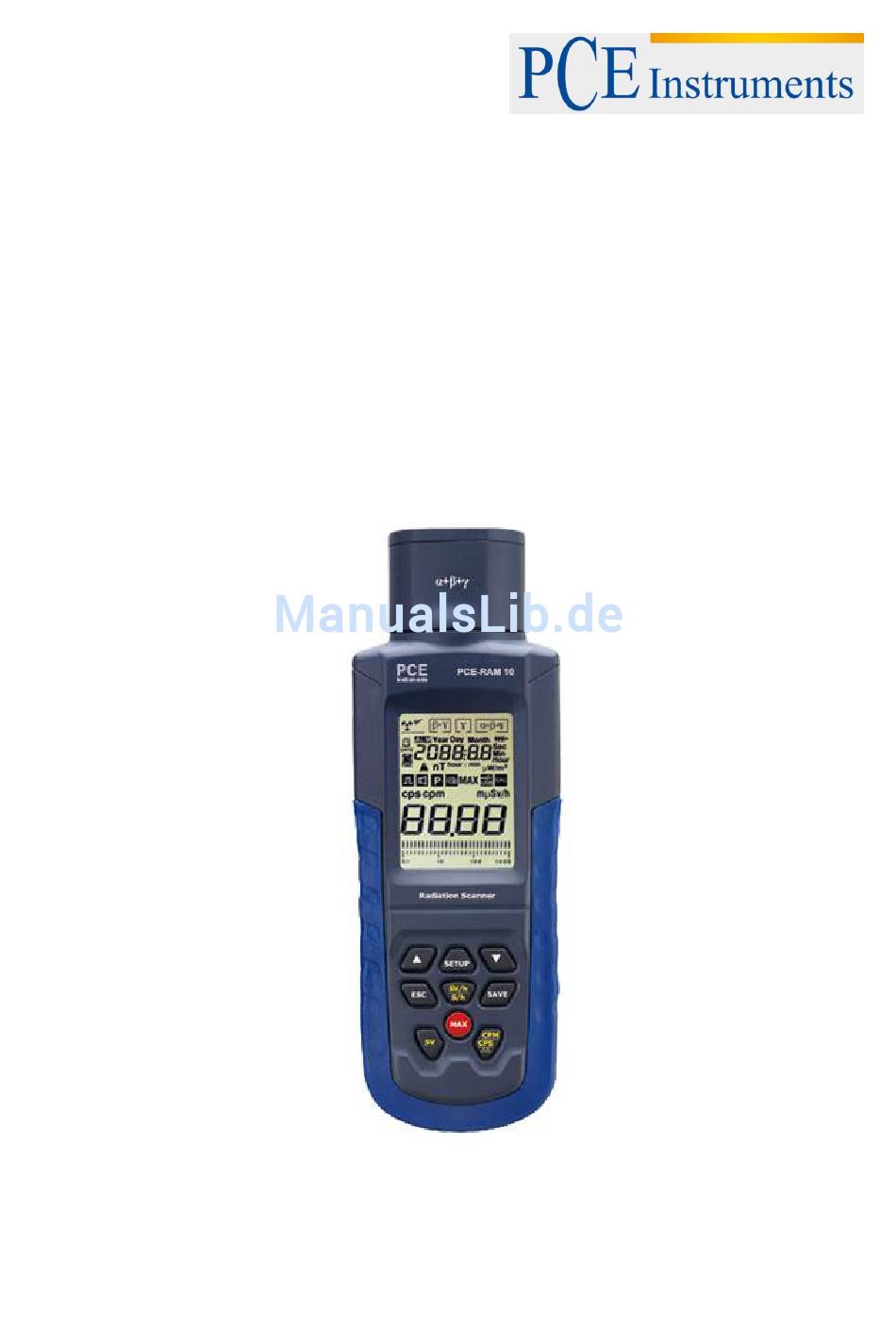

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Strahlungsmessgerät PCE-RAM 10 Version 1.2 Erstelldatum 20.02.2015 Letzte Änderung 02.01.2017...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Spezifikationen ......................4 Systembeschreibung ....................5 Gerät ............................5 Display ............................5 Anleitung ........................5 Auswahlschalter für α, β, γ-Strahlung ..................5 Ein-/Aus-Taste / Taste für Hintergrundbeleuchtung ............6 Auswahltaste für Einheiten Sv/h oder rem/h und aktuelle Strahlendosisrate ......6 Sv-Dosisakkumulation .................... -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines Strahlungsmessgerätes PCE-RAM 10 von PCE Instruments entschieden haben. Das Strahlungsmessgerät PCE-RAM 10 wird sowohl in der Pharmaindustrie als auch im Bereich Umweltschutz verwendet, ebenso in Steinbrüchen, Laboren und Kraftwerken, bei Rettungsdiensten, in Erdöllagern und metallverarbeitenden Anlagen und in vielen weiteren... -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen α-, β-, γ- und Röntgenstrahlung Strahlentypen Messbereiche 0,01 ..1000 μSv/h Strahlendosisrate Impulsdosisrate 0 ... 30000 cpm, 0 ... 5000 cps 0,001 μSv ... 9.999 Sv Strahlendosisakkumulation Impulsdosisakkumulation 0 ... 9.999 Sensibilität 108 Impulse oder 1000 cpm/mR/hr bei Cobalt- 60 Strahlen von 1 μSv/h Alphastrahlen ab 4 MeV... -
Seite 5: Systembeschreibung
BETRIEBSANLEITUNG Systembeschreibung Gerät 1 Sensorfenster (Geiger-Müller Zählrohr) 2 Drehauswahlschalter für γ, β + γ, α + γ + β-Strahlenmessung 3 großes LC-Display mit Hintergrundbeleuchtung 4 SETUP-Taste (zum Einstellen von Datum, Zeit, Alarmwert, Piepton-Lautstärke, Messzeit für Durchschnittswert, Bluetooth) 5 Aufnahmetaste für Datenspeicher / Abwärts- Taste für Parametereinstellung (DOWN) 6 EIN-/AUS-Taste / Taste für Hintergrundbeleuchtung... -
Seite 6: Ein-/Aus-Taste / Taste Für Hintergrundbeleuchtung
BETRIEBSANLEITUNG EIN-/AUS-Taste / Taste für Hintergrundbeleuchtung 1. Halten Sie die EIN-/AUS-Taste 2 Sekunden lang gedrückt. Daraufhin ertönt ein kurzer Piepton und das LC-Display wird eingeschaltet. Um dieses wieder auszuschalten, drücken Sie die Taste erneut 2 Sekunden lang. 2. Wenn Sie nach dem Einschalten die EIN-/AUS-Taste drücken, wird die LCD-Hintergrundbeleuchtung eingeschaltet. -
Seite 7: Impulszählfunktion
BETRIEBSANLEITUNG Impulszählfunktion Sie können dieses digitale Multifunktionsgerät auch als Geigerzähler verwenden. Unter dieser Einstellung empfängt, speichert und berechnet das Gerät lediglich Impulse. Es zeigt Ihnen keine Werte in Sv (Einheit für Äquivalentdosis, 1 Sv = 100 rem) an. Das Gerät zeigt den Impulsakkumulationswert auf dem Display Impulszähltaste / Auswahltaste für Impulseinheiten cps und cpm 1. -
Seite 8: Einstellung Des Alarmgrenzwertes (205 Μsv/H Sind Voreingestellt)
BETRIEBSANLEITUNG 5.11 Einstellung des Alarmgrenzwertes (205 µSv/h sind voreingestellt) 1. Drücken Sie einmal die SETUP-Taste. Dann wählen Sie anhand der UP- und DOWN-Tasten „ALM“ aus. Das „ALM“-Symbol blinkt jetzt. Bestätigen Sie durch einmaliges Drücken der ENTER-Taste oder drücken Sie die ENTER-Taste 2-mal, um die Einerstelle, die Zehnerstelle und die Hunderterstelle einzustellen. -
Seite 9: Entsorgung
BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
