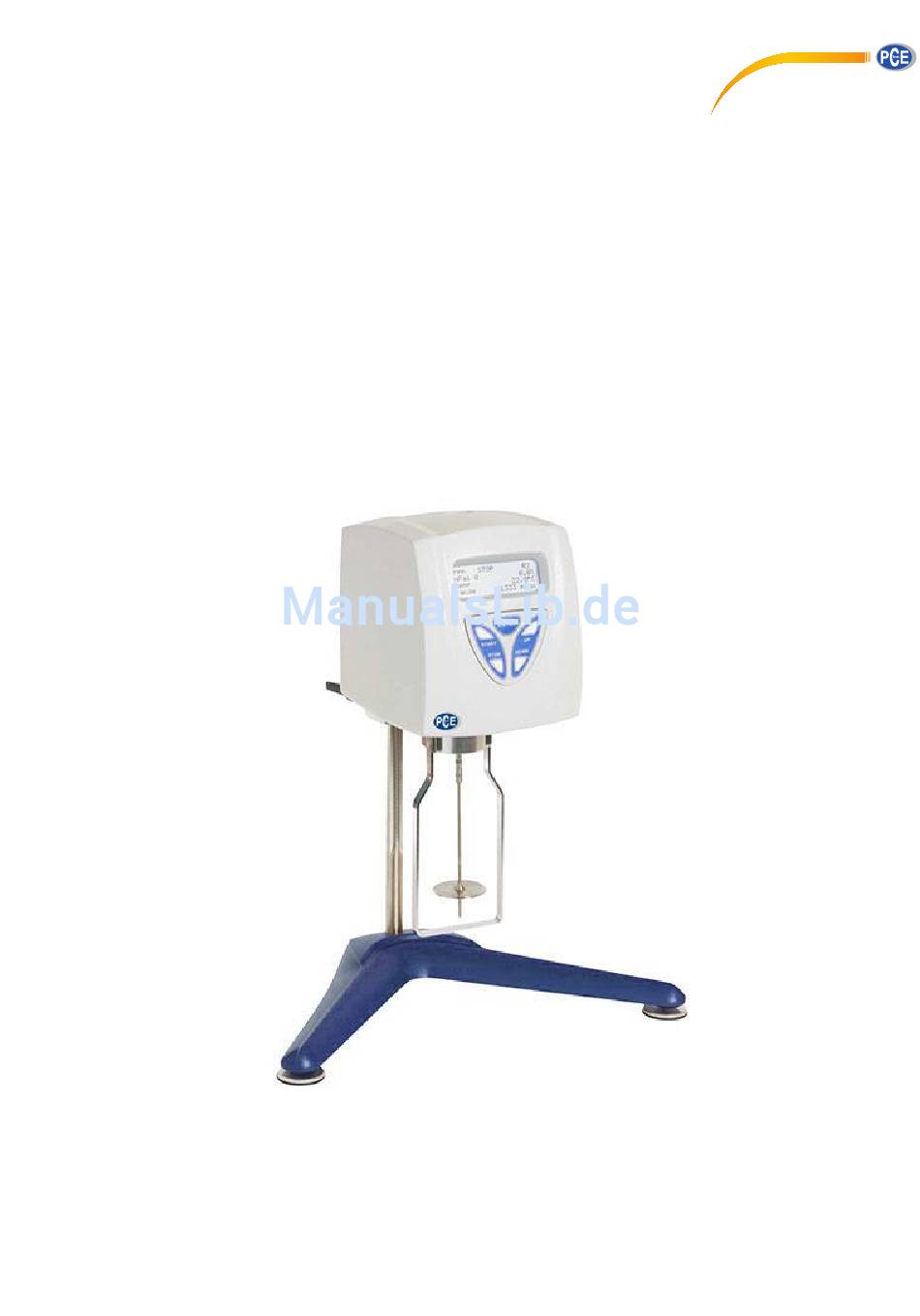

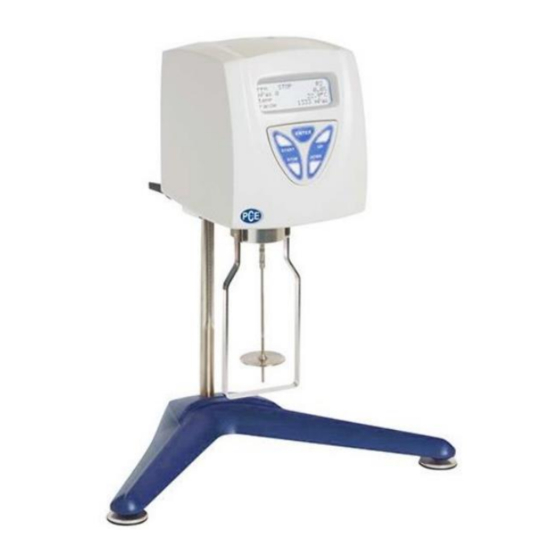

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Rotations-Rheometer PCE-RVI 2 Version 1.1 Erstelldatum 16.03.2016 Letzte Änderung 19.09.2016...
-
Seite 2: Inhaltsverzeichnis
14 Entsorgung ......................24 15 Kontakt ........................24 Einleitung Vielen Dank, dass Sie sich für den Kauf eines Rotationsviskosimeters von PCE Instruments entschieden haben. Mit dem Rotationsviskosimeter können Sie die Viskosität einer Flüssigkeit genau bestimmen. Dabei wird der mechanische Widerstand einer Flüssigkeit bestimmt, die entgegengesetzt der Rotationsbewegung einer Spindel wirkt. -
Seite 3: Sicherheitsinformationen
0,3 / 0,5 / 0,6 / 1 / 1,5 / 2 / 2,5 / 3 / 4 / 5 / 6 / 10 U/min 12 / 20 / 30 / 50 / 60 / 100 / 200 Viskosität Rotationsviskosimeter PCE-RVI 2 V1L 3 ... 2 000 000 mPa s Rotationsviskosimeter PCE-RVI 2 V1R 20 ... 13 000 000 mPa s Genauigkeit ±1 %... -
Seite 4: Systembeschreibung
BETRIEBSANLEITUNG Systembeschreibung Vorderansicht... -
Seite 5: Rückansicht
BETRIEBSANLEITUNG Rückansicht... -
Seite 6: Nach Empfang Des Gerätes
Sollten Sie einen Schaden festgestellt haben, informieren Sie Ihren Händler. Lieferumfang 1. 1 x Zahnstange 7. 1 x Schutzbügel für Messspindel 2. 1 x Rotationsviskosimeter PCE-RVI 2 8. 1 x Montagewerkzeug 3. 1 x Spindelsatz L1 bis L4 oder R2 bis R7 9. 1 x Transportkoffer 4. -
Seite 7: Hinweise Zur Viskosität
BETRIEBSANLEITUNG Hinweise zur Viskosität Einheiten Bei diesem Viskosimeter handelt es sich um ein klassisches Rotationsviskosimeter zur schnellen Bestimmung der Viskosität nach folgenden Normen: BS: 6075, 5350 ISO: 2555, 1652 ASTM: 115, 789, 1084, 1286, 1417, 1439, 1638, 1824, 2196, 2336, 2364, 2393, 2556, 2669, 2849, 2983, 2994, 3232, 3236, 3716 Das Funktionsprinzip dieses Viskosimeters gleicht dem aller Rotationviskosimeter: Eine Spindel (Zylinder oder Scheibe) wird in die zu untersuchende Probe getaucht. -
Seite 8: Spindeln
BETRIEBSANLEITUNG Newtonsche Flüssigkeiten: In newtonschen Flüssigkeiten sind Scherspannung und Schergeschwindigkeit direkt proportional zueinander. Bei einer gegebenen Temperatur bleibt die Viskosität einer newtonschen Flüssigkeit unabhängig von Viskosimeter, Spindel und Rotationsgeschwindigkeit immer konstant. Beispiele mit dieser Eigenschaft sind Wasser oder dünne Motoröle. Nicht-newtonsche Flüssigkeiten: Bei diesen Flüssigkeiten besteht kein linearer Zusammenhang zwischen der Scherspannung und der Schergeschwindigkeit. -
Seite 9: Einstellungen
BETRIEBSANLEITUNG Einstellungen Schalten Sie das Viskosimeter mit dem Hauptschalter ein. Folgende Meldung wird in den folgenden 2 Sekunden im Display angezeigt. Drücken Sie während dieser 2 Sekunden nacheinander auf „Start“ und „Enter“. Das Display zeigt dann Folgendes: Wählen Sie die gewünschte Sprache (Deutsch, Japanisch, Spanisch, Polnisch, Französisch, Englisch, Italienisch oder Portugiesisch) mit den „Up“... - Seite 10 BETRIEBSANLEITUNG Mit der „Up“ oder „Down“ Taste können Sie den PRINTER oder COMPUTER Modus auswählen. Drücken Sie „Enter“, um die Eingabe zu bestätigen und in den Optionsmodus zu wechseln. Im PRINTER Modus kann das Viskosimeter mit einem kleinen Thermodrucker verbunden werden (Papierrollen ~57 mm), um Viskositätswerte nur bei Bedarf durch Drücken der „Start“...
-
Seite 11: Bedienung
BETRIEBSANLEITUNG Bedienung Schalten Sie das Viskosimeter durch Drücken des Hauptschalters ein. Folgende Anzeige erscheint für die nächsten 2 Sekunden auf dem Bildschirm (Präsentations-Anzeige): Nach 2 Sekunden springt der Bildschirm in die Datenanzeige und zeigt die zuletzt gespeicherten Parameter (Spindel und Geschwindigkeit). Der Name der Spindel blinkt im Display. -
Seite 12: Anbringen Der Spindel
BETRIEBSANLEITUNG Zur Bedienung der Anzeige können die folgenden Tasten verwendet werden: Anpassung der Geschwindigkeit Stoppt Motor und Messung Startet Motor und Messung Beendet den aktuellen Vorgang Anbringen der Spindel Bei Auswahl einer Scheibenspindel sollte die Spindel vorsichtig in die Probeflüssigkeit eingetaucht werden, um Luftblasenbildung unter der Scheibe zu vermeiden. -
Seite 13: Auswahltabellen
~15 % des gesamten Messbereichs. Viskosimeter PCE-RVI 2 V1L Das Modell PCE-RVI 2 V1L hat 19 Geschwindigkeiten (0,3; 0,5; 0,6; 1; 1,5; 2; 2,5; 3; 4; 5; 6; 10; 12; 20; 30; 50; 60; 100; 200 U/min). Das Modell wird mit dem Standard Spindelset (L1-L4) geliefert. -
Seite 14: Zubehör
BETRIEBSANLEITUNG PCE-RVI 2 V1R: Standardspindeln R2-R7 + optional R1 Spindel R1 (optional) U/min Viskosität in mPa s 33,3 x 10 133,3 x 333,3 x 666,6 x 1,3 x 10 3,33 x 10 13,3 x 10 2 x 10 8 x 10... - Seite 15 BETRIEBSANLEITUNG Montage Befestigen Sie anhand der Schraube (3) den Wassermantel (1) an der der Halterung (2). Schließen Sie den Probenbehälter (4) anhand des Verschlusses (5). Stellen Sie sicher, dass der Verschluss richtig fest ist. Füllen Sie den Probenbehälter (4). Stellen Sie sicher, dass sich keine Luftblasen mehr im Behälter befinden.
- Seite 16 BETRIEBSANLEITUNG Auswahltabellen für Spezialspindeln PCE-RVI 2 V1L (TL5-TL7) Spindel U/min Viskosität in mPa s 1 x 10 1 x 10 2 x 10 6 x 10 6 x 10 1,2 x 10 5 x 10 5 x 10 1 x 10...
-
Seite 17: Adapter Für Niederviskose Materialien
BETRIEBSANLEITUNG Eigenschaften der Spezialspindeln Spindel Schergeschwindigkeit (S. R.) Probenvolumen (cc) (Seg.-1) 0,93 x U/min 0,34 x U/min 10,5 TR10 0,28 x U/min 11,5 TR11 0,25 x U/min 13,0 Die angegebenen Schergeschwindigkeiten (S.R.) wurden aufgrund der Annahme errechnet, dass die Flüssigkeiten newtonsche Eigenschaften haben. 10.2 Adapter für niederviskose Materialien Messbereich Modell V1L: 0,3* - 2.000 mPa s/cp... - Seite 18 BETRIEBSANLEITUNG Montage Entfernen Sie Mutter und Unterlegscheibe (1) von der Zahnstange (2) Befestigen Sie die Verlängerungsstange (3) anhand der Mutter und der Unterlegscheibe (1) zwischen dem Ständer und der Zahnstange (2). Die Verlängerungsstange wird aufgrund der Länge des LCP Adapters benötigt. Ohne die Verlängerungsstange wäre es schwierig, den Adapter korrekt am Viskosimeter zu befestigen.
-
Seite 19: Adapter Für Spiralförmige Bewegungen
BETRIEBSANLEITUNG Auswahltabelle für das PCE-RVI 2 V1L / V1R Spindel Viskosität in mPa s 2000,00 21333,00 1200,00 12800,00 1000,00 10666,00 600,00 6400,00 400,00 4266,00 300,00 3200,00 240,00 2560,00 200,00 2133,00 150,00 1600,00 120,00 1280,00 100,00 1066,00 60,00 640,00 50,00 533,00... - Seite 20 BETRIEBSANLEITUNG Montage Entfernen Sie Mutter und die Unterlegscheibe von der Zahnstange (7). Befestigen Sie die Zahnstange (7) mit Mutter und Unterlegscheibe am Ständer. Die verzahnte Seite der Zahnstange muss zur Rückseite des Ständers zeigen. Bringen Sie die Sicherungsbuchse (1) an der Zahnstange an. ...
- Seite 21 BETRIEBSANLEITUNG 1. Sicherungsbuchse 2. Unterer Feststellring mit Schraube 3. Schieberiegel für Adapter 4. Befestigungshebel für Messvorrichtung 5. Oberer Feststellring mit Schraube 6. EIN/AUS Schalter 7. Zahnstange 8. Betriebsanzeige 9. Gegengewicht 10. T-Spindel 11. Verbindungsschraube 12. Kontermutter 13. Klemme...
- Seite 22 Verbinden Sie das Viskosimeter und den Adapter mit dem Stromnetz. Schalten Sie das Viskosimeter ein und wählen Sie eine Spindel, sowie eine Geschwindigkeit aus. Schalten Sie den Adapter EIN (6). Kontrollieren Sie, ob die Betriebsanzeige (8) leuchtet. Auswahltabelle für PCE-RVI 2 V1L Spindel U/min Viskosität in mPa s...
-
Seite 23: Kalibrierung
BETRIEBSANLEITUNG Auswahltabelle für PCE-RVI 2 V1R Spindel U/min Viskosität in mPa s 666,6 x 10 1,3 x 10 3,3 x 10 6,6 x 10 16,6 x 10 33,3 x 10 4 x 10 8 x 10 2 x 10 4 x 10... -
Seite 24: Entsorgung
BETRIEBSANLEITUNG 14 Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
