Inhaltszusammenfassung für SHOWTEC Sunstrip LED RGB

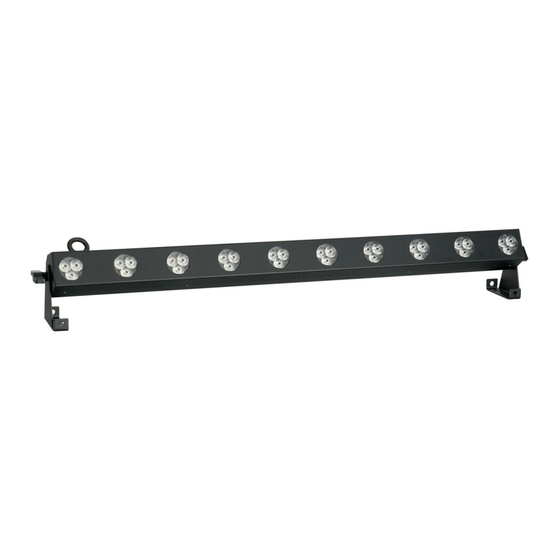

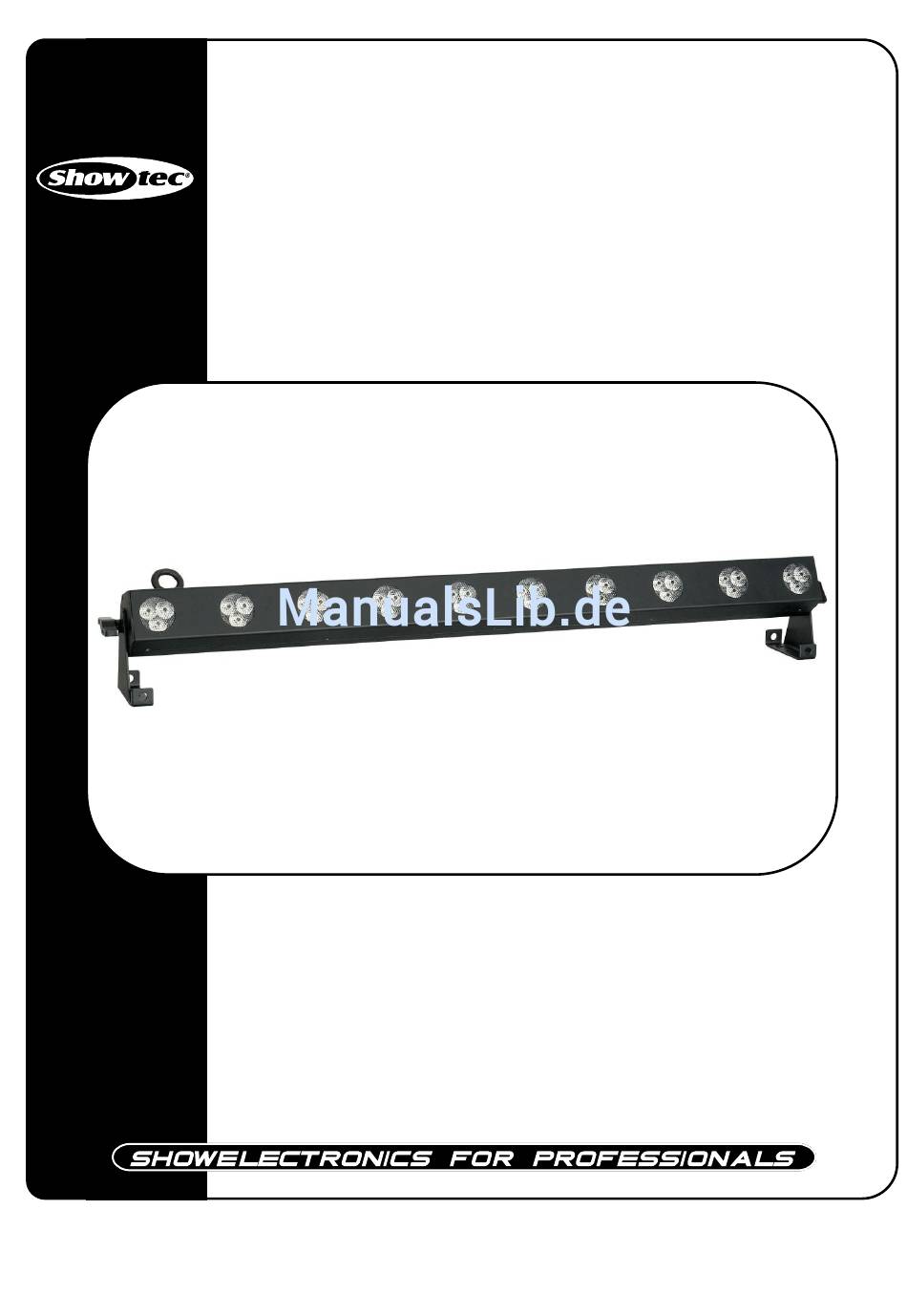

- Seite 1 Sunstrip LED RGB ORDERCODE 42206...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt von Showtec entschieden haben. Sie werden an dem LED Bar viel Freude haben. Sollten Sie sich noch für andere Showtec-Produkte interessieren, senden Sie uns eine eMail an: iwant@showtec.info oder besuchen Sie unsere Website www.showtec.info...
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Sunstrip RGB LED Produkt-Anleitung ™ Warnung.................…...……………..…………………………….………… Sicherheitshinweise……………………………………………………………………………………………………… Bestimmungsgemäße Verwendung…….………………………………………………………………………….. Montage.…………………………………………………………………………………………………………………. Rückgabe Prozedur…………………………………………………………………………........Ansprüche………………………………………………………………………............Gerätebeschreibung............…...……………..…………………………….………… Features und Überblick ………………………………...….……………….………….……………………………..Rückseite……………......…………………………………………………………..…..…..……………. Installation................…...…………………………………………………..… Aufstellung und Bedienung.............……..…………………………………………… Control Board..……..……………………………………………………………………………….………………..… Master Modus……….……..…………………………………………………………………………………….………. Slave Modus…………………..………..………………………………………………………………….…….……….. Wartung..................………..………….…….………………………….. Wechseln einer Sicherung.……............………………..…………….……………… Fehlersuche..................………………….…………………...... Produktbeschreibungen..…............……………….…….……………………..…….….. -
Seite 4: Warnung
Verpackungsmaterial auf. Wenn Sie die gelieferte Ware zurück an den Hersteller senden müssen ist es wichtig, dass das Produkt im Originalkarton bzw. in der Originalverpackung verschickt wird. Ihr Versand schließt ein: • Sunstrip LED RGB • Betriebsanleitung WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! -
Seite 5: Bestimmungsgemäße Verwendung
Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. Verpacken Sie das Gerät sorgfältig (am besten in der Originalverpackung) und schicken Sie es zu Ihrem Showtec-Händler . -
Seite 6: Montage
ANMERKUNGEN: • Dieses Gerät ist nicht für den Dauerbetrieb konzipiert. Konsequente Betriebspausen erhöhen die Lebensdauer des Gerätes. • Der Minimalabstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf 1,3 Meter nicht unterschreiten! • Die maximale Umgebungstemperatur t = 45°C darf nicht überschritten werden. •... -
Seite 7: Rückgabe Prozedur
Rückgabe Prozedur Eventuelle Rücksendungen müssen immer franco verschickt werden und sollten immer in der ursprünglichen Verpackung. Das Paket muss mit einer Rückholermächtigungs-Zahl (RMA Zahl) beschriftet werden. Produkte ohne RMA werden abgelehnt. Highlite akzeptiert die Rücksendungen nicht und nimmt auch keine Verantwortlichkeit. Rufen Sie Highlite an unter 0031-455667723 oder verschicken Sie ein Email aftersales@highlite.nl und fordern Sie ein RMA an bevor eine Rücksendungen. -
Seite 8: Gerätebeschreibung
• Power Connector: Powercon Input und Powercon output • Power: 60 Watt • Montage-Bügel inklusiv • Optioneller 10° Linse für Sunstrip LED RGB (42207) nicht inklusiv! Hinweis: Basiskenntnisse von DMX werden vorausgesetzt, um alle Funktionen dieses Gerätes zu nutzen. Geräteübersicht Abb. 1 1) Sicherheitsöse für Truss Montage... -
Seite 9: Installation
Installation Entfernen Sie jegliches Verpackungsmaterial. Verbinden Sie alle Kabel. Schließen Sie alle Kabel an, bevor Sie Strom einschalten. Trennen Sie immer das Gerät von der elektrischen Hauptstromversorgung, vor Reinigungs- und Wartungsarbeiten. Bei Beschädigungen, die durch Nichtbeachtung verursacht werden, erlischt der Garantieanspruch. Aufstellung und Bedienung Bevor Sie das Gerät anschließen, überprüfen Sie immer die Netzspannung. -
Seite 10: Master Modus
Master Modus Modus Display Bedienungs Hinweise 3 Kanal Modus ***1, ***= CH1=R dimmer, CH2=G dimmer, DMX Adresse (1-170) CH3=B dimmer,(0-255) 5 Kanal Modus ***2,***= CH1=R dimmer, CH2=G dimmer, DMX Adresse (1-102) CH3=B dimmer, CH4, 0=Full ON, 001-255=dimmer 0-100%, CH5=strobe (0-255) 6 Kanal Modus 1 ***3,***= CH1/CH2/CH3=the 1... -
Seite 11: Wartung
3. Wenn alles richtig ist, schliessen Sie das Gerät wieder ans Netz an. 4. Wenn Sie die Ursache des Problems nicht feststellen können, öffnen Sie den Sunstrip RGB LED nicht. Dies könnte das Gerät beschädigen - in diesem Fall erlischt die Garantie. 5. Schicken Sie das Gerät zu Ihrem Showtec-Händler . -
Seite 12: Produktbeschreibungen
Produktbeschreibung Modell: Showtec Sunstrip RGB LED Voltage : AC 230V-50Hz (CE) Power: 60W Sicherung: 250V / T3,15A Audio trigger: eingebautes Microfon DMX Input : 3-pin und 5-pin XLR Male Connector DMX Output : 3-pin und 5-pin XLR Female Connector Flashfrequenz: 800 Hz Maße : 1050 x 160 x 104 mm (LxBxH)
