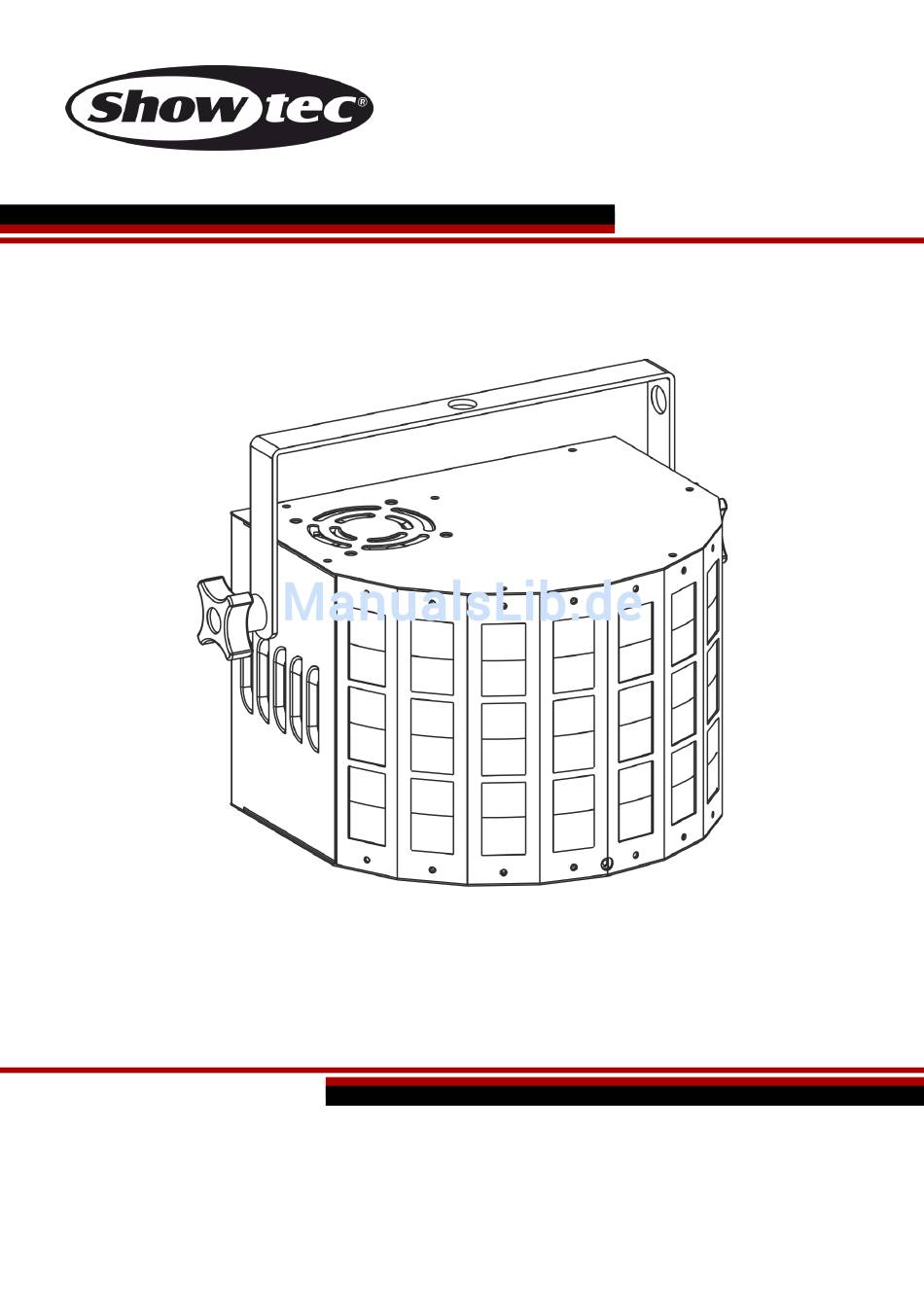

- Seite 1 HANDBUCH DEUTSCH Techno Derby Bestellnummer: 43156 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
6. Master/Slave-Modus ............................15 7. System-Einstellungen ............................16 Fernbedienung ................................17 DMX-Kanäle .................................17 1 Kanal ..................................17 4 Kanäle ..................................18 Wartung .....................................19 Ersetzen der Sicherung ...............................19 Fehlersuche ..................................20 Kein Licht ..................................20 Keine Reaktion auf DMX-Signale ..........................20 Technische Daten ................................22 Abmessungen ..................................23 Notizen ....................................24 Bestellnummer: 43156... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Showtec Techno Derby • IEC-Netzkabel (1,75 m) • Fernbedienung •... - Seite 4 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. • Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Bestellnummer: 43156...
-
Seite 5: Bestimmungsgemäßer Gebrauch
Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z. B. mit einem geeigneten Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden. • Stellen Sie immer sicher, dass der Bereich unter der Installation gesperrt wird und keine unbefugten Personen anwesend sind, wenn das Gerät montiert, demontiert oder gewartet wird. Bestellnummer: 43156... -
Seite 6: Netzanschlüsse
Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NEUTRAL GELB-GRÜN GRÜN GRÜN SCHUTZERDUNG Stellen Sie sicher, dass das Gerät immer ordnungsgemäß geerdet ist! Bestellnummer: 43156... -
Seite 7: Rückgabe
Reklamationen müssen uns innerhalb von 10 Werktagen nach Eingang der Rechnung auf dem Postweg oder per Fax übermittelt werden. Nach dieser Frist werden keine Reklamationen akzeptiert. Reklamationen werden nur dann bearbeitet, wenn der Kunde bis dahin seine Vertragspflichten vollständig erfüllt hat, ungeachtet des Vertrags, aus dem diese Verpflichtungen resultieren. Bestellnummer: 43156... -
Seite 8: Beschreibung Des Geräts
Techno Derby Beschreibung des Geräts Funktionen Der Techno Derby von Showtec ist ein Effektstrahler mit hoher Leistung und hervorragenden Effekten. • Leistung 100~240VAC 60/50Hz • Leistungsaufnahme: 30W • 4-stelliges LED-Display • 1 oder 4 DMX-Kanäle • Farben: Rot, Grün, Blau, Weiß... -
Seite 9: Rückseite
Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120V ausgelegtes Gerät darf nicht an eine Netzspannung von 230V angeschlossen werden und umgekehrt. Bestellnummer: 43156... -
Seite 10: Steuerungsmodi
Master-Gerät stehen Ihnen dieselben Funktionen wie auf Seite 14 beschrieben (voreingestellte Programme oder Musiktaktung) zur Verfügung. Das bedeutet, dass Sie den gewünschten Operationsmodus am Mastergerät einstellen können und dass dann alle Slave-Geräte genauso reagieren wie dieses Gerät. Mehrere Techno Derbys (Master/Slave-Setup) Abb. 03 Bestellnummer: 43156... -
Seite 11: Mehrere Techno Derbys (Dmx-Steuerung)
Geräte an und stecken Sie das andere Ende der Netzkabel in eine geeignete Steckdose. Beginnen Sie mit dem ersten Gerät. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. Mehrere Techno Derbys (DMX-Setup) Abb. 04 Bestellnummer: 43156... -
Seite 12: Verbinden Der Geräte
Mehrzweck DAP Audio Basic Mikrofonkabel. bal. XLR/M 3-polig. > XLR/F 3-polig. Artikelnummer FL01150 (1,5m.), FL013 (3m.), FL016 (6m.), FL0110 (10m.), FL0115 (15m.), FL0120 (20m.). • DAP-Audiokabel für anspruchsvolle Anwender. Außergewöhnliche Audio-Eigenschaften und Verbindungsstück von Neutrik®. Artikelnummer FL71150 (1,5m), FL713 (3m), FL716 (6m), FL7110 (10m). Bestellnummer: 43156... -
Seite 13: Bedienfeld
Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten. Display aus nach 35 Sekunden Wenn 35 Sekunden lang keine Taste betätigt wird, wird das Display deaktiviert. Drücken Sie die MENU-, UP-, DOWN- oder ENTER-Taste, um das Display zu aktivieren. Das Display wird nun wieder aktiviert. Bestellnummer: 43156... -
Seite 14: Menü-Übersicht
Techno Derby Menü-Übersicht Bestellnummer: 43156... -
Seite 15: Hauptmenü-Optionen
03) Wählen Sie mit UP und DOWN eine der drei musikgetakteten Shows aus: 04) Drücken Sie ENTER, um die gewünschte musikgetaktete Show auszuwählen. 05) Erhöhen oder verringern Sie die Audioempfindlichkeit mit dem Drehregler (13) auf der Rückseite des Geräts. Bestellnummer: 43156... -
Seite 16: Farbeinstellungen
6. Master/Slave-Modus 01) Drücken Sie die MENU-Taste, bis das Display anzeigt. 02) Drücken Sie die ENTER-Taste. Auf dem Display erscheint nun 03) Das Gerät wird nun im Master/Slave-Modus betrieben. Das bedeutet, dass es genauso reagiert wie das Master-Gerät. Bestellnummer: 43156... -
Seite 17: System-Einstellungen
07) Während auf dem Display angezeigt wird, führt das Gerät einen vollständigen Test aller verfügbaren Funktionen aus. 08) Drücken Sie ENTER, wenn auf dem Display angezeigt wird, damit die aktuell auf dem Gerät installierte Softwareversion angezeigt wird. Bestellnummer: 43156... -
Seite 18: Fernbedienung
Pause Abspielen/Anhalten der Show Geschwindigkeit Einstellen der Showgeschwindigkeit. 0 = langsam, 9 = schnell Farbeinstellung Einstellen der Farben DMX-Kanäle 1 Kanal Kanal 1 - Steuerungsmodi 10-90 Voreingestellte Shows 1 und 2 91-130 Voreingestellte Show 3 131-255 Musikgetakteter Modus Bestellnummer: 43156... -
Seite 19: Kanäle
Effekt 13 von langsam nach schnell 140-149 Effekt 14 von langsam nach schnell 150-159 Effekt 15 von langsam nach schnell 160-169 Effekt 16 von langsam nach schnell 170-179 Effekt 17 von langsam nach schnell 180-255 Effekt 18, Stroboskop durchgehend ein Bestellnummer: 43156... -
Seite 20: Wartung
Techno Derby Wartung Der Techno Derby von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Reinigen Sie die Glasscheibe mit Glasreiniger und einem weichen Tuch. -
Seite 21: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 19 für nähere Informationen zum Auswechseln der Sicherung. - Seite 22 Geräts und geben Sie es an Ihren zeitweise aus Händler zurück • Trennen Sie das Gerät von der Die Stromversorgungseinstellungen Stromversorgung. Überprüfen Sie die passen nicht zur örtlichen Einstellungen und korrigieren Sie sie Netzspannung und Frequenz bei Bedarf Bestellnummer: 43156...
-
Seite 23: Technische Daten
Techno Derby Technische Daten Modell Showtec Techno Derby Eingangsspannung: 100~240VAC 50/60Hz Leistungsaufnahme: Sicherung: T1A/250V Abmessungen: 265 mm x 190 mm x 190 mm (LxBxH) Gewicht: 1.5 kg Bedienung und Programmierung Signal Pin OUT: Pin 1 Erdung, Pin 2 (-), Pin 3 (+) -
Seite 24: Abmessungen
Techno Derby Abmessungen Bestellnummer: 43156... -
Seite 25: Notizen
Techno Derby Notizen Bestellnummer: 43156... - Seite 26 Techno Derby Bestellnummer: 43156...
- Seite 27 Techno Derby Bestellnummer: 43156...
- Seite 28 ©2014 Showtec...
