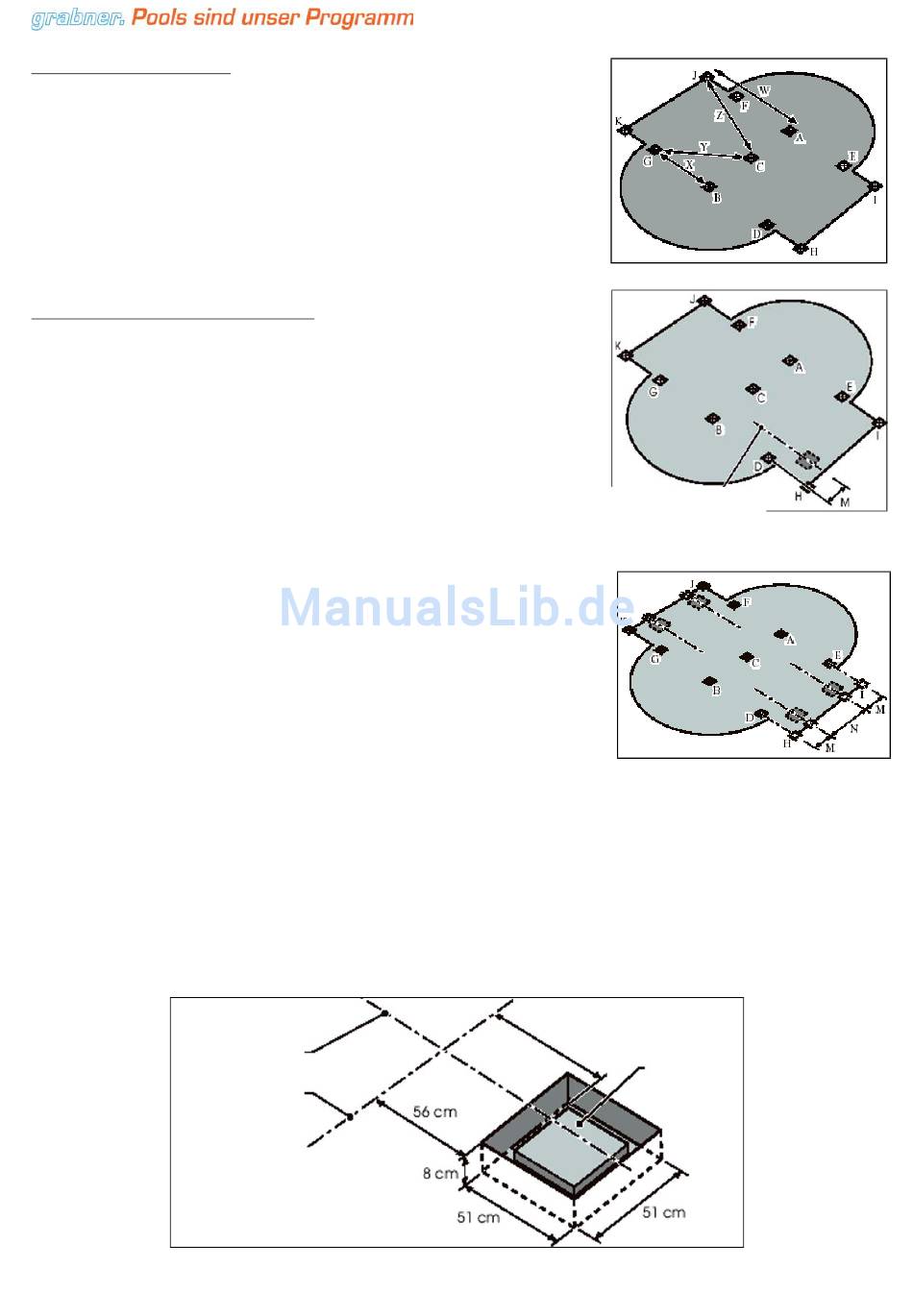

Einrichten der Eckpflöcke
Einrichten der Eckpflöcke
Bereiten Sie acht Eckpflöcke (D), (E), (F), (G) und (H), (I), (J) und (K)
vor, indem Sie den Mittelpunkt auf jedem Pfahl, wie oben
beschrieben, markieren. Anstelle von Holzpflöcken können Sie auch
30 cm lange Nägel verwenden. Die acht Eckpflöcke in den Boden
hämmern, bis sie mit dem Boden abschließen. Die richtige Stelle für
jeden Pfahl können Sie mit Hilfe der Maßtabelle, oben beschrieben,
für Ihr Pool bestimmen. Geben Sie darauf Acht, dass Sie bei den
Messungen den Mittelpunkt von jedem Pfahl verwenden. Spannen
Sie zwischen den Pflöcken (H) und (I) und zwischen den Pflöcken (J)
und (K) jeweils eine Schnur.
Vorbereiten für Waschbetonplatten
Wichtiger Hinweis:
aufstellen, sind Waschbetonplatten nicht notwendig. Legen Sie nur
die Fluchten für das Pool und setzen Sie mit dem nächsten
Arbeitsschritt fort. Bestimmen Sie die Stelle für die erste
Waschbetonplatte, indem Sie den Abstand M vom Mittelpunkt
des Pflockes (H) zur Mittellinie der Platte messen. Den
richtigen
Abstand
entnehmen. Am Rand des geräumten Bereiches einen Nagel mit
Abstand M unter die gespannte Schnur zwischen Pflock (H)
und (I) in den Boden stecken.
Bestimmen Sie auf dieselbe Weise den Abstand (M) von den anderen
Pflöcken (I), (J) und (K). Machen Sie die Gegenprobe, indem Sie den
Abstand N von der Mittellinie der ersten Waschbetonplatte
bis zur Mittellinie der nächsten Waschbetonplatte messen. Den
richtigen Abstand N für Ihr Pool entnehmen Sie bitte wieder
der Maß tabelle. (Wichtiger Hinweis: Das 5,50m x 3,60m
Pool
hat nur eine Waschbetonplatte
entfällt Abstand N. Das 7,30m x 3,60 m Pool hat drei
Waschbetonplatten pro Seite. Bestimmen Sie die Maß e
(M) und (N) auf der anderen Seite des Pools zwischen den
Pflöcken (J) und (K). Spannen Sie eine Schnur zwischen den
beiden Pflockpaaren auf den einander gegenüberliegenden Seiten des
geräumten Bereichs spannen, um die Mittellinie der Wasch-
betonplatten zu markieren.
Sprühen Sie nun mit der Spraydose entlang der gespannten Schnüre. Überprüfen Sie nochmals die
Messwerte. Stellen Sie sicher, dass der Abstand M und N genau mit den Abstandswerten übereinstimmt,
die in der Maßtabelle angegeben sind, und dass die Mittellinien der Waschbetonplatten genau parallel
sind. Entfernen Sie die Schnüre. (Hinweis: Die Schnüre aufbewahren. Sie werden später wieder
vorübergehend gebraucht, nachdem Sie die Löcher für die Waschbetonplatten ausgegraben haben, um mit
ihrer Hilfe nochmals zu prüfen, ob die Löcher parallel sind.) Heben Sie vorsichtig für jede
vorgesehene Waschbetonplatte ein Loch aus. Messen Sie von den auf den Boden gesprühten
Fluchten aus. Die Löcher nicht zu breit und zu tief graben. Die Tiefe soll ungefähr 8 cm betragen.
Die Größe knapp über 30x30 cm. Der Boden entlang den Lochkanten muss fest und unberührt bleiben.
Markierte Mittellinie
des Grabens
Fadenline zwischen
Pfahl D und E oder F
und G (die Poolwand
Wird auf dieser
Linie liegen)
Alois Grabner K.G., Bahnhofstraße 32, A-8714 Kraubath, Tel.:+43-3832-4141-0 Fax: +43-3832-4141-41
Grabner GmbH, Truderinger Straße 282, D-81825 München, Tel.:+49-89-451089-3 Fax: +49-89-451089-44
Wenn Sie Ihr Pools auf einen Betonboden
M
für
Ihr
Pool
Poolwandlinie
AUFSTELLUNGSANLEITUNG ATLANTIS „OVAL"
bitte der Maßtabelle
pro
Seite;
daher
66 cm bis zur Vorderkante
der Terrassenplatte
Auf der Terrassenplatte
markierte Mittellinie
Betonterrassen
Platte 30x30cm
10
