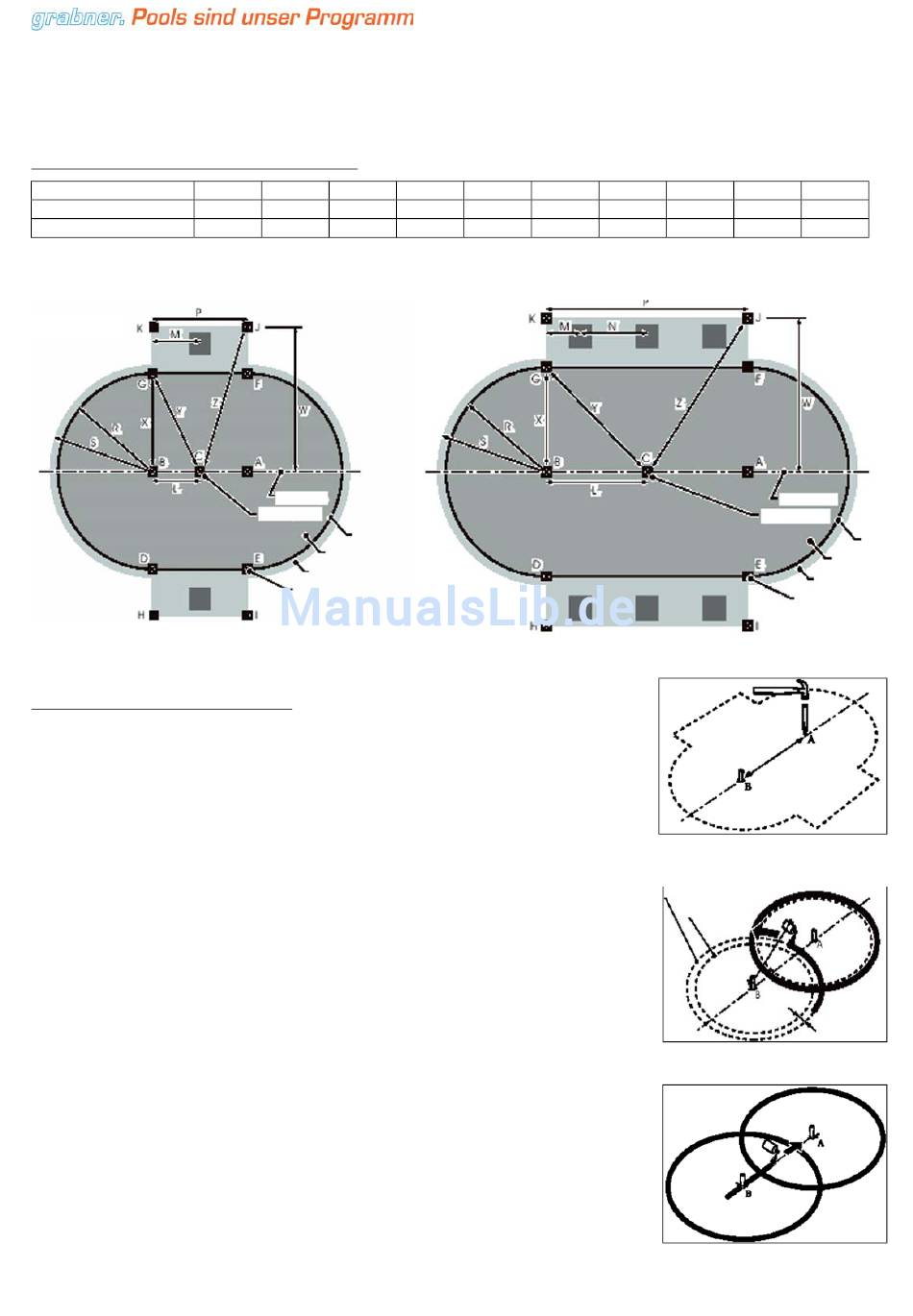

Platzvorbereitung
Wählen Sie aus den zwei folgenden Plänen den zu Ihrer Poolgröße passenden.
Dieser Plan beinhaltet alle notwendigen Maße für die Platzvorbereitung.
Maße zur Erstellung d. Aushubfläche (m)
Beckengröße (m)
5,5 x 3,6
7,3 x 3,6
Aushubmaße beziehen sich die Aufstellebene des Beckens!
5,5x3,6m
Markierung des Beckenumfanges
Zwei Pflöcke (A) und (B) in den Boden schlagen. Beide Pflöcke werden
auf der Mittellinie Ihres Pools liegen. Bitte entnehmen Sie den
richtigen Abstand zwischen diesen Pflöcken der obenstehenden
Tabelle. Anmerkung: Der Abstand A zu B ist gleich der Abmessung P
in der Tabelle und der vorstehenden Poolzeichnung.
Befestigen Sie eine Schnur an Pflock (A) und an einer Dose mit
Sprayfarbe, und sprühen Sie eine Kreislinie auf den Boden. Dasselbe
für Pflock (B) wiederholen. Die Länge der Schnur, die Sie für Ihr Pool
benötigen, entspricht dem Maß S in der oben stehenden Maßtabelle.
Die Kreise sind überall 30 cm größer als das Pool selbst.
Verbinden Sie die beiden Pflöcke (A) und (B) mit einem Stück Schnur.
Benutzen Sie die gespannte Schnur als Anhaltspunkt, um mit der
Spraydose die Mittellinie auf den Boden zu sprühen.
Alois Grabner K.G., Bahnhofstraße 32, A-8714 Kraubath, Tel.:+43-3832-4141-0 Fax: +43-3832-4141-41
Grabner GmbH, Truderinger Straße 282, D-81825 München, Tel.:+49-89-451089-3 Fax: +49-89-451089-44
R
S
L
1,83
2,13
0,91
1,83
2,13
1,83
Mittellinie
Mittelpunkt
Poolwand
Poolbereich
Spielraum
Absteckpfähle
AUFSTELLUNGSANLEITUNG ATLANTIS „OVAL"
M
N
P
0,91
-
1,83
0,61
1,22
3,66
7,3x3,6m
W
X
Y
2,95
1,83
2,04
2,95
1,83
2,58
Mittellinie
Mittelpunkt
Größe des Fundamentbereichs
Größe des Pools
Z
3,09
3,47
Poolwand
Poolbereich
Spielraum
Absteckpfähle
30 cm
