grabner ATLANTIS Oval Einbauanleitung Seite 12

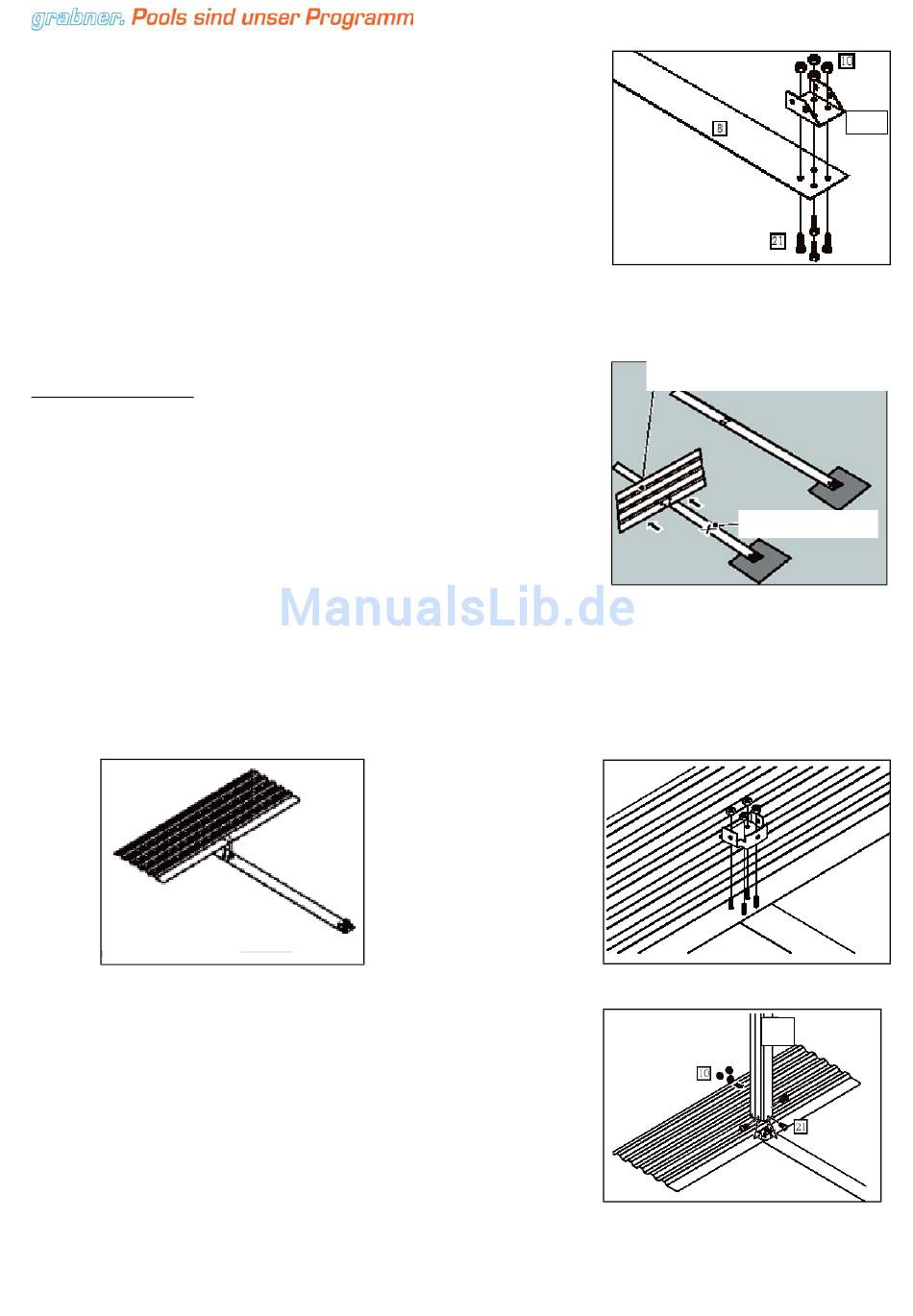

Befestigen Sie eine Befestigungslasche (Teile-Nr. 16) mit vier Befestigen Sie eine Befestigungslasche (Teile-Nr. 16) mit vier
3/4 Zoll langen Schrauben (Teile-Nr. 21) und Muttern (Teile-Nr. 3/4 Zoll langen Schrauben (Teile-Nr. 21) und Muttern (Teile-Nr.
10) an der Oberfläche des Zugbandes (Teile-Nr. 8). Stellen Sie 10) an der Oberfläche des Zugbandes (Teile-Nr. 8). Stellen Sie
sicher, dass der abgeschrägte Teil der Befestigungslasche in die sicher, dass der abgeschrägte Teil der Befestigungslasche in die
richtige Richtung nach außen zeigt. richtige Richtung nach außen zeigt.
Schrauben Sie nun eine Befestigungslasche am anderen Ende des Zugbandes, danach ebenso auf den
anderen Zugbändern.
Montage der Steher
Prüfen Sie mit dem Staffelholz oder auch mit einer Druckplatte
(Teile-Nr. 11), ob der Boden völlig eben und auf gleicher Höhe mit
dem Zugband ist (der Bereich, der innerhalb von 61 cm auf beiden
Seiten des Zugbandes liegt, muss ebenso eben sein). Wenn er nicht
eben ist, etwas Kalksteinsplitt (oder ein entsprechendes Material)
auf dem Boden ausbreiten. Stellen Sie sich auf das Zugband und
stampfen das Material mit einem Stampfwerkzeug fest.
Überprüfen Sie, ob der Boden auf einer Höhe mit dem Band ist.
Wiederholen Sie diesen Schritt, bis der Boden eben ist.
Heben Sie das Zugband vorsichtig hoch und stecken Sie vier 3/4 Zoll lange Schrauben (Teile-Nr. 21) in die
Löcher, die am nächsten zur Mitte des Pools liegen. Gehen Sie sicher, dass die Schraubenköpfe dem
Boden zugekehrt sind. Das Band zurück auf den Boden legen und die Druckplatte (Teile-Nr. 11) und
Stehergrundplatte (Teile-Nr. 23) über die aus dem Zugband hervorragenden Schrauben stecken, die
Muttern auf den Schrauben befestigen und festziehen.
Befestigen Sie einen Steher (Teile-Nr. 9) mit 3/4 Zoll langen
Schrauben (Teile-Nr.21) und Muttern (Teile-Nr. 10) an der Steher-
grundplatte. Prüfen Sie, ob das untere Ende des Stehers an der
Grundplatte befestigt ist. Das untere Ende der Stehers hat drei
große Löcher, die zur Befestigung an der Stehergrundplatte dienen.
Alois Grabner K.G., Bahnhofstraße 32, A-8714 Kraubath, Tel.:+43-3832-4141-0 Fax: +43-3832-4141-41
Grabner GmbH, Truderinger Straße 282, D-81825 München, Tel.:+49-89-451089-3 Fax: +49-89-451089-44
AUFSTELLUNGSANLEITUNG ATLANTIS „OVAL"
Mit einer Befestigungsplatte den Bereich zu
beiden Seiten des Bandes glatt und eben machen
16
Auf dem Band stehen
9
12
