grabner ATLANTIS Oval Einbauanleitung Seite 22

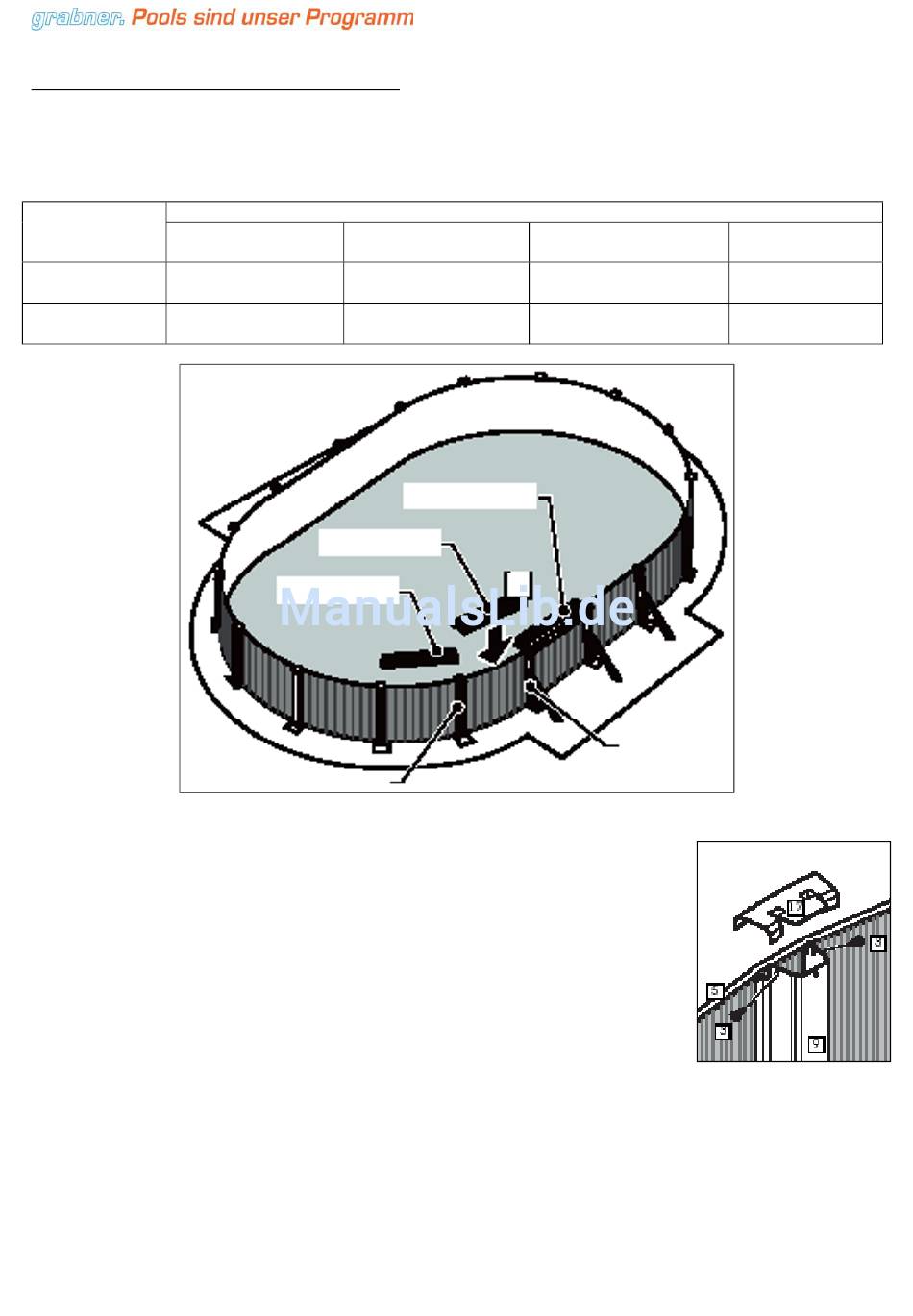

Montage der Handlaufschienen im geraden Teil
Jede Beckengröße verwendet unterschiedliche Handlaufschienen (Teile-Nr. 22). Die Handlaufschienen sind
farbcodiert oder mit einer Teilenummer versehen. Bitte benutzen Sie die untenstehende Tabelle, um die
Art und Stückzahl der Schienen für Ihr Pool auszuwählen (Teilenummern werden unter jeder Farbe in
Klammern angegeben).
Stückzahl und Farbcode (mit Teilnummern)
Poolgröße
Schiene für
Schrägstütze
entfällt
5,50 x 3,60 m
4 weiße
7,30 x 3,60 m
(Nr. 1450600)
Haken Sie eine Handlauf-Auflageplatte (Teile-Nr. 17), die leicht
geknickt ist, bei einem Steher mit Schrägstütze über den Stahlmantel,
platzieren Sie sie genau über dem Steher mit der Nase Richtung
Außenseite des Pools. Prüfen Sie, ob der Steher genau senkrecht
eingerichtet ist.
Die Schraubenlöcher wie abgebildet aufeinander ausrichten.
Mit
zwei
Schneidschrauben
befestigen. Die Schrauben noch nicht anziehen, sondern locker lassen,
bis alle oberen Schienen angebracht sind.
Montieren Sie die anderen Handlauf-Auflageplatten an den Stehern mit Schrägstütze. Montieren Sie nun
die Handlaufschienen zwischen den Stehern an der geraden Stütze. Beachten Sie die oben stehende
Tabelle bei der Schienenauswahl.
Wichtig: Zur Montage der Handlaufschienen zwischen den Stehern mit Schrägstützen kann es notwendig
sein, die Steher etwas wegzudrücken, um die Schiene einzufädeln. Prüfen Sie nach erfolgter Montage, ob
alle Steher wieder exakt senkrecht stehen. Achtung: Das Pool 5,50x3,60 m besitzt keine Handlaufschiene
für diesen Teil, da nur ein Paar an Schrägstützen vorhanden ist.
Alois Grabner K.G., Bahnhofstraße 32, A-8714 Kraubath, Tel.:+43-3832-4141-0 Fax: +43-3832-4141-41
Grabner GmbH, Truderinger Straße 282, D-81825 München, Tel.:+49-89-451089-3 Fax: +49-89-451089-44
Übergangsschiene A
4 blaue
(Nr. 1450601)
4 schwarze
(Nr. 1450602)
Seitenschiene
Übergang A
Endschiene
Vertikal Säule
das
Verbindungsstück
AUFSTELLUNGSANLEITUNG ATLANTIS „OVAL"
Übergangsschiene B
entfällt
entfällt
Stützpfeiler
am
Steher
Endschiene
6 ohne Farbe
(Nr. 450182)
6 ohne Farbe
(Nr. 450182)
