AUFSTELLUNGSANLEITUNG ATLANTIS „OVAL"

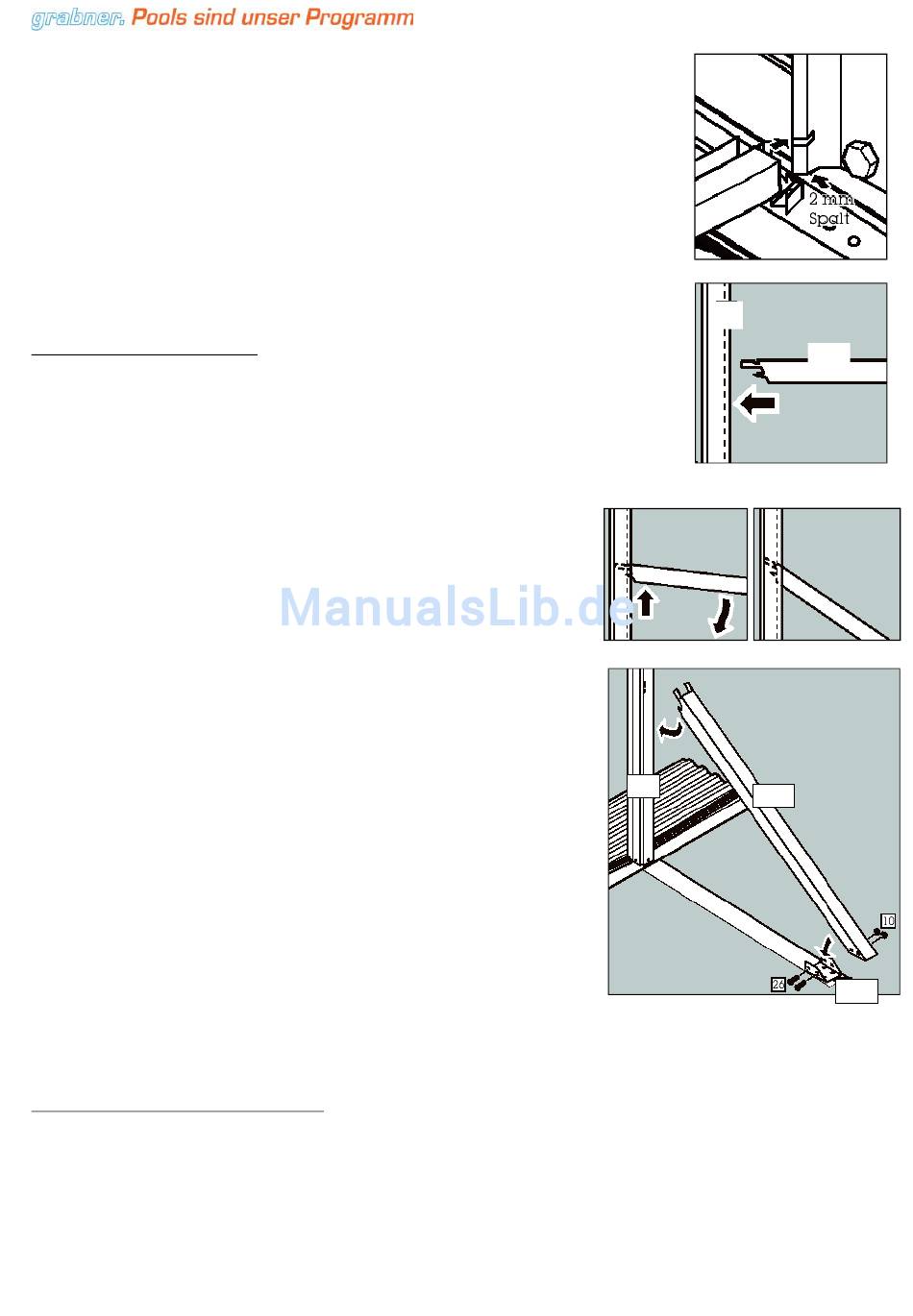

Prüfen Sie an dieser Stelle, ob sich an jedem Steher unterhalb der

Nase am unteren Ende ein ca. 2 mm großer Spalt befindet, wo sich

die Bodenschienen leicht einschieben lassen.

Montage der Schrägstützen

Halten Sie eine Schrägstütze (Teile-Nr. 15) ungefähr horizontal,

und schieben die die vier Nasen am Ende der Schrägstütze in die

Schlitze des Stehers (Teile-Nr. 9)

Die Schrägstütze am eingeschobenen Ende hochziehen, so dass die

Nasen in die Schlitze einrasten. Gleichzeitig das andere Ende der

Schrägstütze nach unten auf die Befestigungslasche (Teile-Nr. 16)

auf dem Zugband drücken.

Sehr wichtig:

Prüfen Sie, ob wirklich alle vier Nasen richtig in den Schlitzen

des Stehers sitzen.

Während Sie die Diagonale nach unten führen, geben Sie bitte darauf

acht, dass Sie konstanten Druck nach oben auf das Ende der

Schrägstützen ausüben, um sicherzustellen, dass die Nasen nicht

wieder aus den Schlitzen ausrasten. Das untere Ende der Schräg-

stütze mit zwei 57 mm Schrauben (Teile-Nr. 26) und Muttern

(Teile-Nr.10)

der

Befestigungslasche

(Teile-Nr.

16)

befestigen. Die Schrauben nicht zu fest anziehen. Sie müssen

nur so fest angezogen werden, dass sie sicher sitzen.

Montieren Sie jeweils eine Schrägstütze bei den anderen Stehern, wie oben beschrieben.

Überprüfung der Stützpfeilerposition

Spannen Sie jeweils eine Schnur zwischen den Pflöcken (D) und (E) und zwischen (F) und (G). Diese

werden als Bezugslinie dienen, um sicherzustellen, dass die Steher an der Längsseite genau

in einer Fluchtlinie stehen. Stellen Sie sich an jede Seite des Pools und prüfen Sie anhand der Schnur, ob

die Steher in einer Linie angeordnet sind.
