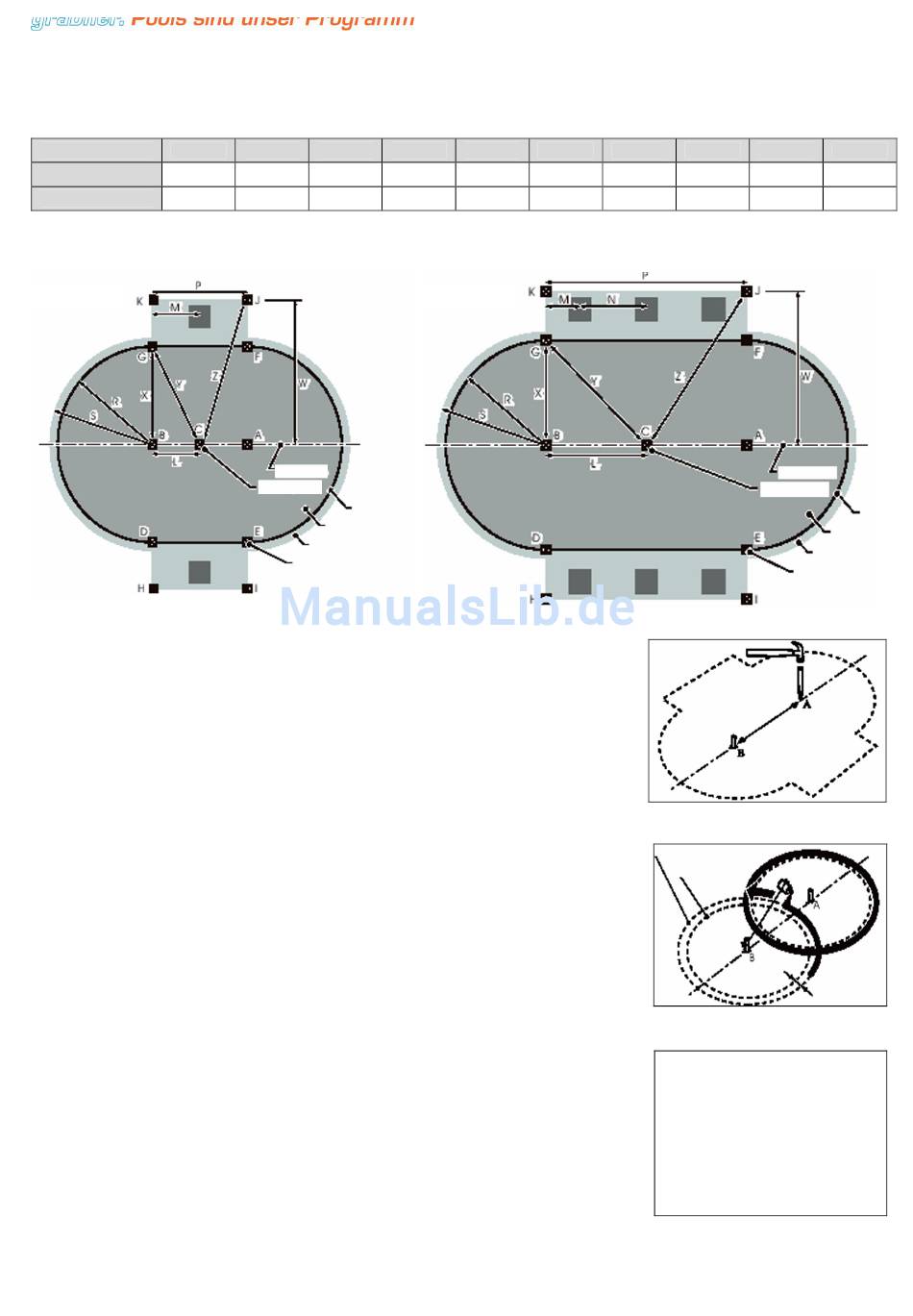

Wählen Sie aus den zwei folgenden Plänen den zu Ihrer Poolgröße passenden.
Dieser Plan beinhaltet alle notwendigen Maße für die Platzvorbereitung.
MASSTABELLE ZUR ERSTELLUNG DER AUSHUBFLÄCHE (m)
Beckengröße
R
1,83
5,4 x 3,6 m
7,2 x 3,6 m
1,83
Aushubmaße beziehen sich auf die Aufstellebene des Beckens!
5,4x3,6m
MARKIERUNG DES ARBEITSBEREICHES
Zwei Pflöcke (A) und (B) in den Boden schlagen. Beide Pflöcke werden auf
der Mittellinie Ihres Pools liegen.
Der Abstand A zu B ist gleich der Abmessung P in der Tabelle und der
vorstehenden Poolzeichnung. Bitte entnehmen Sie den richtigen Abstand
zwischen diesen Pflöcken der obenstehenden Maßtabelle.
Befestigen Sie eine Schnur an Pflock (A) und an einer Dose mit Kalkspray
oder Ähnlichem, und sprühen Sie eine Kreislinie auf den Boden. Dasselbe
für Pflock (B) wiederholen. Die Länge der Schnur, die Sie für Ihr Pool
benötigen, entspricht dem Maß S in der oben stehenden Maßtabelle.
Dieser Kreis beinhaltet Ihren Arbeitsbereich und ist überall 30 cm größer
als das Pool selbst (Maß S aus der Maßtabelle).
Verbinden Sie die beiden Pflöcke (A) und (B) mit einem Stück Schnur.
Benutzen Sie die gespannte Schnur als Anhaltspunkt, um mit dem Kalk-
spray die Mittellinie auf den Boden zu sprühen.
Alois Grabner K.G., Bahnhofstraße 32, A-8714 Kraubath, Tel.:+43-3832-4141-0 Fax: +43-3832-4141-41
Grabner GmbH, Truderinger Straße 282, D-81825 München, Tel.:+49-89-451089-3 Fax: +49-89-451089-44
S
L
M
2,13
0,91
0,91
2,13
1,83
0,61
Mittellinie
Mittelpunkt
Poolwand
Poolbereich
Arbeitsbereich
Absteckpfähle
AUFSTELLUNGS- und EINBAUANLEITUNG CHERRYPOOL „OVAL"
N
P
-
1,83
1,22
3,66
7,2x3,6m
W
X
Y
2,95
1,83
2,04
2,95
1,83
2,58
Mittellinie
Mittelpunkt
Größe des Fundamentbereichs
Größe des Pools
Z
3,09
3,47
Poolwand
Poolbereich
Arbeitsbereich
Absteckpfähle
30 cm
6
