AUFSTELLUNGS- und EINBAUANLEITUNG CHERRYPOOL „OVAL"

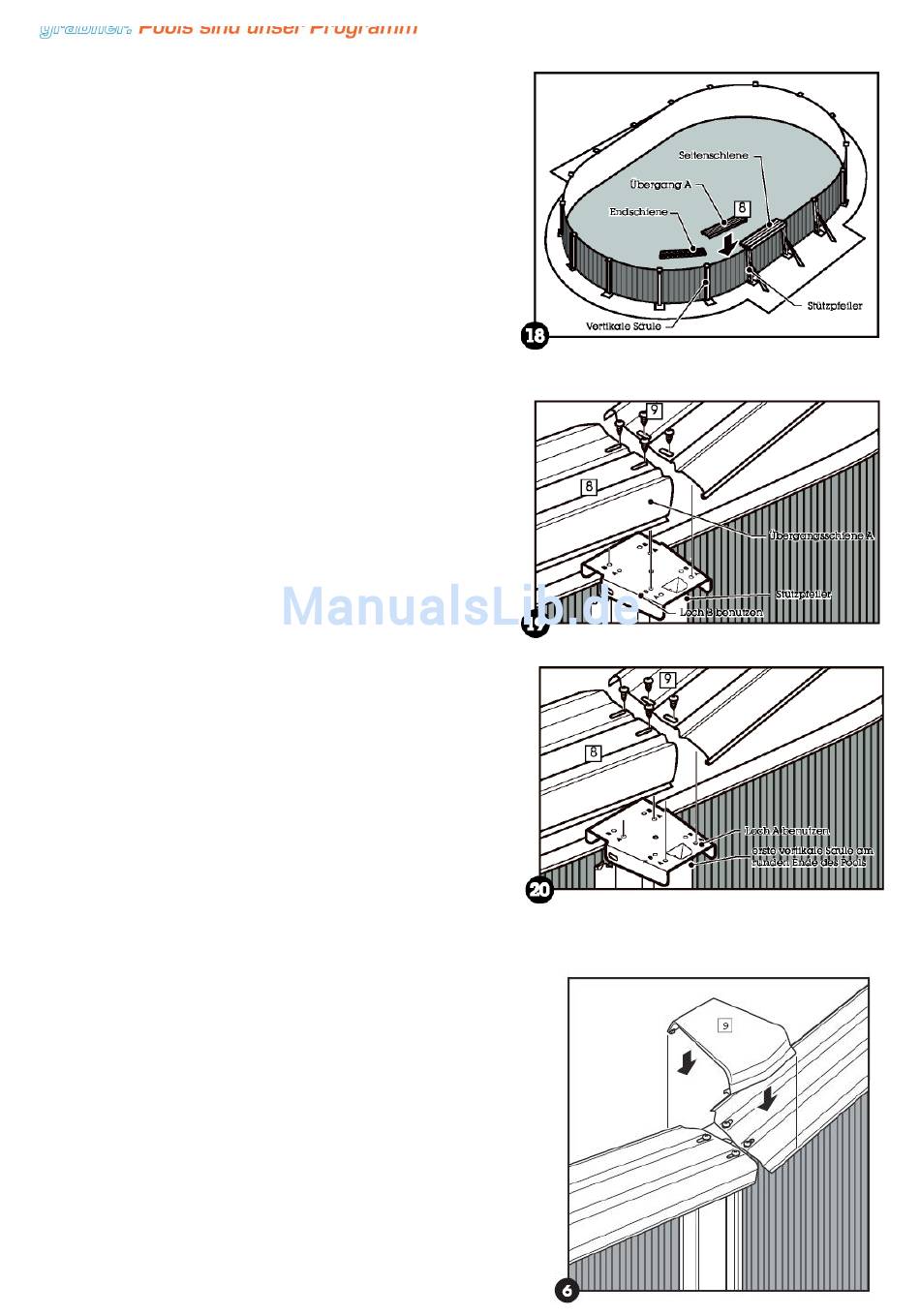

Montieren Sie auch alle restlichen Steher wie gerade
beschrieben. Bringen Sie nun die Seitenschienen an. Loch 'A'
benutzen und alle Löcher wie in Abbildung 20 aufeinander
ausrichten. Mit zwei Schneidschrauben durch die zwei ovalen
Löcher an das unter der Handlaufschiene der geraden Seite
befindliche Handlaufverbindungsstück befestigen (Teile-Nr.
9). Die Schrauben noch nicht anziehen, sondern leicht locker
lassen, bis sämtliche oberen Schienen angebracht sind.
Sicherstellen, dass die Steher senkrecht sind (Anmerkung:
Das 5.49m x 3.66m Pool hat keine Handlaufschienen für den
geraden Teil.
Wichtig: Die vier Übergangsschienen A sind mit einem
Farbpunkt gekennzeichnet, und ihre Enden sind gegehrt.
Nur das Ende der Übergangsschiene A, das über einem
Stützpfeiler (siehe Bild-Nr. 18) liegt, lässt sich, wie in
Abbildung 19 gezeigt, in das mit 'B' gekennzeichnete Loch
in dem Handlaufverbindungsstück befestigen. Für die übrigen
Endschienen Loch 'A' benutzen und alle Löcher, wie in
Abbildung 20, aufeinander ausrichten. Mit zwei
Schneidschrauben (Teile-Nr. 9) durch die zwei ovalen Löcher
an dem unter der Schiene liegenden Verbindungsstück
befestigen.
Die Schrauben noch nicht anziehen, sondern locker lassen,
bis alle oberen Schienen an Ort und Stelle angebracht sind
Die Länge der zweiten Übergangsschiene A überprüfen,
bevor Sie sie befestigen. Wenn das Ende der
Übergangsschiene mit der Seitenschiene überlappt, muss
sie gekürzt werden; wenn die ovalen Löcher der
Übergangsschiene nicht mit den Löchern des
Handlaufverbindungsstücks übereinstimmen, müssen Sie
neue Löcher bohren. (A nme rkung : Da s 5.49m x 3.66m
Po ol hat keine Seitenschienen und es kommt nur mit der
benachbarten Übergangsschiene zu Überlappungen.) Falls die
Übergangsschiene zu kurz zu sein scheint, müssen Sie an
den Schienen, die Sie gerade installiert haben, ziehen, so
dass das Ende der Übergangsschiene an das
Handlaufverbindungsstück angebracht werden kann. Die
ovalen Löcher lassen ca. 51 mm Verstellung an jedem Ende
des Pools zu.
Schritte und für die andere Seite des Pools wiederholen
Die oberen Verbindungsstücke anbringen
Legen Sie nun eine Handlaufkappe über die Enden von zwei
montierten Handlaufschienen (Teile-Nr. 9).
Haken Sie die Handlaufkappe unter den Innenkanten der
Handlaufschienen ein. Senken Sie die Handlaufkappe herab und
ziehen Sie die vorderen Nasen heraus, um sie unter den
Außenkanten der Handlaufschienen einzuhaken.
Bringen Sie alle weiteren Handlaufkappen wie beschrieben an.
Lasieren Sie alle sichtbaren Schraubenköpfe mit einem
transparenten Lack für außen.
ACHTUNG: Die Handlaufabdeckkappen des geraden Teils
unterscheiden sich von denen der Rundung, die nicht
gleichmäßig geformt sind!
