ÜBERPRÜFUNG DER STÜTZPFEILERPOSITION
Spannen Sie jeweils eine Schnur zwischen den Pflöcken (D) und (E) und zwischen (F) und (G). Diese
werden als Bezugslinie diene n, um sicherzustellen, da ss die Steher an der Längsseite genau
in einer Fluchtlinie stehen. Stellen Sie sich an jede Seite des Pools und prüfen Sie anhand der Schnur, ob
die Steher in einer Linie angeordnet sind.
EINRICHTUNG UND EINBAU DER BODENSCHIENEN
Bei jedem Pool werden zwei, drei oder vier verschiedene gebogene Bodenschienen (Teile-Nr. 13) verwendet.
Die Schienen sind farbkodiert oder mit einem Nummerncodestempel versehen. Bitte benutzen Sie die
untenstehende Tabelle, um die Art und Stückzahl der Schienen für Ihre Poolgröße auszuwählen
(Nummercodes werden unter jeder Farbe in Klammern angegeben)

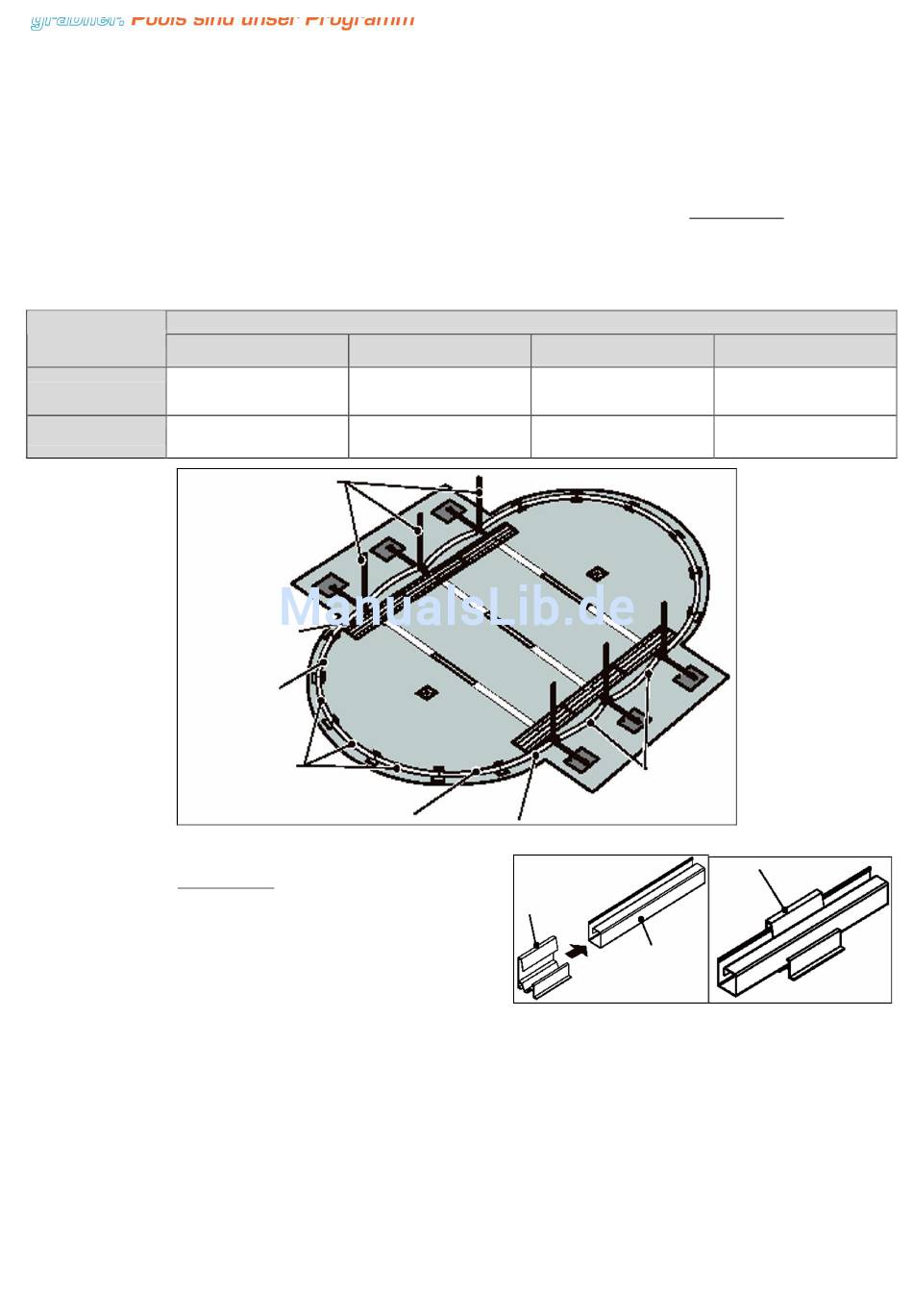

Bitte entnehmen Sie der Abbildung, wo die verschiedenen Bodenschienenarten eingebaut werden.
Stückzahl, Farbe und Nummerncode
Poolgröße
Steher-
bodenschiene
5,40m x 3,60m
entfällt
4 Stk., weiß eingefärbt
7,30m x 3,60m
(Nr.: 1460105)
Übergangsboden-
schiene B
Das Pool mit der Größe 7,20 x 3,60m wird mit
Schienenstützen (Teile-Nr. 20) aus Kunststoff geliefert.
Wenn Sie ein 5,40m x 3,60m Pool besitzen, gehen Sie
bitte zu dem Punkt, bei dem die Übergangsschiene A
montiert
wird,
über.
Schienenstütze, wie in den Abbildungen, auf die Mitte
der Steherbodenschiene schieben. Diesen Schritt für alle
weiteren Steherbodenschienen wiederholen.
Alois Grabner K.G., Bahnhofstraße 32, A-8714 Kraubath, Tel.:+43-3832-4141-0 Fax: +43-3832-4141-41
Grabner GmbH, Truderinger Straße 282, D-81825 München, Tel.:+49-89-451089-3 Fax: +49-89-451089-44
Übergangs-
bodenschiene A
4 Stk., gelb eingefärbt
(Nr.: 1460050)
4 Stk., blau eingefärbt
(Nr.: 1460138)
Steher für geraden Teil
Übergangsboden-
schiene A
Rundungs-
bodenschienen
Übergangsboden-
schiene B
Bei allen
anderen Pools
AUFSTELLUNGS- und EINBAUANLEITUNG CHERRYPOOL „OVAL"
Übergangs-
bodenschiene B
entfällt
entfällt
Übergangsboden-
schiene A
Schienenstück
die
Bodenschiene
Rundungs-
bodenschiene
8 Stk., ohne Farbe
(Nr.: 1460048)
8 Stk., ohne Farbe
(Nr.: 1460048)
Steher-
bodenschienen
Schienenstütze auf die Mitte der
Steherbodenschiene schieben
Steher-
13
