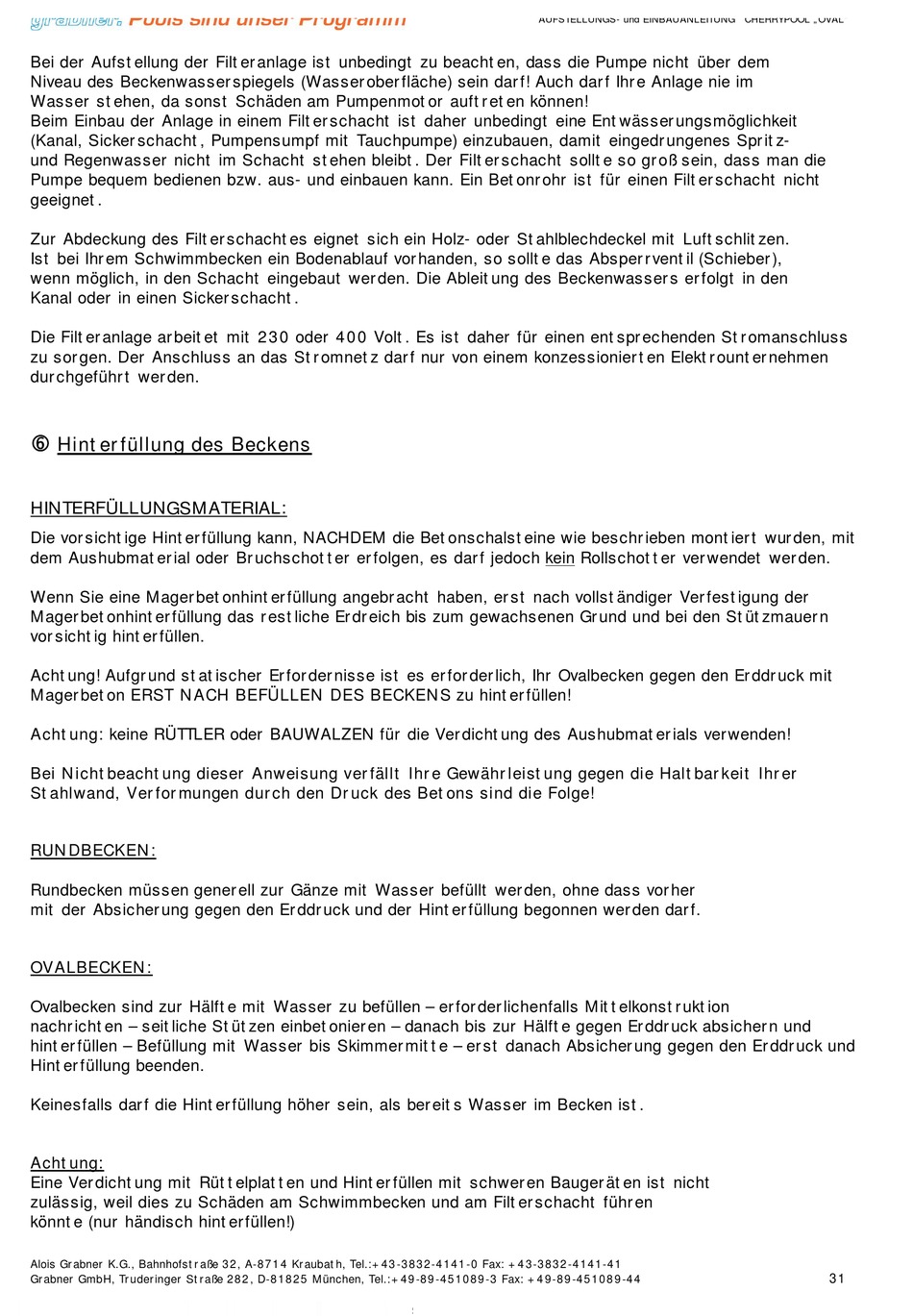

grabner CHERRYPOOL OVAL Aufstellungs- Und Einbauanleitung Seite 31

AUFSTELLUNGS- und EINBAUANLEITUNG CHERRYPOOL „OVAL"
Bei der Aufstellung der Filteranlage ist unbedingt zu beachten, dass die Pumpe nicht über dem
Niveau des Beckenwasserspiegels (Wasseroberfläche) sein darf! Auch darf Ihre Anlage nie im
Wasser stehen, da sonst Schäden am Pumpenmotor auftreten können!
Beim Einbau der Anlage in einem Filterschacht ist daher unbedingt eine Entwässerungsmöglichkeit
(Kanal, Sickerschacht, Pumpensumpf mit Tauchpumpe) einzubauen, damit eingedrungenes Spritz-
und Regenwasser nicht im Schacht stehen bleibt. Der Filterschacht sollte so groß sein, dass man die
Pumpe bequem bedienen bzw. aus- und einbauen kann. Ein Betonrohr ist für einen Filterschacht nicht
geeignet.
Zur Abdeckung des Filterschachtes eignet sich ein Holz- oder Stahlblechdeckel mit Luftschlitzen.
Ist bei Ihrem Schwimmbecken ein Bodenablauf vorhanden, so sollte das Absperrventil (Schieber),
wenn möglich, in den Schacht eingebaut werden. Die Ableitung des Beckenwassers erfolgt in den
Kanal oder in einen Sickerschacht.
Die Filteranlage arbeitet mit 230 oder 400 Volt. Es ist daher für einen entsprechenden Stromanschluss
zu sorgen. Der Anschluss an das Stromnetz darf nur von einem konzessionierten Elektrounternehmen
durchgeführt werden.
† Hinterfüllung des Beckens
HINTERFÜLLUNGSMATERIAL:
Die vorsichtige Hinterfüllung kann, NACHDEM die Betonschalsteine wie beschrieben montiert wurden, mit
dem Aushubmaterial oder Bruchschotter erfolgen, es darf jedoch kein Rollschotter verwendet werden.
Wenn Sie eine Magerbetonhinterfüllung angebracht haben, erst nach vollständiger Verfestigung der
Magerbetonhinterfüllung das restliche Erdreich bis zum gewachsenen Grund und bei den Stützmauern
vorsichtig hinterfüllen.
Achtung! Aufgrund statischer Erfordernisse ist es erforderlich, Ihr Ovalbecken gegen den Erddruck mit
Magerbeton ERST NACH BEFÜLLEN DES BECKENS zu hinterfüllen!
Achtung: keine RÜTTLER oder BAUWALZEN für die Verdichtung des Aushubmaterials verwenden!
Bei Nichtbeachtung dieser Anweisung verfällt Ihre Gewährleistung gegen die Haltbarkeit Ihrer
Stahlwand, Verformungen durch den Druck des Betons sind die Folge!
RUNDBECKEN:
Rundbecken müssen generell zur Gänze mit Wasser befüllt werden, ohne dass vorher
mit der Absicherung gegen den Erddruck und der Hinterfüllung begonnen werden darf.
OVALBECKEN:
Ovalbecken sind zur Hälfte mit Wasser zu befüllen – erforderlichenfalls Mittelkonstruktion
nachrichten – seitliche Stützen einbetonieren – danach bis zur Hälfte gegen Erddruck absichern und
hinterfüllen – Befüllung mit Wasser bis Skimmermitte – erst danach Absicherung gegen den Erddruck und
Hinterfüllung beenden.
Keinesfalls darf die Hinterfüllung höher sein, als bereits Wasser im Becken ist.
Achtung:
Eine Verdichtung mit Rüttelplatten und Hinterfüllen mit schweren Baugeräten ist nicht
zulässig, weil dies zu Schäden am Schwimmbecken und am Filterschacht führen
könnte (nur händisch hinterfüllen!)
