AUFSTELLUNGS- und EINBAUANLEITUNG CHERRYPOOL „OVAL"

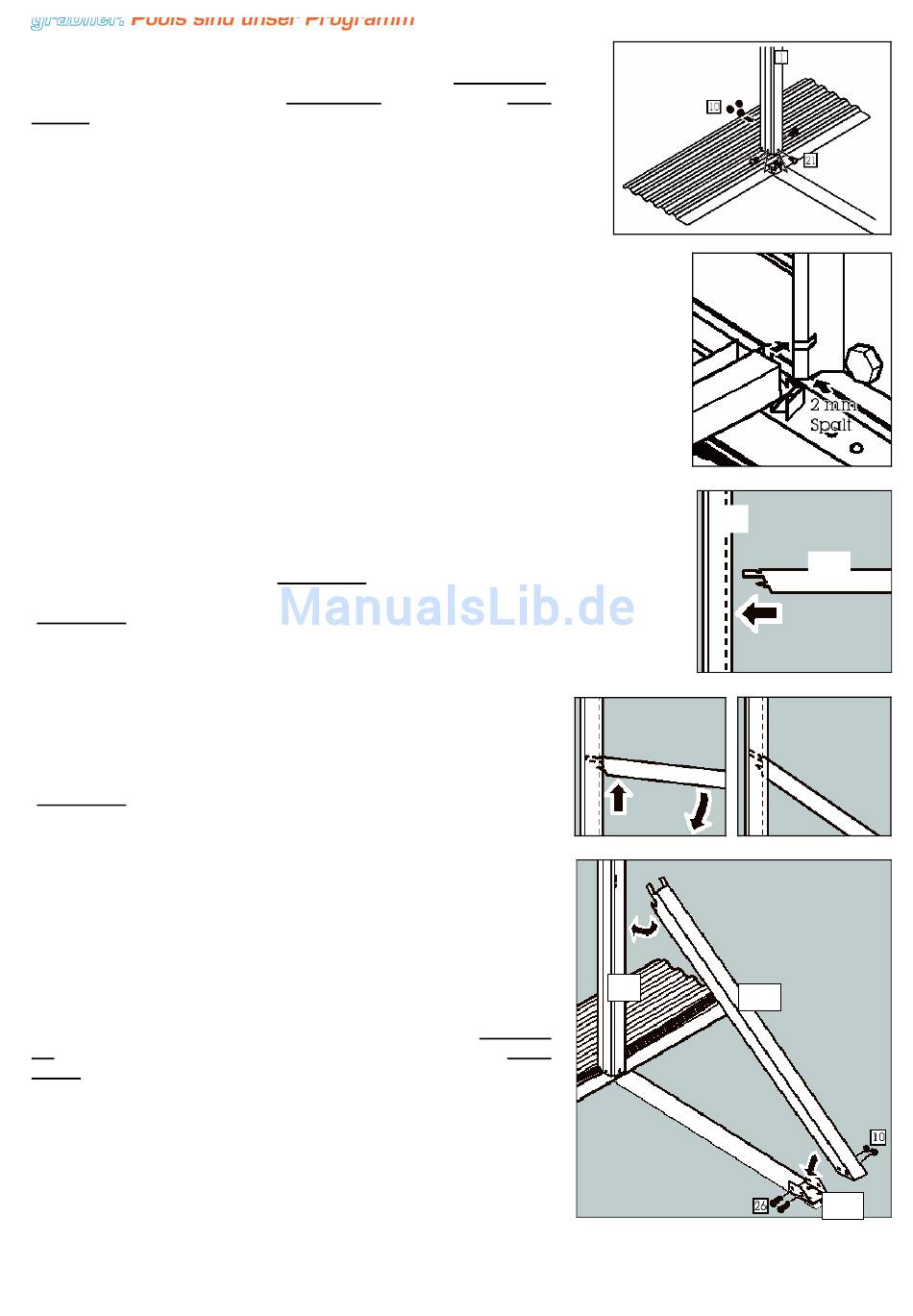

Befestigen Sie einen Steher für den geraden Teil (Teile-Nr. 1)
mit 3/4 Zoll langen Schrauben (Teile-Nr.21) und Muttern (Teile-
Nr. 10) am Bodenschienenverbindungsstück. Prüfen Sie, ob das
untere
Ende
des
Stehers
an
dem
Bodenschienenverbindungsstück befestigt ist. Das untere Ende
des Stehers hat drei große Löcher, die zur Befestigung an dem
Bodenschienenverbindungsstück dienen.
Prüfen Sie an dieser Stelle, ob sich an jedem Steher unterhalb der Nase am
unteren Ende ein ca. 2 mm großer Spalt befindet, wo sich später die
Bodenschienen leicht einschieben lassen.
1
MONTAGE DER SCHRÄGSTÜTZEN
2
Halten Sie eine Schrägstütze (Teile-Nr. 2) ungefähr horizontal, und schieben
die die vier Nasen am Ende der Schrägstütze in die Schlitze des Stehers
(Teile-Nr. 1)
Die Schrägstütze am eingeschobenen Ende hochziehen, so dass
die Nasen in die Schlitze einrasten. Gleichzeitig das andere
Ende der Schrägstütze nach unten auf die Befestigungslasche
(Teile-Nr. 4) auf dem Zugband drücken.
Sehr wichtig:
Prüfen Sie, ob wirklich alle vier Nasen richtig in den Schlitzen des
Stehers sitzen.
Während Sie die Schrägstütze nach unten führen, geben Sie
bitte darauf acht, dass Sie konstanten Druck nach oben auf das
Ende der Schrägstütze ausüben, um sicherzustellen, dass die
1
2
Nasen nicht wieder aus den Schlitzen ausrasten. Das untere
Ende der Schrägstütze mit zwei 57 mm Schrauben (Teile-Nr.
26) und Muttern (Teile-Nr.10) an der Befestigungslasche (Teile-
Nr. 4) befestigen. Die Schrauben nicht zu fest anziehen. Sie
müssen nur so fest angezogen werden, dass sie sicher sitzen.
Montieren Sie die weiteren Druckplatten und Steher mit
Schrägstützen auf den Zugbändern wie gerade beschrieben.
4
