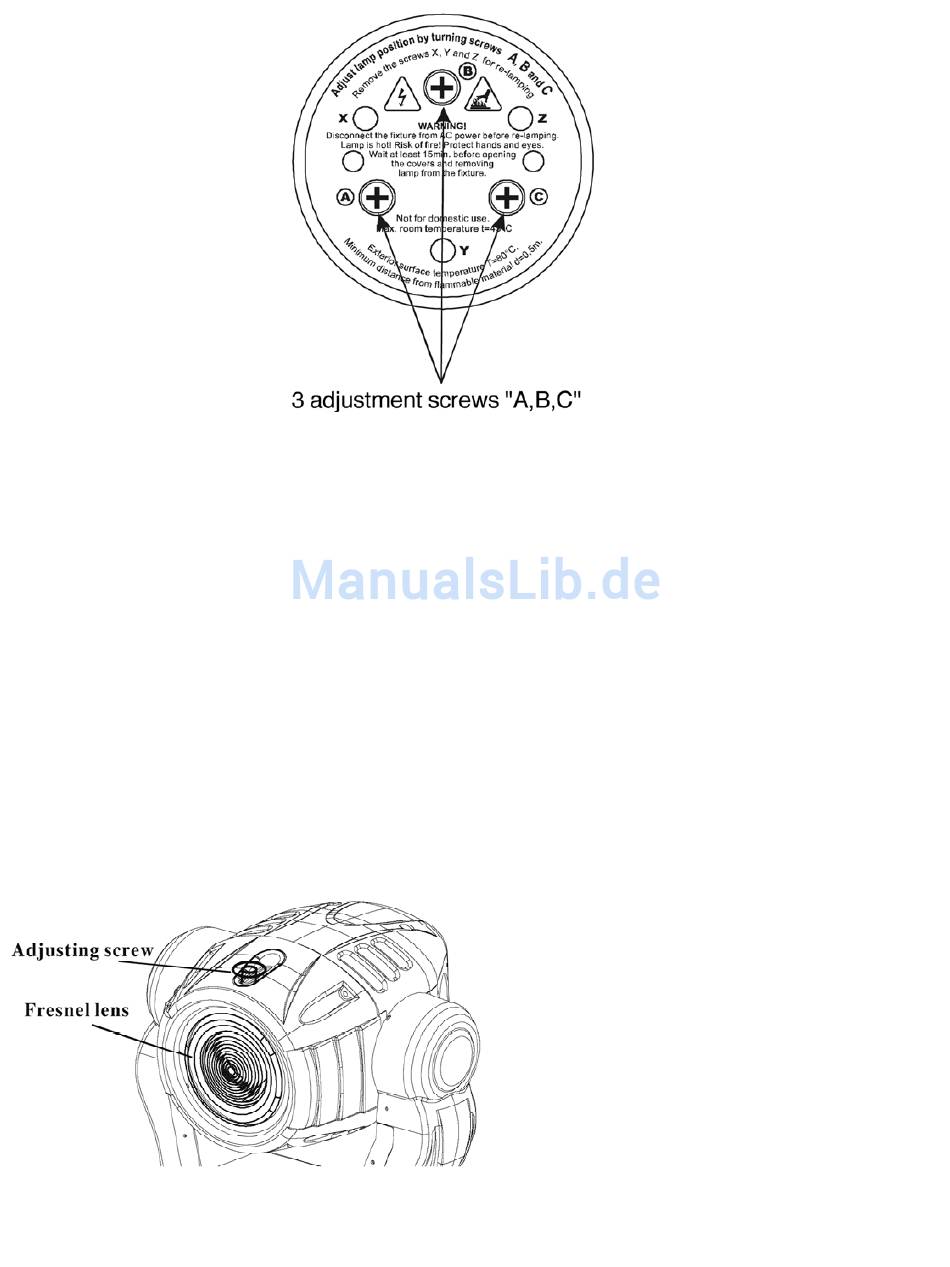

Abb. 4

Lampenregulierung

Sie können die Position der Lampen regulieren, indem Sie die Schrauben A, B und C drehen.
Die Lampenposition wurde ab Werk eingestellt. Da die Lampen, die verwendet werden können, von
Hersteller zu Hersteller verschieden sind, kann es erforderlich sein, die Position erneut zu justieren. Die
Lampe muß nachjustiert werden, wenn das Licht nicht mit gleichmäßigen Strahlen verteilt wird.
Schalten Sie die Lampe ein und lenken Sie den Lichtstrahl auf eine glatte Fläche (Wand). Da der optimale
Abstand zwischen der Lampe und den Linsen schon während der Installation mit der Schraube „A"
eingestellt wurde, muß nur der „Hot Spot" (der hellste Teil des Lichtstrahls) zentriert werden. Drehen Sie
zusätzlich Schraube „B" und „C". Wenn der HotSpot zu hell erscheint, können Sie seine Helligkeit
abschwächen, indem Sie die Lampe näher an den Reflektor schieben. Drehen Sie zusätzlich Schraube „A",
bis das Licht gleichmäßig verteilt wird. Wenn das Licht am äußeren Rand des Lichtstrahls heller erscheint
als in der Mitte, steht die Lampe zu nahe am Reflektor. In diesem Fall schieben Sie die Lampe vom
Reflektor weg, bis das Licht gleichmäßig verteilt wird und der Lichtstrahl hell genug erscheint.
Lichtwinkel justierbar
Das Fresnel-Linsensystem kann im Bereich zwischen 8 und 22 konfiguriert werden. Um den gewünschten
Lichtwinkel einzustellen lösen Sie die 2 Schrauben zum Einstellen an der Fresnel-Linseneinheit und
justieren Sie den erforderlichen Lichtwinkel.
Ziehen Sie die Schrauben wieder fest und befestigen Sie die Frontabdeckung wieder.
