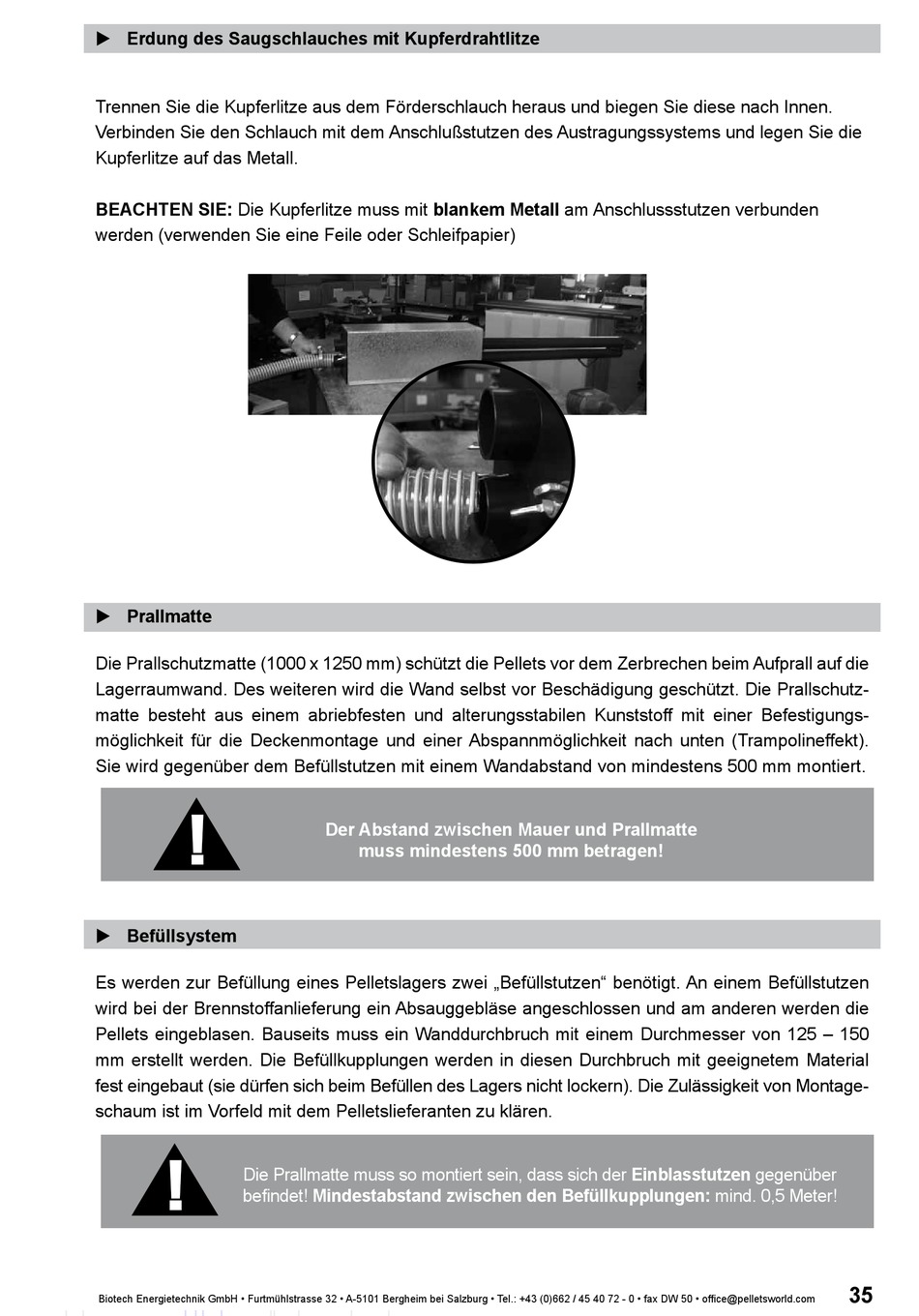

Biotech Top Light Montageanleitung Seite 35

u Erdung des Saugschlauches mit Kupferdrahtlitze
Trennen Sie die Kupferlitze aus dem Förderschlauch heraus und biegen Sie diese nach Innen.
Verbinden Sie den Schlauch mit dem Anschlußstutzen des Austragungssystems und legen Sie die
Kupferlitze auf das Metall.
BEACHTEN SIE: Die Kupferlitze muss mit blankem Metall am Anschlussstutzen verbunden
werden (verwenden Sie eine Feile oder Schleifpapier)
u Prallmatte
Die Prallschutzmatte (1000 x 1250 mm) schützt die Pellets vor dem Zerbrechen beim Aufprall auf die
Lagerraumwand. Des weiteren wird die Wand selbst vor Beschädigung geschützt. Die Prallschutz-
matte besteht aus einem abriebfesten und alterungsstabilen Kunststoff mit einer Befestigungs-
möglichkeit für die Deckenmontage und einer Abspannmöglichkeit nach unten (Trampolineffekt).
Sie wird gegenüber dem Befüllstutzen mit einem Wandabstand von mindestens 500 mm montiert.
u Befüllsystem
Es werden zur Befüllung eines Pelletslagers zwei „Befüllstutzen" benötigt. An einem Befüllstutzen
wird bei der Brennstoffanlieferung ein Absauggebläse angeschlossen und am anderen werden die
Pellets eingeblasen. Bauseits muss ein Wanddurchbruch mit einem Durchmesser von 125 – 150
mm erstellt werden. Die Befüllkupplungen werden in diesen Durchbruch mit geeignetem Material
fest eingebaut (sie dürfen sich beim Befüllen des Lagers nicht lockern). Die Zulässigkeit von Montage-
schaum ist im Vorfeld mit dem Pelletslieferanten zu klären.
Die Prallmatte muss so montiert sein, dass sich der Einblasstutzen gegenüber
befindet! Mindestabstand zwischen den Befüllkupplungen: mind. 0,5 Meter!
Biotech Energietechnik GmbH • Furtmühlstrasse 32 • A-5101 Bergheim bei Salzburg • Tel.: +43 (0)662 / 45 40 72 - 0 • fax DW 50 • office@pelletsworld.com
Der Abstand zwischen Mauer und Prallmatte
muss mindestens 500 mm betragen!
35
