u Abstand des Abscheiders
E N !
Der Abscheider kann erst eingestellt werden, nachdem die Spannschraube festgezogen und der
Behälter mit der Wasserwaage augerichtet worden ist.

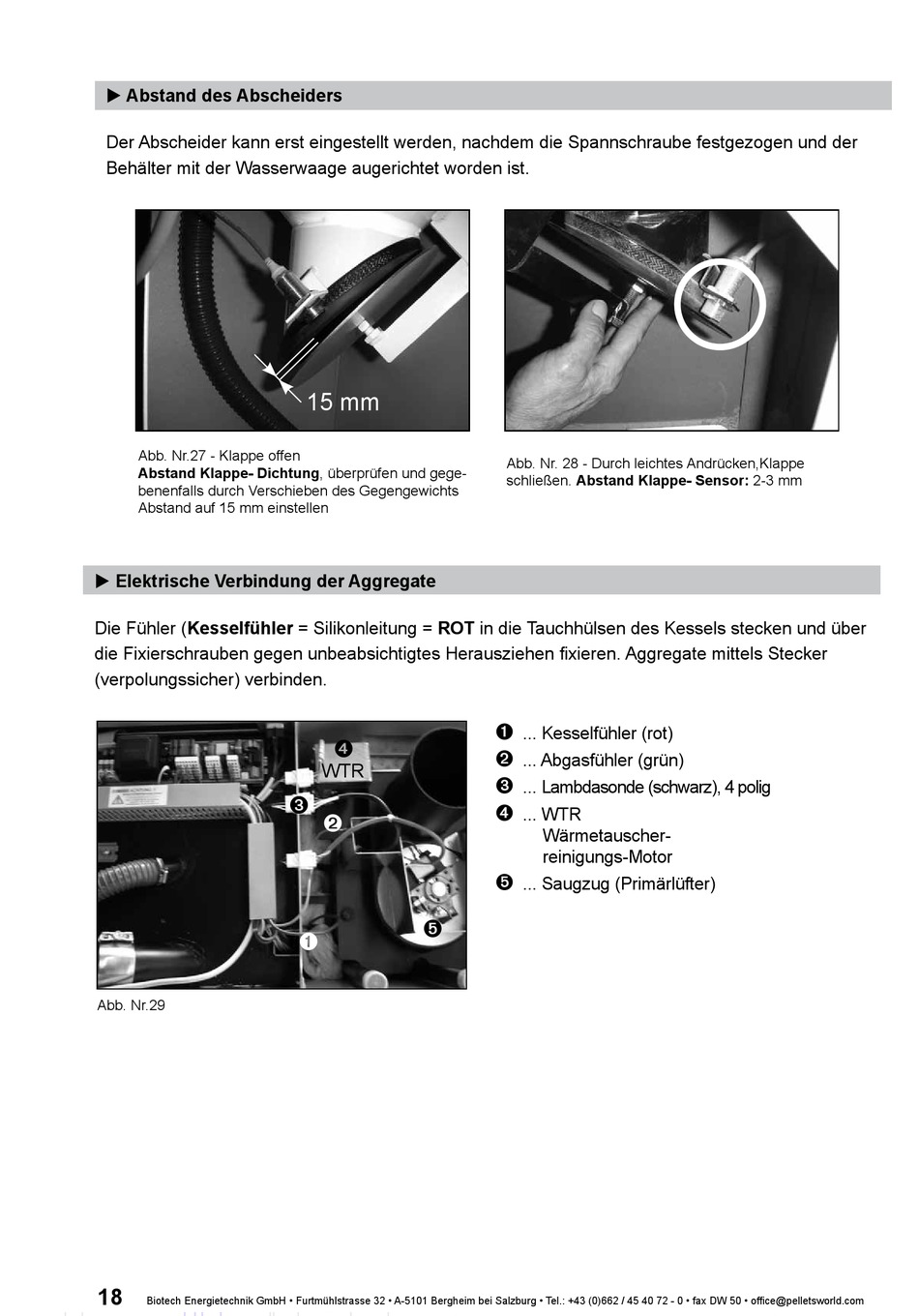

Abb. Nr.27 - Klappe offen
Abstand Klappe- Dichtung, überprüfen und gege-
benenfalls durch Verschieben des Gegengewichts
Abstand auf 15 mm einstellen
u Elektrische Verbindung der Aggregate
Die Fühler (Kesselfühler = Silikonleitung = ROT in die Tauchhülsen des Kessels stecken und über
die Fixierschrauben gegen unbeabsichtigtes Herausziehen fixieren. Aggregate mittels Stecker
(verpolungssicher) verbinden.
Abb. Nr.29
18
Biotech Energietechnik GmbH • Furtmühlstrasse 32 • A-5101 Bergheim bei Salzburg • Tel.: +43 (0)662 / 45 40 72 - 0 • fax DW 50 • office@pelletsworld.com
15 mm
WTR
15 mm
Abb. Nr. 28 - Durch leichtes Andrücken,Klappe
schließen. Abstand Klappe- Sensor: 2-3 mm
... Kesselfühler (rot)
... Abgasfühler (grün)
... Lambdasonde (schwarz), 4 polig
... WTR
Wärmetauscher-
reinigungs-Motor
... Saugzug (Primärlüfter)
