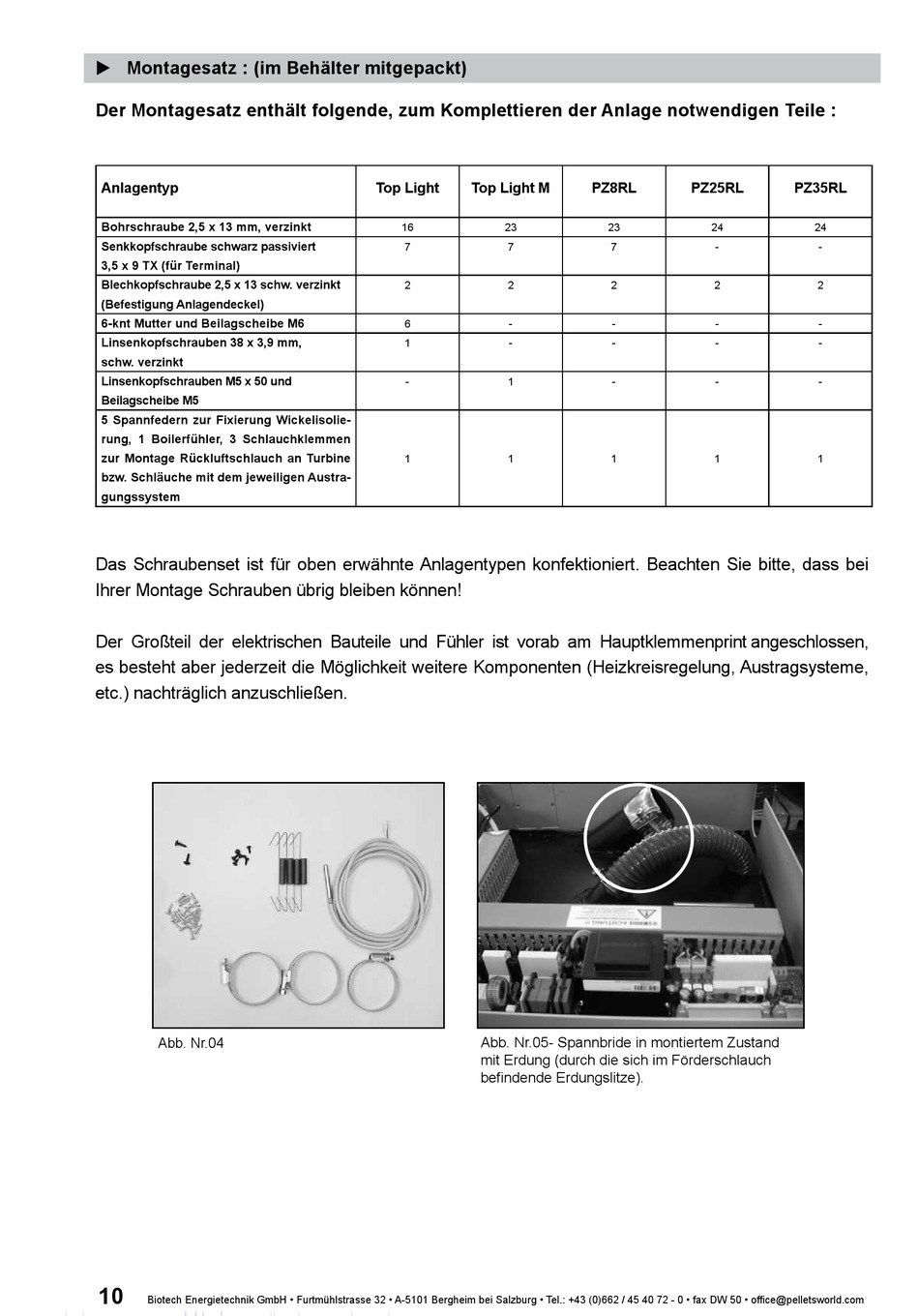

Biotech Top Light Montageanleitung Seite 10

u Montagesatz : (im Behälter mitgepackt)
Der Montagesatz enthält folgende, zum Komplettieren der Anlage notwendigen Teile :
Anlagentyp
Bohrschraube 2,5 x 13 mm, verzinkt
Senkkopfschraube schwarz passiviert
3,5 x 9 TX (für Terminal)
Blechkopfschraube 2,5 x 13 schw. verzinkt
(Befestigung Anlagendeckel)
6-knt Mutter und Beilagscheibe M6
Linsenkopfschrauben 38 x 3,9 mm,
schw. verzinkt
Linsenkopfschrauben M5 x 50 und
Beilagscheibe M5
5 Spannfedern zur Fixierung Wickelisolie-
rung, 1 Boilerfühler, 3 Schlauchklemmen
zur Montage Rückluftschlauch an Turbine
bzw. Schläuche mit dem jeweiligen Austra-
gungssystem
Das Schraubenset ist für oben erwähnte Anlagentypen konfektioniert. Beachten Sie bitte, dass bei
Ihrer Montage Schrauben übrig bleiben können!
Der Großteil der elektrischen Bauteile und Fühler ist vorab am Hauptklemmenprint angeschlossen,
es besteht aber jederzeit die Möglichkeit weitere Komponenten (Heizkreisregelung, Austragsysteme,
etc.) nachträglich anzuschließen.
Abb. Nr.04
10
Biotech Energietechnik GmbH • Furtmühlstrasse 32 • A-5101 Bergheim bei Salzburg • Tel.: +43 (0)662 / 45 40 72 - 0 • fax DW 50 • office@pelletsworld.com
Top Light Top Light M
16 23
7 7
2 2
6 -
1 -
- 1
1 1
Abb. Nr.05- Spannbride in montiertem Zustand
mit Erdung (durch die sich im Förderschlauch
befindende Erdungslitze).
PZ8RL PZ25RL
23 24
7 -
2 2
- -
- -
- -
1 1
PZ35RL
24
-
2
-
-
-
1
