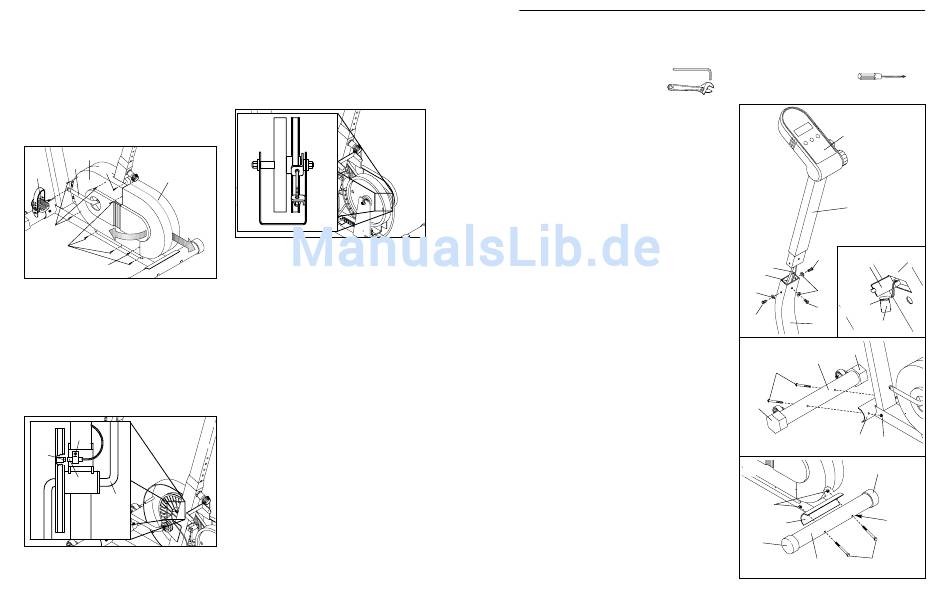

EINSTELLEN DES DREHKRANZES
Sollte der Computer falsches Feedback geben, sollten
Sie den Drehkranz neu einstellen. Um den Drehkranz
einzustellen, entfernen Sie die linke Seitenschutzplat-
te (24) und die Schwungrad Deckel (31). Drehen Sie
das linke Pedal (20) mit Hilfe eines verstellbaren
Schraubenschlüssels im Uhrzeigersinn und entfernen
Sie es. Nächst, nehmen Sie den gezeigte Schrauben
(2, 32, 35, 49) ab. Drehen Sie den linke Arm der
Tretkurbel (22) in der gezeigte Stelle, und schieben
Sie die linke Seiteschutzplatte und die Schwungrad
Deckel.
24
22
32
20
31
2
35
49
Als nächstes suchen Sie den Drehkranz (4). Drehen
Sie die Tretkurbel (22) so, daß der Magnet (33) dem
Drehkranz gegenüber liegt. Lockern Sie die angezeg-
te Schraube (35), entfernen Sie sie jedoch nicht!
Schieben Sie den Drehkranz entweder etwas näher
zum Magneten hin oder etwas weiter vom Magneten
weg. Ziehen Sie die Schraube wieder an. Drehen Sie
die Tretkurbel ein paarmal. Wiederholen Sie diesen
Vorgang so lange, bis der Computer richtiges
Feedback anzeigt. Wenn der Drehkranz richtig einge-
stellt ist, befestigen Sie die linke Seitenschutzplatte,
und die Schwungrad und das Pedal wieder.
35
33
4
22
EINSTELLEN DES ANTRIEBGURTS
Das Heimfahrrad, das einen Antriebgurt (1) bietet,
muß immer richtig eingestellt sein. Sollte den
Antriebgurt schieben, als Sie strampeln, sollten Sie
ihn richtig einstellen. Um das zu tun, nehmen Sie die
linke Seitenschutzplatte und die Schwungrad Deckel
ab. Sehen Sie die Anweisungen auf Seite 12 und ent-
fernen Sie die.
Nächst, finden Sie den Antriebgurt (1). Um den
Antriebgurt anzuziehen, drehen Sie den 3/8"
Verschlüßmutter (45) ein bißchen; Seien Sie vorsich-
tig, damit Sie den Antriebgurt nicht zu fest ziehen.
Wenn den Antriebgurt richtig eingestellt ist, befestigen
Sie wieder die linke Seitenschutzplatte, die
Schwungrad Deckel, und linke Pedal.
12
MONTAGE
Legen Sie alle Teile des Heimfahrrad auf einer dafür freigemachten Fläche aus und entfernen Sie alle
Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn die Montage komplett fertiggestellt ist.
Zusätzlich zu den beigelegten Inbusschlüsseln
zwei verstellbare Schraubenschlüssel
1. Halten Sie den Lenkerpfosten (19) neben dem
Rahmen (13), wie gezeigt. Führen Sie den
Wiederstandskabel (6) zu und die Drehkranzes mit
Draht (4) im Rahmen, und dann schieben Sie den
Lenkerpfosten im Rahmen. Seien Sie vorsichtig,
damit den Wiederstandknopf mit Kabel oder die
Drehkranzes mit Draht nicht gedrückt wird.
Befestigen Sie den Lenkerpfosten mit drei
M10 x 22mm Schrauben (55) und drei M10
Verschlußunterlegscheiben (61).
Das Computer (5) erfordert eine 9V Batterie (nicht
inbegriffen). Eine alkalische Batterie ist empfohlen.
Siehen Sie den eingesetzte Zeichnung. Finden Sie
den Batterien Deckel auf den Hinteren Teil des
Computers. Schieben Sie den Batterien Deckel
links und machen Sie sie auf, wie gezeigt. Drücken
Sie eine Batterie in den Batterienklammer, und stel-
len Sie die Batterie im Computer ein. Machen Sie
die Batterientür zu, und schieben Sie sie rechts.
2. Machen Sie sicher, daß es Verstellbar Endkappe
(25) auf die Enden des Vordere Stabilisators (27)
gibt.
Befestigen Sie den Vordere Stabilisator (27) mit
zwei M10 x 75mm Schraubenbolzen (54) und zwei
M10 Nylon Verschlüßmutter (44) am Rahmen (13).
3. Machen Sie sicher, daß es Runde Endkappe (15)
auf die Enden des Hintere Stabilisators (16) gibt.
Halten Sie den Hintere Stabilisator (16) gegen die
Hintere Teil des Rahmens (13) fest, damit die
Viereck Löcher entfernt vom Rahmen sind.
Befestigen Sie den Hintere Stabilisator mit zwei
M10 x 75mm Schraubenbolzen (54) und zwei M10
Nylon-Verschlüßmutter (44).
, braucht man einen Kreuzschlüssel
.
1
5
19
55
Batterie
4
Deckel
6
61
61
Batterie
55
Klammer
55
Batterie
13
25
2
27
54
25
13
44
3
15
44
Viereck
13
Löcher
15
16
54
5
und
5
