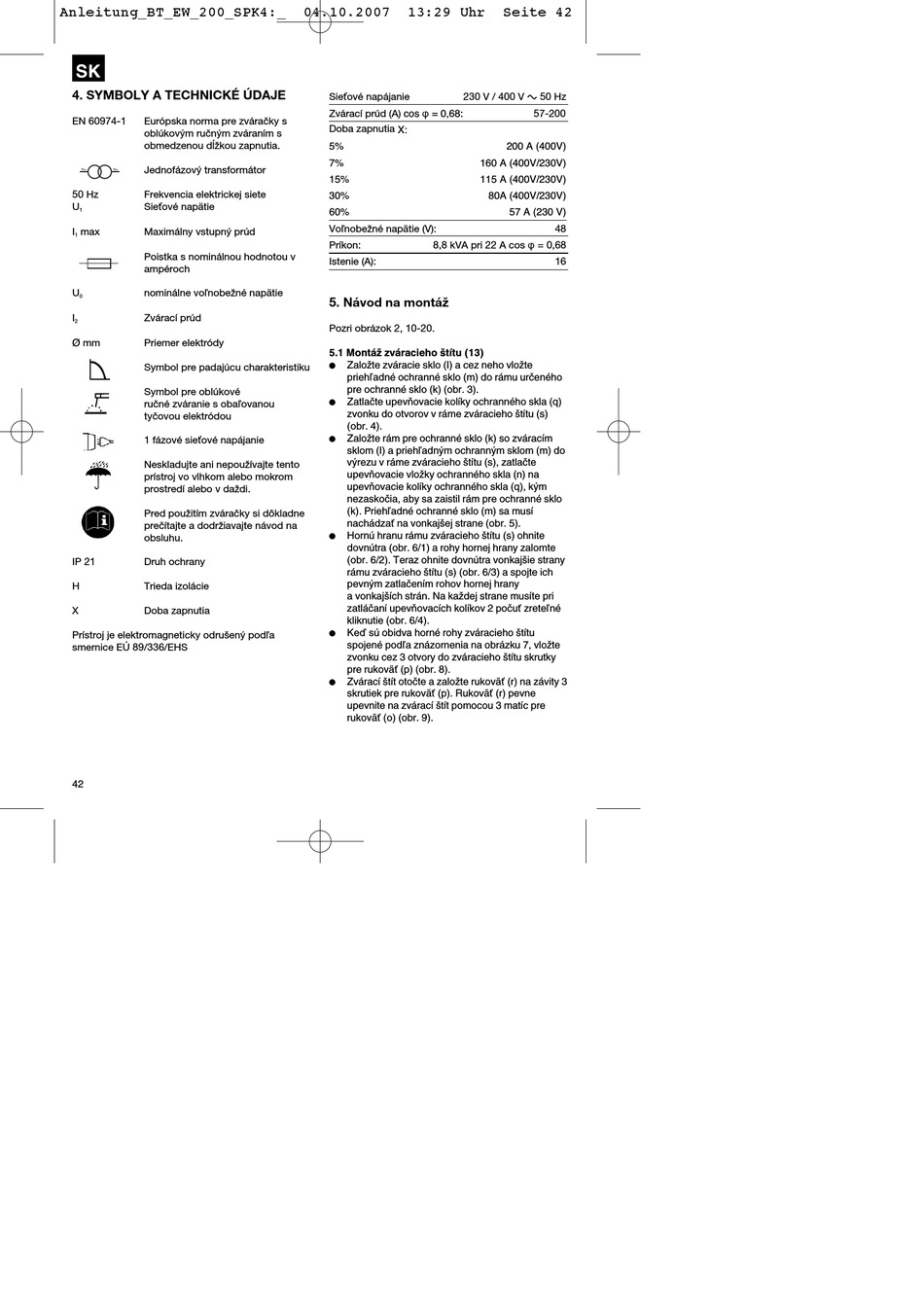

SK
4. SYMBOLY A TECHNICKÉ ÚDAJE
EN 60974-1 Európska norma pre zváračky s
oblúkovým ručným zváraním s
obmedzenou dĺžkou zapnutia.
Jednofázový transformátor
1 1
50 Hz Frekvencia elektrickej siete
U Sieťové napätie
1
I max Maximálny vstupný prúd
1
Poistka s nominálnou hodnotou v
ampéroch
U nominálne voľnobežné napätie
0
I Zvárací prúd
2
Ø mm Priemer elektródy
Symbol pre padajúcu charakteristiku
Symbol pre oblúkové
ručné zváranie s obaľovanou
tyčovou elektródou
1 fázové sieťové napájanie
Neskladujte ani nepoužívajte tento
prístroj vo vlhkom alebo mokrom
prostredí alebo v daždi.
Pred použitím zváračky si dôkladne
prečítajte a dodržiavajte návod na
obsluhu.
IP 21 Druh ochrany
H Trieda izolácie
X Doba zapnutia
Prístroj je elektromagneticky odrušený podľa
smernice EÚ 89/336/EHS
42
04.10.2007 13:29 Uhr Seite 42
Sieťové napájanie 230 V / 400 V
Zvárací prúd (A) cos Ê = 0,68:
Doba zapnutia X:
5% 200 A (400V)
7% 160 A (400V/230V)
15% 115 A (400V/230V)
30% 80A (400V/230V)
60%
Voľnobežné napätie (V):
Príkon: 8,8 kVA pri 22 A cos Ê = 0,68
Istenie (A):
5. Návod na montáž
Pozri obrázok 2, 10-20.
5.1 Montáž zváracieho štítu (13)
Založte zváracie sklo (I) a cez neho vložte
priehľadné ochranné sklo (m) do rámu určeného
pre ochranné sklo (k) (obr. 3).
Zatlačte upevňovacie kolíky ochranného skla (q)
zvonku do otvorov v ráme zváracieho štítu (s)
(obr. 4).
Založte rám pre ochranné sklo (k) so zváracím
sklom (I) a priehľadným ochranným sklom (m) do
výrezu v ráme zváracieho štítu (s), zatlačte
upevňovacie vložky ochranného skla (n) na
upevňovacie kolíky ochranného skla (q), kým
nezaskočia, aby sa zaistil rám pre ochranné sklo
(k). Priehľadné ochranné sklo (m) sa musí
nachádzať na vonkajšej strane (obr. 5).
Hornú hranu rámu zváracieho štítu (s) ohnite
dovnútra (obr. 6/1) a rohy hornej hrany zalomte
(obr. 6/2). Teraz ohnite dovnútra vonkajšie strany
rámu zváracieho štítu (s) (obr. 6/3) a spojte ich
pevným zatlačením rohov hornej hrany
a vonkajších strán. Na každej strane musíte pri
zatláčaní upevňovacích kolíkov 2 počuť zreteľné
kliknutie (obr. 6/4).
Keď sú obidva horné rohy zváracieho štítu
spojené podľa znázornenia na obrázku 7, vložte
zvonku cez 3 otvory do zváracieho štítu skrutky
pre rukoväť (p) (obr. 8).
Zvárací štít otočte a založte rukoväť (r) na závity 3
skrutiek pre rukoväť (p). Rukoväť (r) pevne
upevnite na zvárací štít pomocou 3 matíc pre
rukoväť (o) (obr. 9).
50 Hz
57-200
57 A (230 V)
48
16
