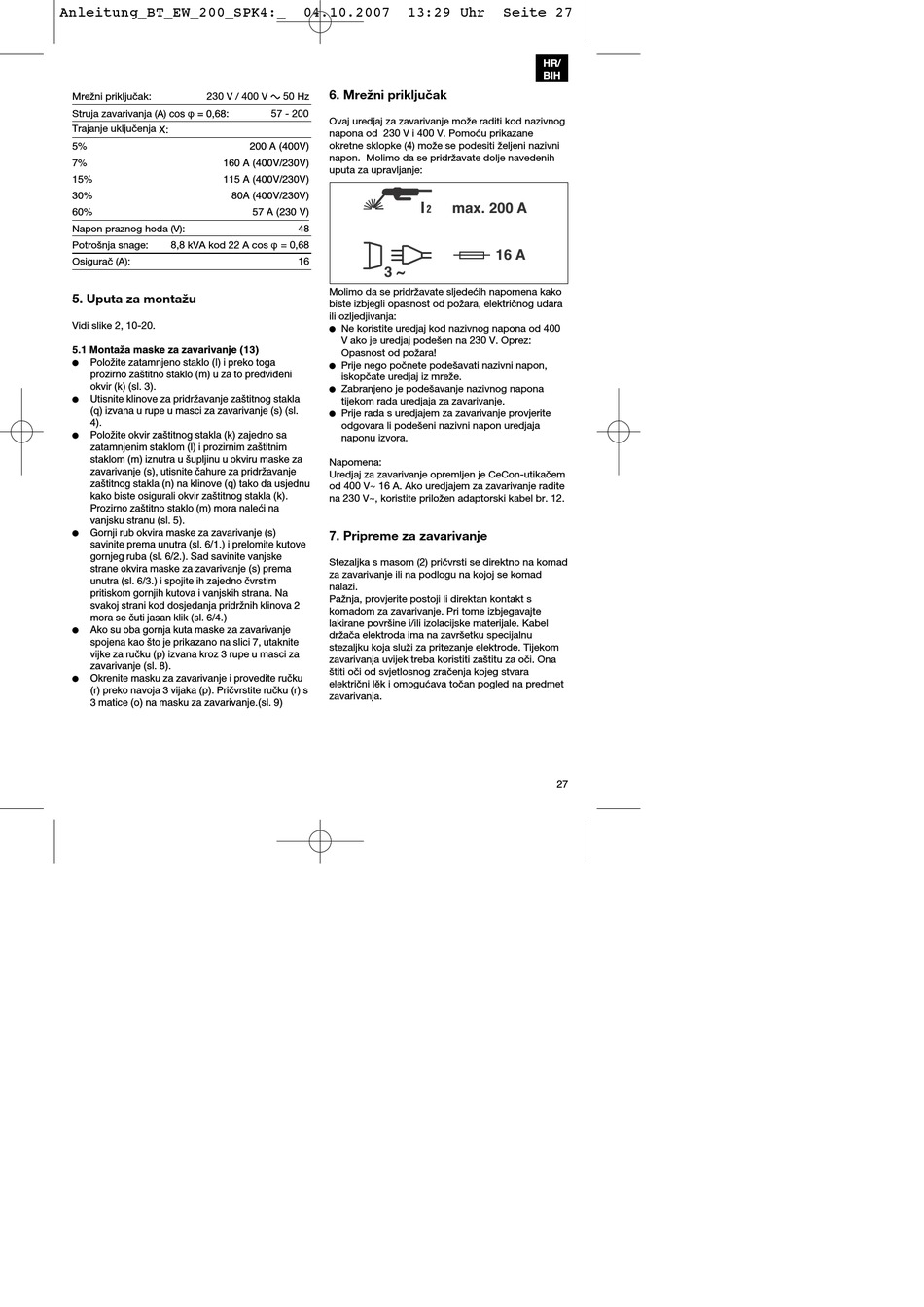

Mrežni priključak: 230 V / 400 V
Struja zavarivanja (A) cos Ê = 0,68:
Trajanje uključenja X:
5% 200 A (400V)
7% 160 A (400V/230V)
15% 115 A (400V/230V)
30% 80A (400V/230V)
60% 57 A (230 V)
Napon praznog hoda (V):
Potrošnja snage: 8,8 kVA kod 22 A cos Ê = 0,68
Osigurač (A):
5. Uputa za montažu
Vidi slike 2, 10-20.
5.1 Montaža maske za zavarivanje (13)
Položite zatamnjeno staklo (l) i preko toga
prozirno zaštitno staklo (m) u za to predviđeni
okvir (k) (sl. 3).
Utisnite klinove za pridržavanje zaštitnog stakla
(q) izvana u rupe u masci za zavarivanje (s) (sl.
4).
Položite okvir zaštitnog stakla (k) zajedno sa
zatamnjenim staklom (l) i prozirnim zaštitnim
staklom (m) iznutra u šupljinu u okviru maske za
zavarivanje (s), utisnite čahure za pridržavanje
zaštitnog stakla (n) na klinove (q) tako da usjednu
kako biste osigurali okvir zaštitnog stakla (k).
Prozirno zaštitno staklo (m) mora naleći na
vanjsku stranu (sl. 5).
Gornji rub okvira maske za zavarivanje (s)
savinite prema unutra (sl. 6/1.) i prelomite kutove
gornjeg ruba (sl. 6/2.). Sad savinite vanjske
strane okvira maske za zavarivanje (s) prema
unutra (sl. 6/3.) i spojite ih zajedno čvrstim
pritiskom gornjih kutova i vanjskih strana. Na
svakoj strani kod dosjedanja pridržnih klinova 2
mora se čuti jasan klik (sl. 6/4.)
Ako su oba gornja kuta maske za zavarivanje
spojena kao što je prikazano na slici 7, utaknite
vijke za ručku (p) izvana kroz 3 rupe u masci za
zavarivanje (sl. 8).
Okrenite masku za zavarivanje i provedite ručku
(r) preko navoja 3 vijaka (p). Pričvrstite ručku (r) s
3 matice (o) na masku za zavarivanje.(sl. 9)
04.10.2007 13:29 Uhr
6. Mrežni priključak
50 Hz
57 - 200
Ovaj uredjaj za zavarivanje može raditi kod nazivnog
napona od 230 V i 400 V. Pomoću prikazane
okretne sklopke (4) može se podesiti željeni nazivni
napon. Molimo da se pridržavate dolje navedenih
uputa za upravljanje:
max. 200 A
48
16
3 ~
Molimo da se pridržavate sljedećih napomena kako
biste izbjegli opasnost od požara, električnog udara
ili ozljedjivanja:
Ne koristite uredjaj kod nazivnog napona od 400
V ako je uredjaj podešen na 230 V. Oprez:
Opasnost od požara!
Prije nego počnete podešavati nazivni napon,
iskopčate uredjaj iz mreže.
Zabranjeno je podešavanje nazivnog napona
tijekom rada uredjaja za zavarivanje.
Prije rada s uredjajem za zavarivanje provjerite
odgovara li podešeni nazivni napon uredjaja
naponu izvora.
Napomena:
Uredjaj za zavarivanje opremljen je CeCon-utikačem
od 400 V~ 16 A. Ako uredjajem za zavarivanje radite
na 230 V~, koristite priložen adaptorski kabel br. 12.

7. Pripreme za zavarivanje

Stezaljka s masom (2) pričvrsti se direktno na komad
za zavarivanje ili na podlogu na kojoj se komad
nalazi.
Pažnja, provjerite postoji li direktan kontakt s
komadom za zavarivanje. Pri tome izbjegavajte
lakirane površine i/ili izolacijske materijale. Kabel
držača elektroda ima na završetku specijalnu
stezaljku koja služi za pritezanje elektrode. Tijekom
zavarivanja uvijek treba koristiti zaštitu za oči. Ona
štiti oči od svjetlosnog zračenja kojeg stvara
električni lěk i omogućava točan pogled na predmet
zavarivanja.
