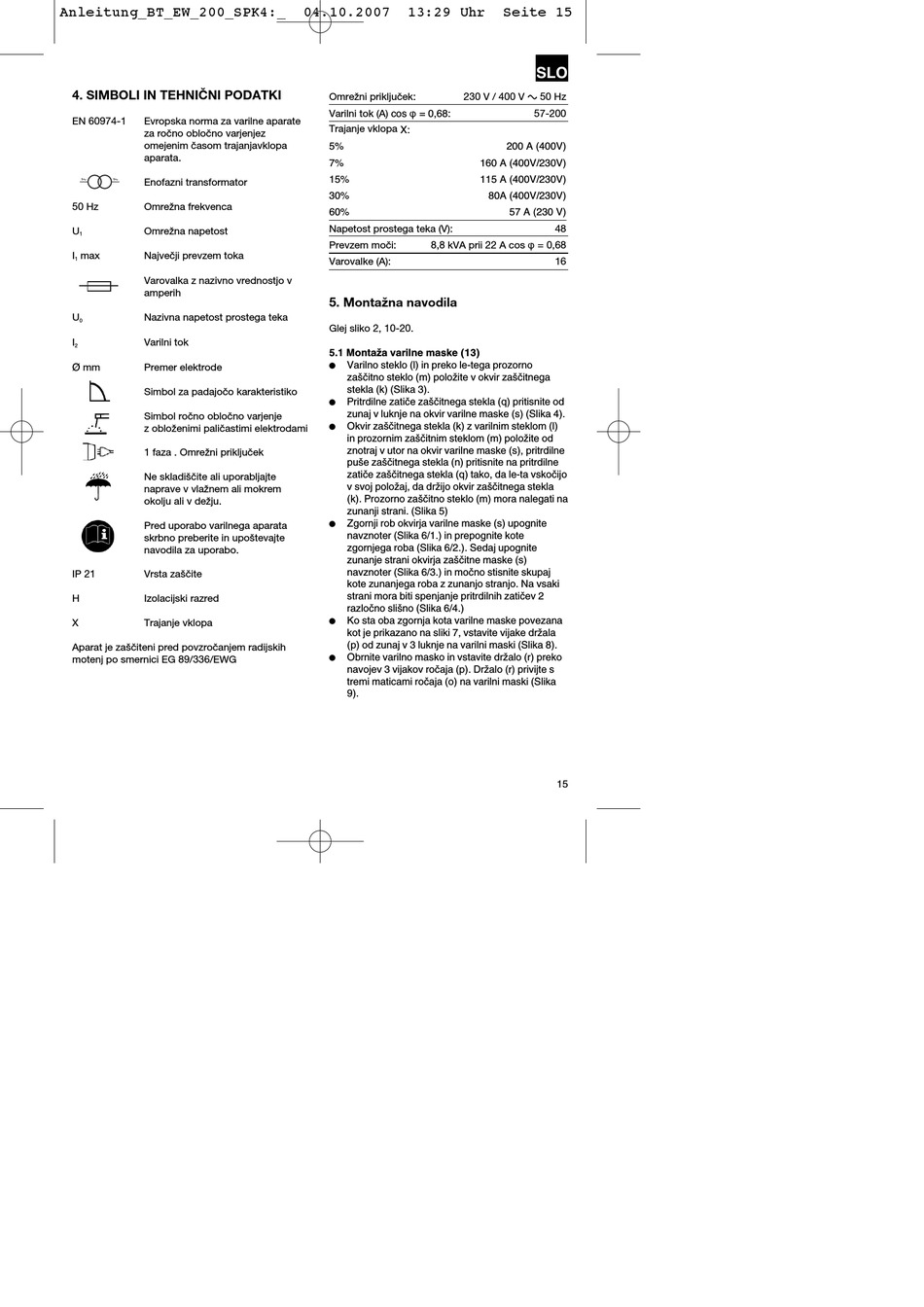

4. SIMBOLI IN TEHNIČNI PODATKI
EN 60974-1 Evropska norma za varilne aparate
za ročno obločno varjenjez
omejenim časom trajanjavklopa
aparata.
1 1 Enofazni transformator
50 Hz Omrežna frekvenca
U Omrežna napetost
1
I max Največji prevzem toka
1
Varovalka z nazivno vrednostjo v
amperih
U Nazivna napetost prostega teka
0
I Varilni tok
2
Ø mm Premer elektrode
Simbol za padajočo karakteristiko
Simbol ročno obločno varjenje
z obloženimi paličastimi elektrodami
1 faza . Omrežni priključek
max. 160 A
Ne skladiščite ali uporabljajte
naprave v vlažnem ali mokrem
okolju ali v dežju.
16 A
Pred uporabo varilnega aparata
skrbno preberite in upoštevajte
3 ~
navodila za uporabo.
IP 21 Vrsta zaščite
H Izolacijski razred
X Trajanje vklopa
Aparat je zaščiteni pred povzročanjem radijskih
motenj po smernici EG 89/336/EWG
04.10.2007 13:29 Uhr Seite 15
Omrežni priključek: 230 V / 400 V
Varilni tok (A) cos Ê = 0,68:
Trajanje vklopa X:
5% 200 A (400V)
7% 160 A (400V/230V)
15% 115 A (400V/230V)
30% 80A (400V/230V)
60%
Napetost prostega teka (V):
Prevzem moči: 8,8 kVA prii 22 A cos Ê = 0,68
Varovalke (A):
5. Montažna navodila
Glej sliko 2, 10-20.
5.1 Montaža varilne maske (13)
Varilno steklo (l) in preko le-tega prozorno
zaščitno steklo (m) položite v okvir zaščitnega
stekla (k) (Slika 3).
Pritrdilne zatiče zaščitnega stekla (q) pritisnite od
zunaj v luknje na okvir varilne maske (s) (Slika 4).
Okvir zaščitnega stekla (k) z varilnim steklom (l)
in prozornim zaščitnim steklom (m) položite od
znotraj v utor na okvir varilne maske (s), pritrdilne
puše zaščitnega stekla (n) pritisnite na pritrdilne
zatiče zaščitnega stekla (q) tako, da le-ta vskočijo
v svoj položaj, da držijo okvir zaščitnega stekla
(k). Prozorno zaščitno steklo (m) mora nalegati na
zunanji strani. (Slika 5)
Zgornji rob okvirja varilne maske (s) upognite
navznoter (Slika 6/1.) in prepognite kote
zgornjega roba (Slika 6/2.). Sedaj upognite
zunanje strani okvirja zaščitne maske (s)
navznoter (Slika 6/3.) in močno stisnite skupaj
kote zunanjega roba z zunanjo stranjo. Na vsaki
strani mora biti spenjanje pritrdilnih zatičev 2
razločno slišno (Slika 6/4.)
Ko sta oba zgornja kota varilne maske povezana
kot je prikazano na sliki 7, vstavite vijake držala
(p) od zunaj v 3 luknje na varilni maski (Slika 8).
Obrnite varilno masko in vstavite držalo (r) preko
navojev 3 vijakov ročaja (p). Držalo (r) privijte s
tremi maticami ročaja (o) na varilni maski (Slika
9).
SLO
50 Hz
57-200
57 A (230 V)
48
16
15
