NOTE! Due to thermal embrittlement, the use
of PVC-insulated wire as the connection cable
of the heater is forbidden.
If the connection and installation cables are
•
higher than 1000 mm from the floor in the sau-
na or inside the sauna room walls, they must
be able to endure a minimum temperature of
170 °C when loaded (for example, SSJ). Elec-
trical equipment installed higher than 1000 mm
from the sauna floor must be approved for use
in a temperature of 125 °C (marking T125).
The wiring diagrams are included in the control
•
unit's installation instruction.
Further instructions concerning exceptional
•
installations can be obtained from local electri-
cal authorities.

3.3.1. Installation of Control Unit and Sensor

Detailed instructions for the installation of both the
unit and the sensor are delivered with the control
unit.

3.3.2. Electric Heater Insulation Resistance

When performing the final inspection of the electrical
installations, a "leakage" may be detected when meas-
uring the heater's insulation resistance. The reason
for this is that the insulating material of the heating
resistors has absorbed moisture from the air (storage/
transport). After operating the heater for a few times,
the moisture will be removed from the resistors.
Do not connect the power feed for the heater
through the RCD (residual current device)!

3.4. Installing the Heater

See figure 7.
1. Connect the connection cable to the heater
(see item 3.3. "Electrical Connections").
2. Place the heater body. Adjust the body verti-
cally straight with the adjustable legs.
3. Place the steel frame. Adjust the frame verti-
cally straight with the adjustable legs.
1

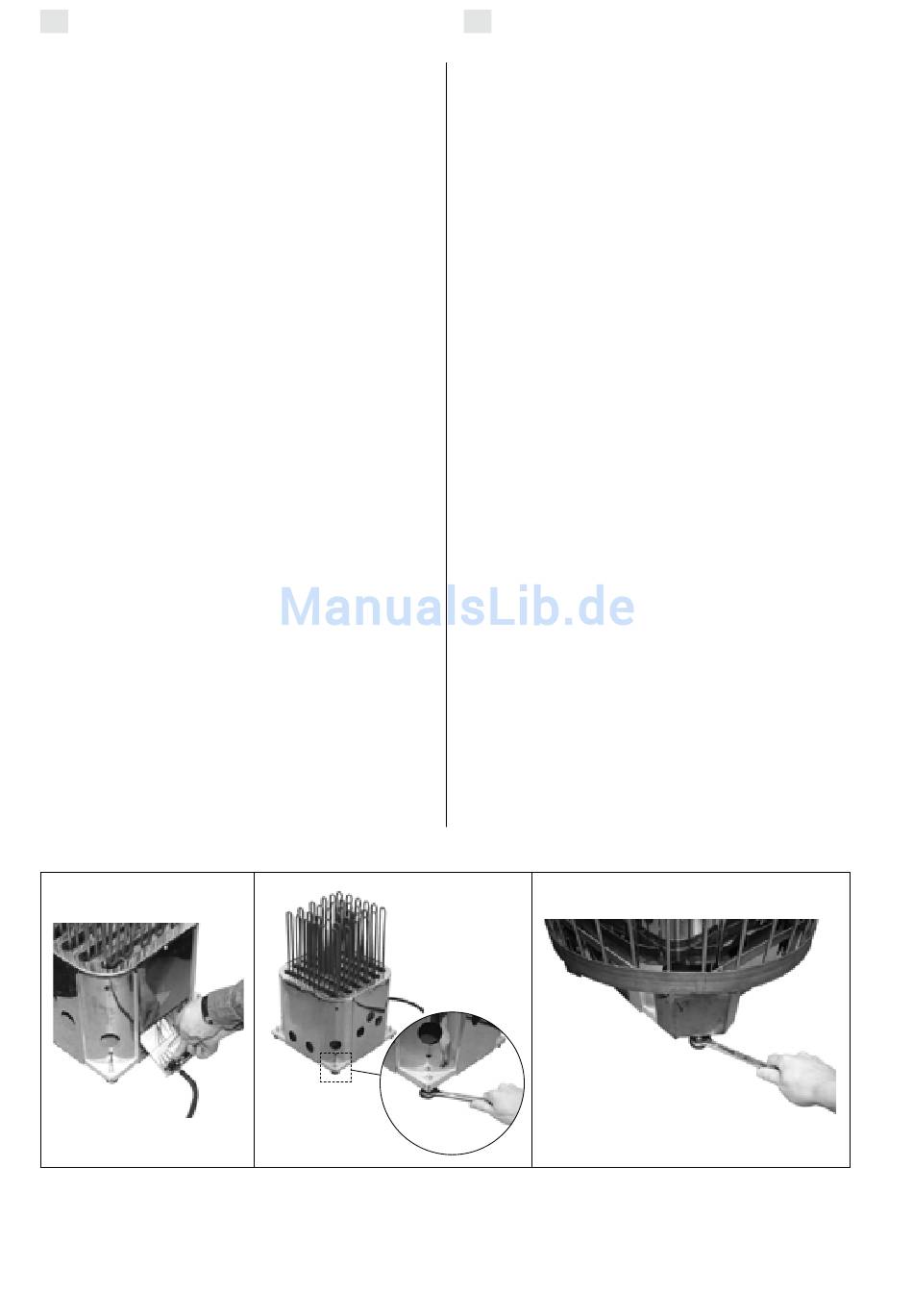

Figure 7. Installing the heater
Abbildung 7. Installieren des Saunaofens
12
2
DE
sprechendes Kabel verwendet. ACHTUNG!
PVC-isolierte Kabel dürfen wegen ihrer schlech-
ten Hitzebeständigkeit nicht als Anschlußkabel
des Saunaofens verwendet werden. Falls der
Anschluß oder die Montagekabel in die Sau-
na oder die Saunawände in einer Höhe über
1000 mm über dem Boden münden, müssen
sie belastet mindestens eine Temperatur von
170 °C aushalten (z.B. SSJ). Elektrogeräte, die
höher als 1000 mm vom Saunaboden ange-
bracht werden, müssen für den Gebrauch bei
125 °C Umgebungstemperatur zugelassen sein
(Vermerk T125).
Die Schaltbilder befinden sich in der Installati-
•
onsanleitung des Steuergeräts.
Genauere Anweisungen zu abweichenden Mon-
•
tagen erhalten sie von den für Elektroinstallatio-
nen verantwortlichen lokalen Behörden.
3.3.1. Installation des Steuergeräts und des Fühlers
Genaue Informationen zur Installation des Steuerge-
räts und des Fühlers werden mit dem Steuergerät
geliefert.

3.3.2. Isolationswiderstand des Elektrosaunaofens

Bei der Endkontrolle der Elektroinstallationen kann
bei der Messung des Isolationswiderstandes ein
"Leck" auftreten, was darauf zurückzuführen ist,
daß Feuchtigkeit aus der Luft in das Isolationsmateri-
al der Heizwiderstände eingetreten ist (bei Lagerung
und Transport). Die Feuchtigkeit entweicht aus den
Widerständen nach zwei Erwärmungen.
Schalten Sie den Netzstrom des Elektrosaunaofens
nicht über den Fehlerstromschalter ein!

3.4. Installieren des Saunaofens

Siehe Abbildung 7.
1. Schließen Sie das Anschlusskabel an den Saunaofen
an (siehe Kapitel 3.3. „Elektrische Anschlüsse").
2. Stellen Sie den Ofenkorpus auf. Richten Sie den
Korpus mit den verstellbaren Füßen lotrecht aus.
3. Stellen Sie den Stahlrahmen auf. Richten Sie den
Rahmen mit den verstellbaren Füßen lotrecht aus.
3
