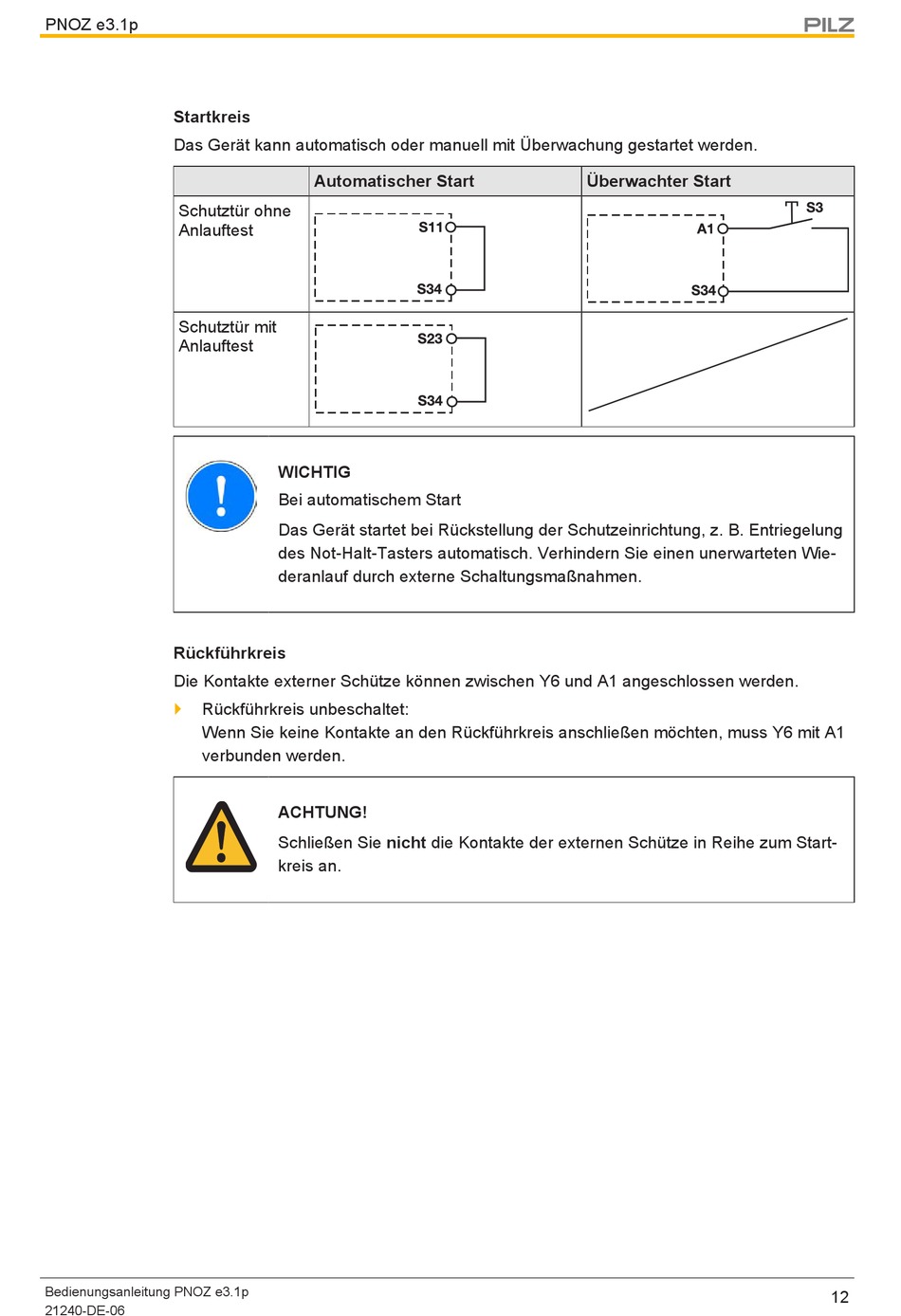

PNOZ e3.1p
Startkreis
Das Gerät kann automatisch oder manuell mit Überwachung gestartet werden.
Schutztür ohne
Anlauftest
Schutztür mit
Anlauftest
Rückführkreis
Die Kontakte externer Schütze können zwischen Y6 und A1 angeschlossen werden.
}
Rückführkreis unbeschaltet:
Wenn Sie keine Kontakte an den Rückführkreis anschließen möchten, muss Y6 mit A1
verbunden werden.
Bedienungsanleitung PNOZ e3.1p
21240-DE-06
Automatischer Start
WICHTIG
Bei automatischem Start
Das Gerät startet bei Rückstellung der Schutzeinrichtung, z. B. Entriegelung
des Not-Halt-Tasters automatisch. Verhindern Sie einen unerwarteten Wie-
deranlauf durch externe Schaltungsmaßnahmen.
ACHTUNG!
Schließen Sie nicht die Kontakte der externen Schütze in Reihe zum Start-
kreis an.
Überwachter Start
