PNOZ e3.1p
}

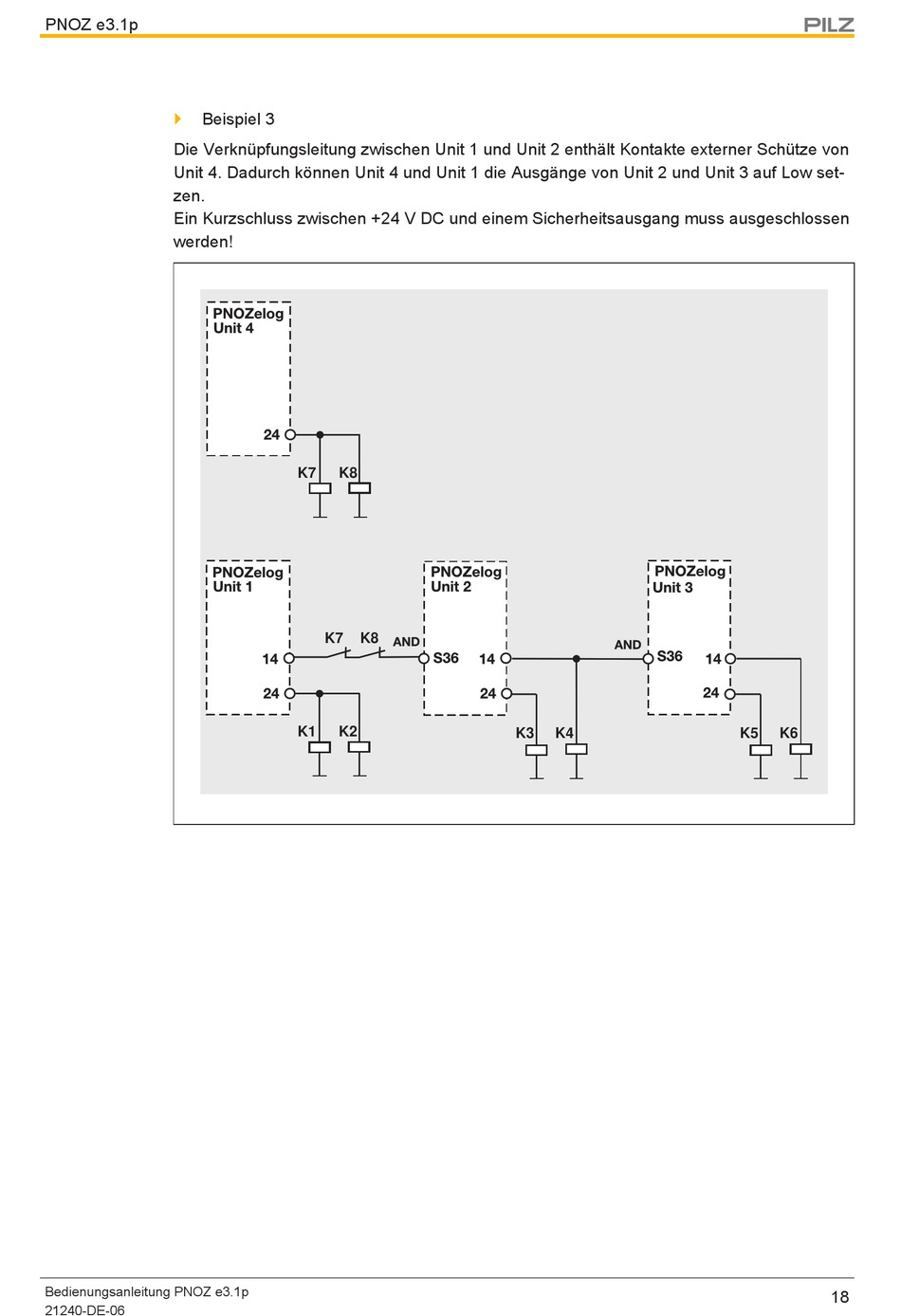

Beispiel 3
Die Verknüpfungsleitung zwischen Unit 1 und Unit 2 enthält Kontakte externer Schütze von
Unit 4. Dadurch können Unit 4 und Unit 1 die Ausgänge von Unit 2 und Unit 3 auf Low set-
zen.
Ein Kurzschluss zwischen +24 V DC und einem Sicherheitsausgang muss ausgeschlossen
werden!
Bedienungsanleitung PNOZ e3.1p
21240-DE-06
K7 K8
K7 K8
K1 K2
K3 K4 K5 K6
