PNOZ e3.1p
}
An Sicherheitsausgänge ohne Lasten können bis zu 50 Verknüpfungseingänge von
PNOZelog-Geräten angeschlossen werden.
}
Durch das Verknüpfen der Geräte entstehen Verzögerungen beim Ein- und Abschalten
(siehe Einschaltverzögerung und Ansprechzeit in den
Diese addieren sich mit jedem verknüpften Gerät
}
Montieren Sie alle verknüpften Geräte im gleichen Schaltschrank oder stellen Sie si-
cher, dass Fehler über die Verbindung der Geräte ausgeschlossen werden, z. B. durch
geschützte Verlegung der Verbindungsleitungen.
}
Alle verknüpften Geräte müssen an die gleiche Versorgungsspannung angeschlossen
werden.

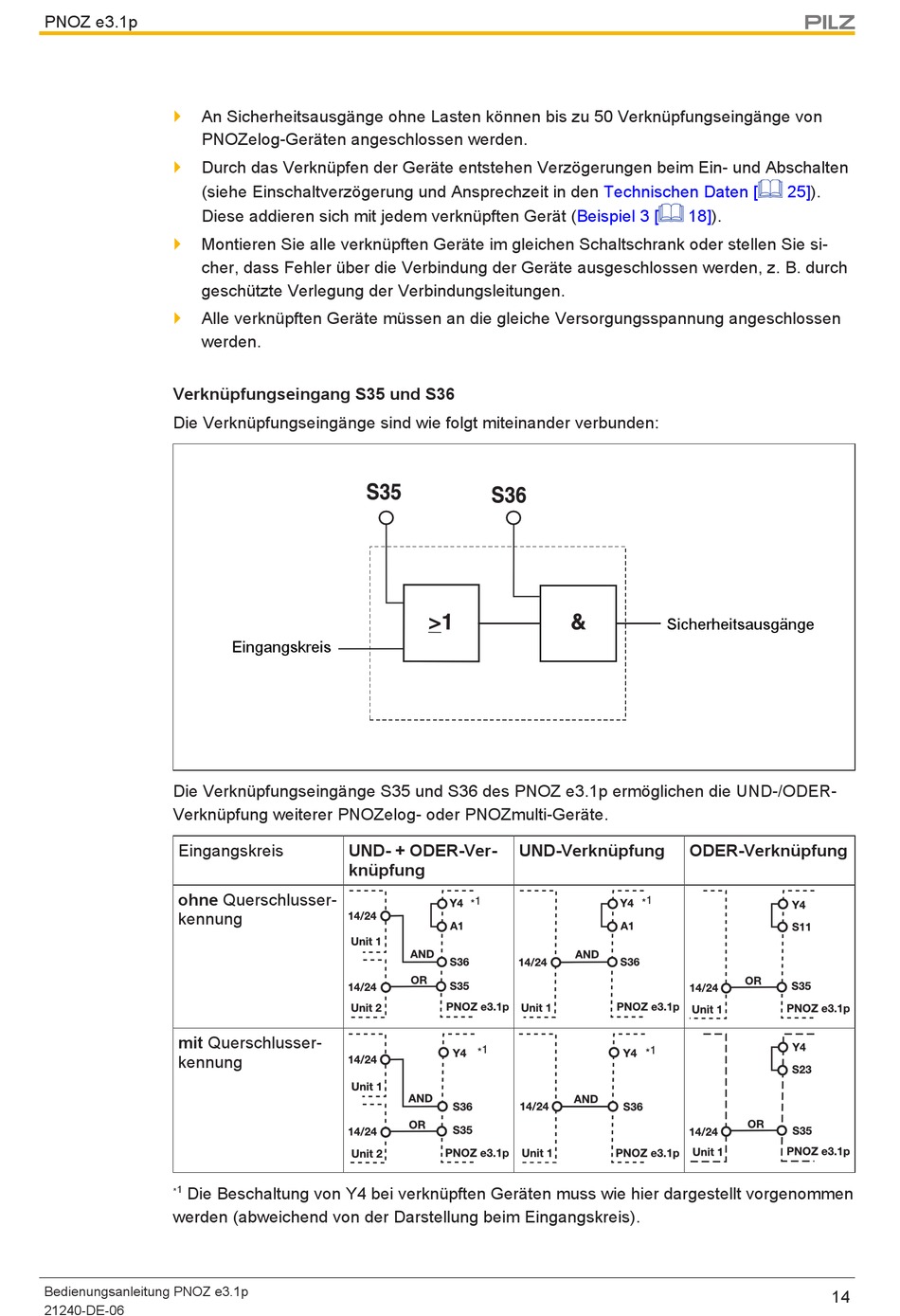

Verknüpfungseingang S35 und S36
Die Verknüpfungseingänge sind wie folgt miteinander verbunden:
Die Verknüpfungseingänge S35 und S36 des PNOZ e3.1p ermöglichen die UND-/ODER-
Verknüpfung weiterer PNOZelog- oder PNOZmulti-Geräte.
Eingangskreis
ohne Querschlusser-
kennung
mit Querschlusser-
kennung
∗1
Die Beschaltung von Y4 bei verknüpften Geräten muss wie hier dargestellt vorgenommen
werden (abweichend von der Darstellung beim Eingangskreis).
Bedienungsanleitung PNOZ e3.1p
21240-DE-06
Eingangskreis
UND- + ODER-Ver-
knüpfung
Technischen Daten [
(Beispiel 3 [
18]).
Sicherheitsausgänge
UND-Verknüpfung
ODER-Verknüpfung
25]).
14
