Pilz PNOZ e3vp 10 Betriebsanleitung

21 244-02
PNOZ e3vp 10, PNOZ e3vp 300

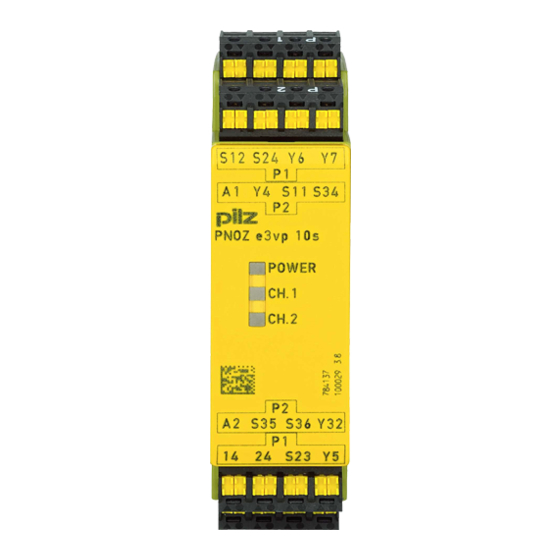

Sicherheitsschaltgerät PNOZ e3vp
Das Schaltgerät PNOZ e3vp dient dem
sicherheitsgerichteten Unterbrechen eines
Sicherheitsstromkreises. Das Gerät erfüllt
Forderungen der EN 954-1 bis Kategorie 4.
Es darf eingesetzt werden
• mit den Sicherheitsensoren
PSEN 2.1p-10 und PSEN 2.1p-11 in
Sicherheitsstromkreise nach EN 60947-5-
3, PDF-M
• als Auswertegerät für Positionsschalter mit
Öffner-/Schließer-Kombination
Wichtige Daten für Projektierung und
Anwendung finden Sie auch im technischen
Katalog PNOZelog.
Zu Ihrer Sicherheit
Das Sicherheitsschaltgerät PNOZ e3vp
erfüllt alle notwendigen Bedingungen für
einen sicheren Betrieb.
Beachten Sie jedoch nachfolgend aufge-
führte Sicherheitsbestimmungen:
• Installieren und nehmen Sie das Gerät nur
dann in Betrieb, wenn Sie diese Betriebs-
anleitung gelesen und verstanden haben
und Sie mit den geltenden Vorschriften
über Arbeitssicherheit und Unfallverhütung
vertraut sind.
• Verwenden Sie das Gerät nur gemäß
seiner Bestimmung. Beachten Sie dazu
auch die Werte im Abschnitt "Technische
Daten".
• Halten Sie beim Transport, bei der
Lagerung und im Betrieb die Bedingungen
ein, wie sie unter "Technische Daten"
angegeben sind.
• Öffnen Sie nicht das Gehäuse und
nehmen Sie auch keine eigenmächtigen
Umbauten vor.
• Schalten Sie bei Wartungsarbeiten (z. B.
beim Austausch von Schützen) unbedingt
die Versorgungsspannung ab oder öffnen
Sie den Eingangskreis.
Beachten Sie unbedingt die Warnhinweise in
den anderen Abschnitten dieser Anleitung.
Diese Hinweise sind optisch durch Symbole
hervorgehoben.
Wichtig: Beachten Sie die Sicher-
heitsbestimmungen, sonst erlischt
jegliche Gewährleistung.
Safety Relay PNOZ e3vp
The safety relay PNOZ e3vp is used for the
safety-related interruption of a safety circuit.
The unit meets requirements of EN 954-1 up
to category 4. The PNOZ e6vp has an
itegrated contact extension block.
It may be used:
• With the safety switches PSEN 2.1p-10
and PSEN 2.1p-11 in safety circuits in
accordance with EN 60947-5-3, PDF-M
• As an evaluation device for position
switches with combination of N/C and N/O
Important data for project planning and
application can also be found in the
PNOZelog technical catalogue.
For your safety
The safety relay PNOZ e3vp meets all the
necessary conditions for safe operation.
However, please note the following safety
regulations:
• Only install and commission the unit if you
have read and understood these
instructions and are familiar with both
these instructions and the current
regulations for health and safety at work
and accident prevention.
• Only use the unit in accordance with its
intended purpose. Please also take note of
the values in the "Technical details"
section.
• Transport, storage and operating
conditions should all conform to the
standards as stated under "Technical
details".
• Do not open the housing or undertake any
unauthorised modifications.
• Please make sure you shut down the
supply voltage, or open the input circuit
(e.g. operate the E-STOP button) when
performing maintenance work (e.g. when
replacing contactors). In case of a wiring
error, the device might switch on
unexpectedly.
You must take note of the warnings given in
other sections of these operating instructions.
These are highlighted visually through the
use of symbols.
Notice: Failure to keep to these safety
regulations will render all warranty
invalid.
- 1 -
Bloc logique de sécurité PNOZ e3vp
Le bloc logique de sécurité PNOZ e3vp
assure de façon sûre l'ouverture d'un circuit
de sécurité. Ce bloc logique satisfait aux
exigences de la norme EN 954-1 jusqu'à la
catégorie 4.
L'appareil peut être utilisé :
• avec les capteurs de sécurité
PSEN 2.1p-10 et PSEN 2.1p-11 dans les
circuits de sécurité d'après EN 60947-5-3,
PDF-M
• comme relais de contrôle pour
interrupteurs de position avec un contact à
ouverture et un contact à fermeture
Vous trouverez également des données
importantes pour la configuration projet et
l'utilisation dans le Catalogue technique
PNOZelog.
Pour votre sécurité
Le bloc logique de sécurité PNOZ e3vp
satisfait à toutes les conditions nécessaires
pour un fonctionnement sécuritaire.
Toutefois, vous êtes tenu de respecter les
prescriptions de sécurité suivantes :
• Vous n'installerez l'appareil et ne le
mettrez en service qu'après avoir lu et
compris le présent manuel d'utilisation, et
que si vous êtes familier avec les
prescriptions en vigueur sur la sécurité du
travail et la prévention d'accidents.
• N'utilisez l'appareil que conformément à sa
définiton. A ce sujet, respectez les valeurs
indiquées dans les "Caractéristiques
techniques".
• Pour le transport, le stockage et
l'utilisation, respectez les exigences des
normes specifiées (voir „Caractéristiques
techniques").
• N'ouvrez pas le boîtier et n'effectuez pas
de modifications non autorisées.
• En cas de travaux de maintenance (par
ex. remplacement des contacteurs) coupez
impérativement la tension d'alimentation ou
ouvrez le circuit d'entrée (action sur le BP
d'arrêt d'urgence), sinon un réarmement
inopiné du relais est possible en cas
d'erreur de câblage.
Respectez impérativement les avertissements
dans les autres paragraphes du présent
manuel d'utilisation. Ces avertissements sont
signalés par des symboles visuels.
Important : Respectez les consignes
de sécurité, sinon la garantie devient
caduque.
