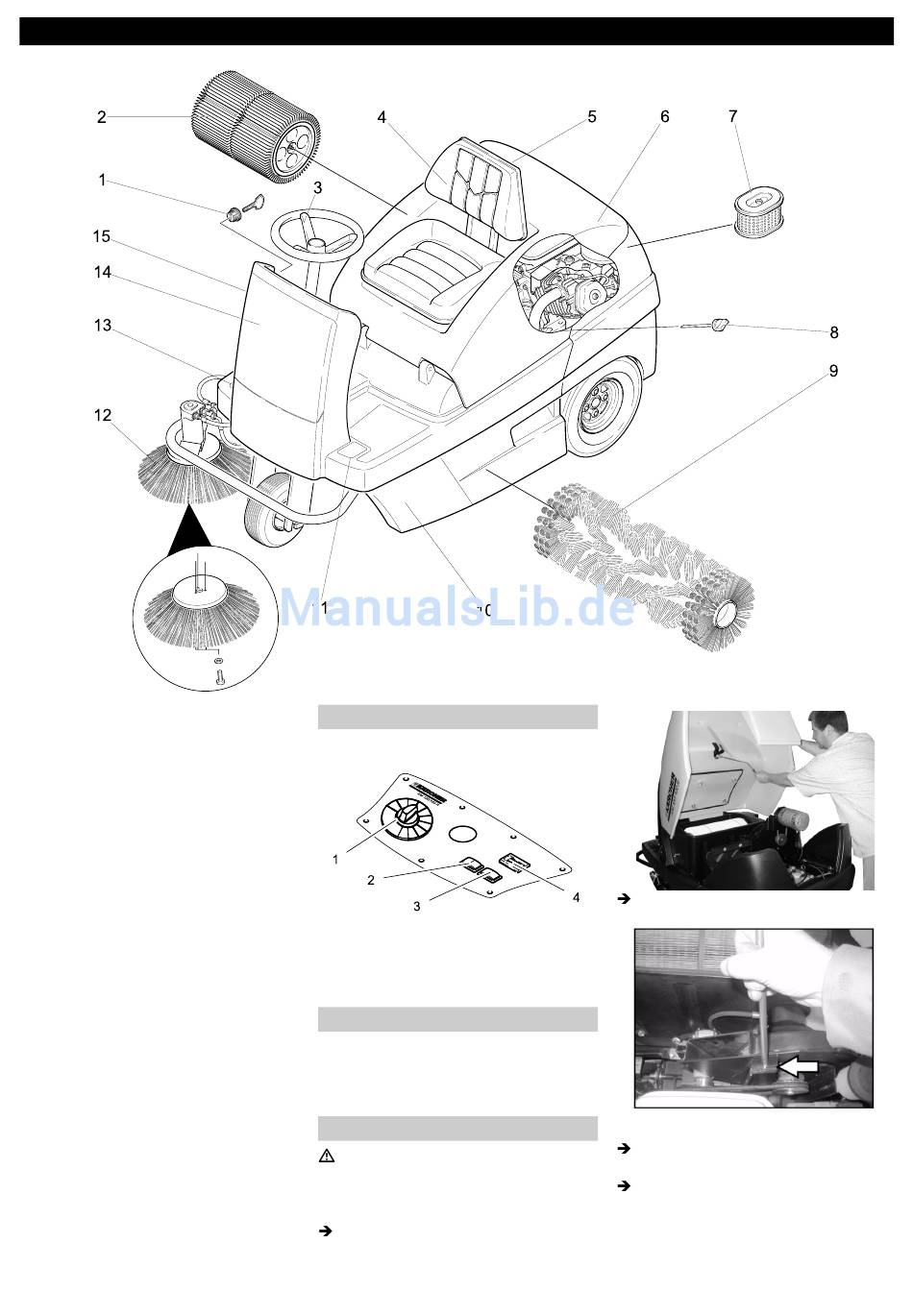

Teenindus- Ja Funktsioonielemendid - Kärcher KM 100/100 R D Betriebsanleitung

1 Süütelukk
2 Tolmufilter
3 Rool
4 Iste (istme kontaktlülitiga)
5 Märg-/kuiv klapp
6 Seadme kate
7 Õhufiltri padrun
8 Õlitaseme mõõtvarras
9 Pühkimisvalts
10 Prahimahuti (mõlemapoolne)
11 Jämeda mustuse klapi tõstmise/
langetamise pedaal
12 Külgmine hari
13 Gaasipedaal
14 Eesmine kate
308

Teenindus- ja funktsioonielemendid

Juhtimispult
1 Programmilüliti
2 Filtri puhastamine
3 Helisignaal
4 Töötundide loendur
Värvitde tähendus
– Puhastusprotsessi juhtelemendid on
kollased.
– Hoolduse ja teeninduse juhtelemendid
on helehallid.
Seadme katte avamine/sulgemine
Oht
Seadme katte sulgemisega kaasneb
muljumisoht. Seetõttu sulgege seadme
kate aeglaselt.
Avage seadme kate selleks ettenähtud
käepideme süvendist (tõmmake üles).
-
ET
Tõmmake käepide hoidikust välja.
Torgake käepide puhuril olevasse
pessa.
Seadme katte sulgemiseks tõmmake
käepide pesast välja ja laske fikseeruda
seadme kattel olevasse hoidikusse.
3
