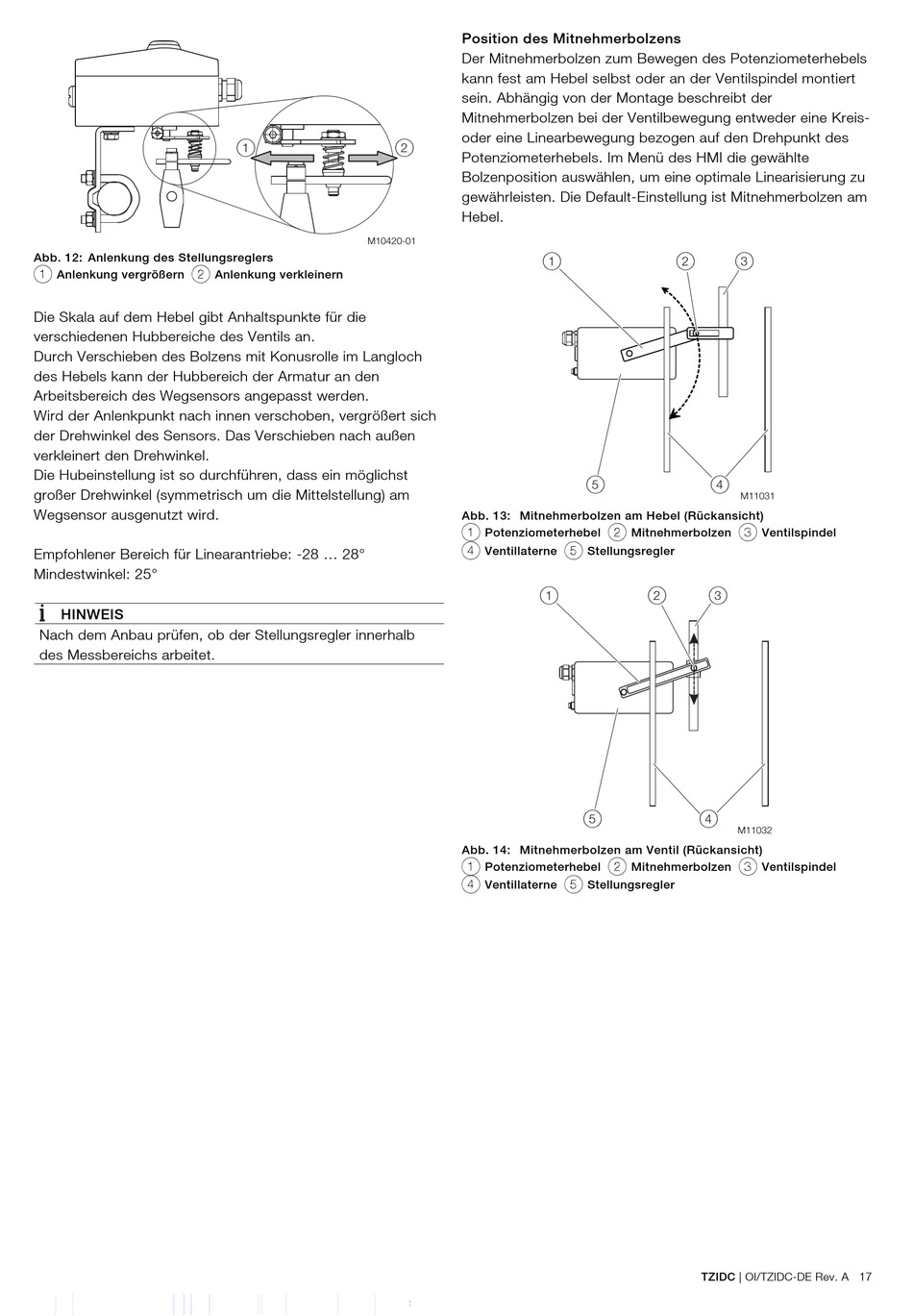

Abb. 12: Anlenkung des Stellungsreglers
1 Anlenkung vergrößern 2 Anlenkung verkleinern
Die Skala auf dem Hebel gibt Anhaltspunkte für die
verschiedenen Hubbereiche des Ventils an.
Durch Verschieben des Bolzens mit Konusrolle im Langloch
des Hebels kann der Hubbereich der Armatur an den
Arbeitsbereich des Wegsensors angepasst werden.
Wird der Anlenkpunkt nach innen verschoben, vergrößert sich
der Drehwinkel des Sensors. Das Verschieben nach außen
verkleinert den Drehwinkel.
Die Hubeinstellung ist so durchführen, dass ein möglichst
großer Drehwinkel (symmetrisch um die Mittelstellung) am
Wegsensor ausgenutzt wird.
Empfohlener Bereich für Linearantriebe: -28 ... 28°
Mindestwinkel: 25°
HINWEIS
Nach dem Anbau prüfen, ob der Stellungsregler innerhalb
des Messbereichs arbeitet.
1 2
M10420-01
Position des Mitnehmerbolzens
Der Mitnehmerbolzen zum Bewegen des Potenziometerhebels
kann fest am Hebel selbst oder an der Ventilspindel montiert
sein. Abhängig von der Montage beschreibt der
Mitnehmerbolzen bei der Ventilbewegung entweder eine Kreis-
oder eine Linearbewegung bezogen auf den Drehpunkt des
Potenziometerhebels. Im Menü des HMI die gewählte
Bolzenposition auswählen, um eine optimale Linearisierung zu
gewährleisten. Die Default-Einstellung ist Mitnehmerbolzen am
Hebel.
1
5
Abb. 13: Mitnehmerbolzen am Hebel (Rückansicht)
1 Potenziometerhebel 2 Mitnehmerbolzen c Ventilspindel
d Ventillaterne e Stellungsregler
1
5
Abb. 14: Mitnehmerbolzen am Ventil (Rückansicht)
1 Potenziometerhebel 2 Mitnehmerbolzen c Ventilspindel
d Ventillaterne e Stellungsregler
2 3
4
M11031
2 3
4
M11032
TZIDC | OI/TZIDC-DE Rev. A 17
