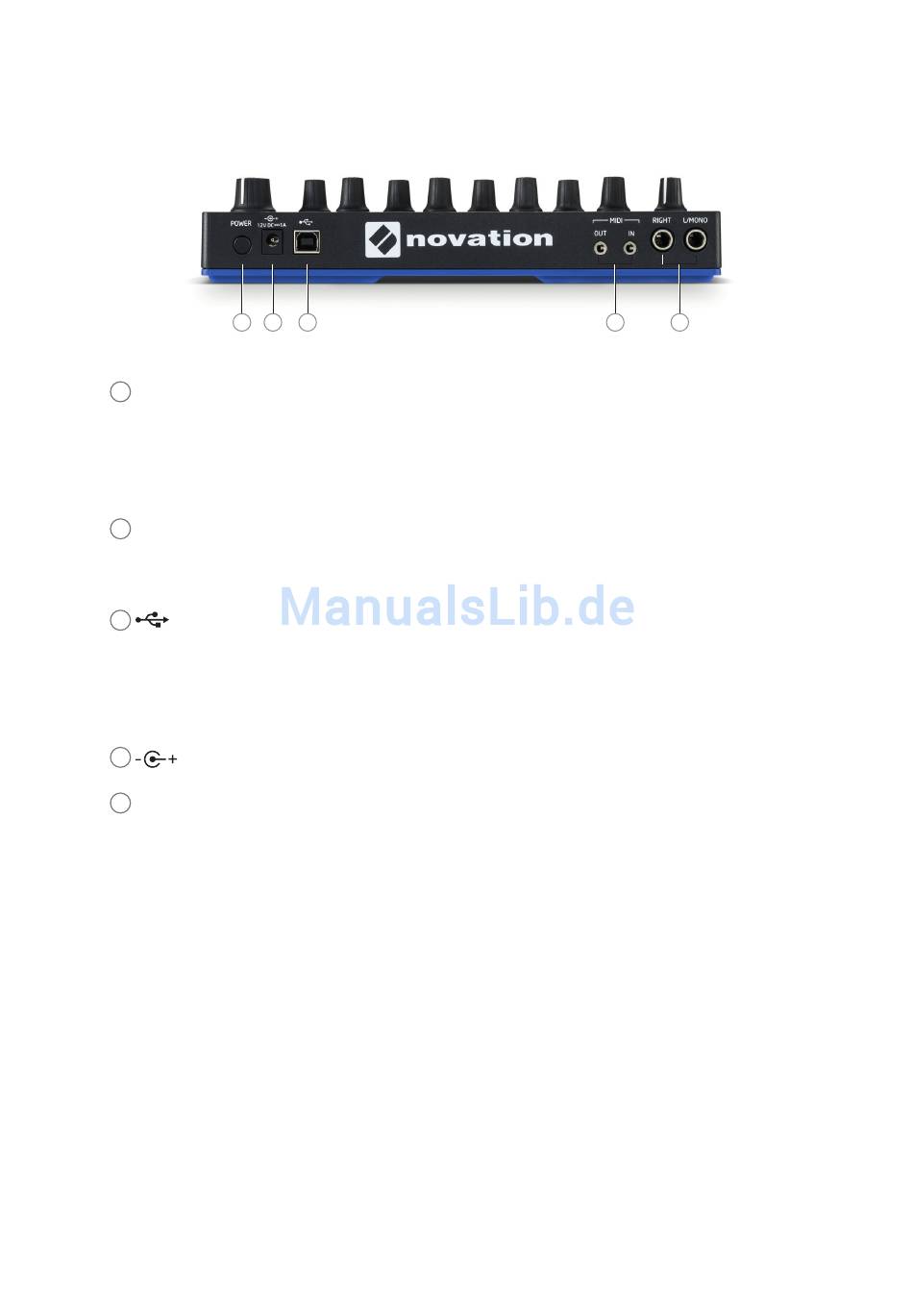

Rückseite – Anschlüsse
L/MONO und RIGHT – Die beiden Hauptausgänge von Circuit sind als 6,35 mm
1
Klinkenbuchsen (TS) ausgeführt. Der maximale Ausgangspegel liegt bei +5,3 dBu (+/-1,5 dBu).
Sofern die RIGHT-Buchse nicht belegt ist, wird über die L/MONO-Buchse eine Mono-Mischung
der Kanäle L und R ausgegeben. Der interne Lautsprecher wird stummgeschaltet, sobald eine
der Hauptausgangsbuchsen belegt wird.
MIDI IN und OUT – Die MIDI-Buchsen sind als 3,5 mm Klinkenbuchsen (TRS) ausgeführt.
2
Über die Adapterkabel im Lieferumfang stehen 5-polige DIN-Buchsen nach MIDI-Standard zur
Verfügung.
– USB-2.0-Port Typ B. Ein USB-Kabel Typ-B-auf-Typ-A ist im Lieferumfang enthalten.
3
Der MIDI-kompatible USB-Port ermöglicht den Anschluss an Computer und andere Geräte mit
MIDI-USB-Unterstützung zur Übertragung von MIDI-Daten. Darüber hinaus dient der USB-Port
zur Aktualisierung der Firmware. ANMERKUNG – Am USB-Port des Circuit liegt weder eine
USB-Stromversorgung noch ein Audiosignal an.
(DC-Buchse) – Schließen Sie an dieser Koaxialbuchse das mitgelieferte Netzteil an.
4
POWER – Ein-/Ausschalter mit „Soft"-Funktion. Um ein unbeabsichtigtes Ein- oder
5
Ausschalten zu verhindern, muss die Taste ca. eine Sekunde lang gedrückt werden, um das
Gerät ein-/auszuschalten.
5 4 3 2 1
