Verwandte Anleitungen für Novation NocturnKeyboard
Inhaltszusammenfassung für Novation NocturnKeyboard

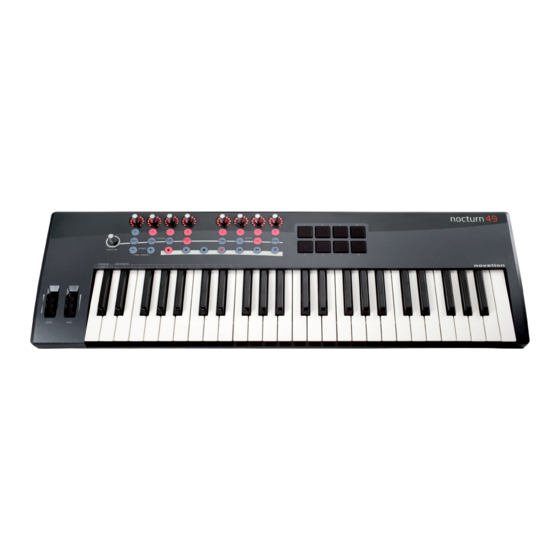

- Seite 1 Nocturn Keyboard Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Die Automap-Software ist eine neuartige und innovative Möglichkeit, Ihre bevorzugte Musiksoftware zu steuern. Automap arbeitet mit allen Novation Automap-Hardwareprodukten in gleicher Weise zusammen. Sie brauchen beim Benutzen von Nocturn Keyboard für die Softwaresteuerung über Automap nur die ersten Kapitel zu lesen, um sich mit der Hardware vertraut zu machen. -
Seite 3: Lieferumfang
lieFeRuMFang • Nocturn Keyboard (25- oder 49-Tasten-Version) • USB-Kabel • Installations-CD mit folgendem Inhalt: Automap-Installer Automap-Bedienungsanleitung Nocturn Keyboard-Bedienungsanleitung Produktbroschüren HaRdWaRe ÜBeRsiCHt Beide Versionen von Nocturn Keyboard (25 oder 49 Tasten) besitzen die gleichen Bedienelemente und Anschlüsse. -
Seite 4: Oberfläche
oBeRFläCHe page page learn view user inst mixer 1) 8 berührungsempfi ndliche Endlos-Drehregler mit 11-Segment-LED-Kränzen. Die Regler haben keine Endposition, sondern beschreiben einen vollständigen 360˚-Kreis. Die Regler arbeiten mit geschwindigkeitsabhängiger Aufl ösung: Beim langsamen Drehen ist die Aufl ösung feiner als beim schnellen Bewegen des Reglers. 2) 8 Taster: Alle Taster verfügen über eine LED-Beleuchtung. -
Seite 5: Rückseite
RÜCkseite 1) Netzschalter: Hiermit wird Nocturn Keyboard ein- und ausgeschaltet. 2) USB-Anschluss: Schließen Sie Nocturn Keyboard mit dem mitgelieferten USB-Kabel an Ihren Computer an Nocturn 25 3) Sustainpedal-Anschluss: An diese Buchse kann ein Haltepedal (Sustainpedal) angeschlossen werden. Jede Pedalpolarität wird unterstützt. 4) Expressionpedal-Anschluss: An diese Buchse kann ein Schwellerpedal (Expressionpedal) angeschlossen werden. -
Seite 6: Automap-Übersicht
Um Nocturn Keyboard an Ihren Computer anzuschließen, verbinden Sie mit dem mitgelieferten USB-Kabel den USB- Anschluss auf der Keyboardrückseite mit dem USB-Anschluss Ihres Computers. autoMap ÜBeRsiCHt Nocturn Keyboard MIDI/Inst Port DAW Mix Automap Port Plug-in Für die Automap-Software ist eine eigene Anleitung vorhanden, die alle Punkte zur Einrichtung und Bedienung ausführlich erklärt. -
Seite 7: Automap Hud (Heads Up Display)
Die Daten werden vom Automap-Server zurück an Nocturn Keyboard gesendet, wodurch die LED-Reglerkränze und die LEDs der Taster stets den korrekten Zustand anzeigen. autoMap Hud-anZeige (Heads up display) Wenn Sie Ihre DAW-Software starten, wird auch die Automap-Software automatisch geöffnet und es erscheint das Automap-Startfenster. -
Seite 8: Vegas-Modus
Schwellwertes erhöht die Empfindlichkeit eines Pads, damit es schon bei leichtem Anschlagen reagiert. Bitte beachten Sie: Sobald Sie Save Setup to Device gedrückt haben, brauchen Sie keine Rekalibrierung durchführen. Vegas-Modus Der Vegas-Modus kann an- und abgeschaltet werden. Im Vegas-Modus leuchten alle LEDs von Nocturn Keyboard nacheinander auf, wenn es für eine gewisse Zeit inaktiv war. -
Seite 9: Speed Dial
Wenn eine der obigen Einstellungen auf “no change” gesetzt ist, wird die Einstellung des zuvor benutzten Mappings übernommen und bleibt somit bestehen. Wenn ein Mapping nicht zu einer “instrument group” gehört, gilt “no change” als Grundeinstellung. Wenn ein Mapping zu einer “instrument group” gehört, gelten die Grundeinstellungen MIDI-Channel 1, Octave 0, Transpose 0, AT On, Curve Medium 2. -
Seite 10: Spezifikationen
49-Tasten-Version: B = 798 mm, H = 68 mm, T = 260 mm Gewicht 25 Tasten-Version: 2,5 kg 49-Tasten-Version: 3,7 kg FeHleRdiagnose In dieser Bedienungsanleitung gibt es kein Kapitel zur Fehlerdiagnose. Stattdessen finden Sie online in der Novation- Answerbase aktuelle Supporthinweise sowie ein Formular zur Kontaktaufnahme mit unserem Technischen Support Team: www.novationmusic.com/answerbase...
