Wartungsarbeiten

Wartungsvertrag
Für einen zuverlässigen Betrieb des Gerä-
tes können mit dem zuständigen Kärcher-
Verkaufsbüro Wartungsverträge abge-
schlossen werden.

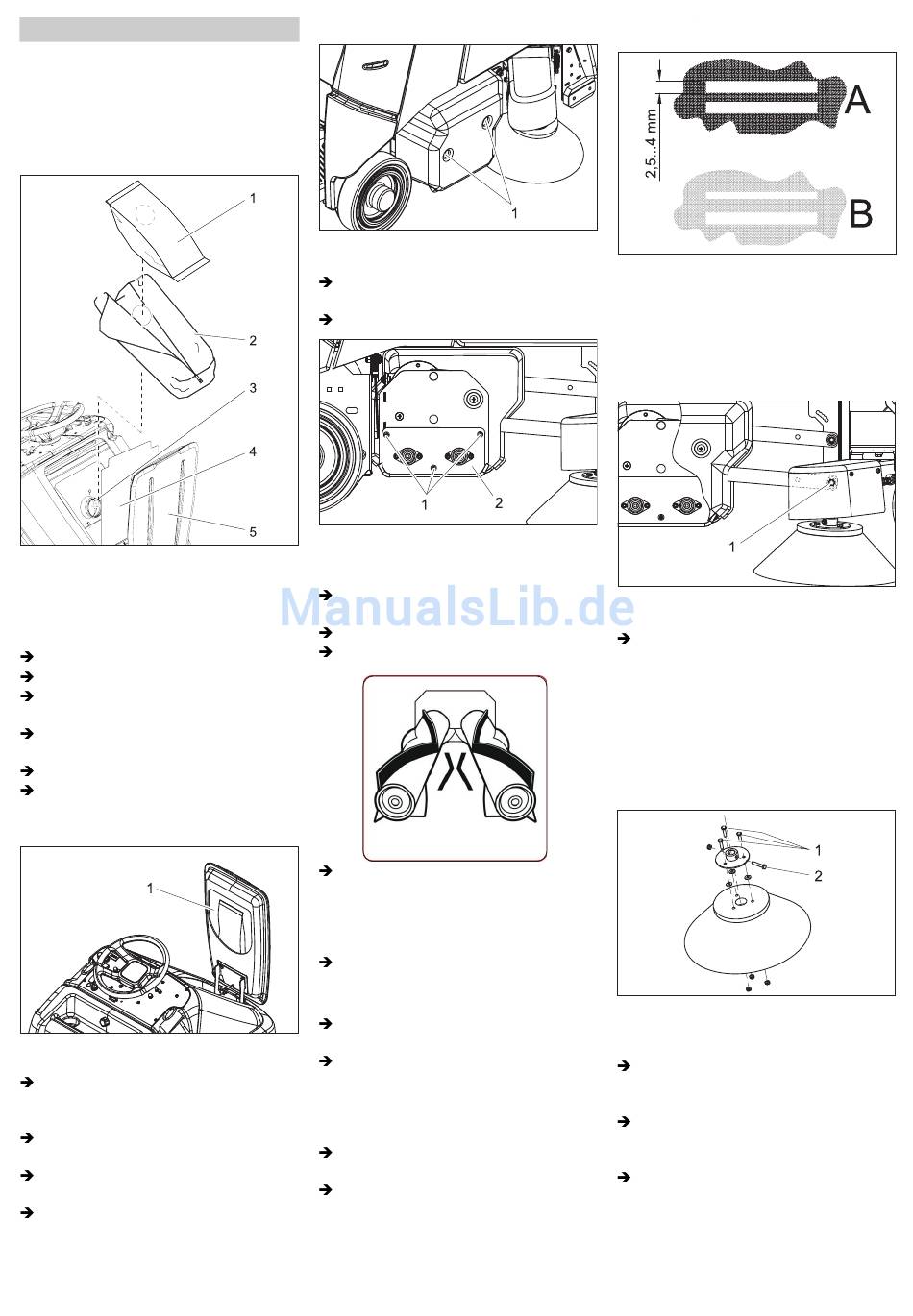

Filtertüte wechseln
1 Filtertüte
2 Filtersack
3 Anschlussstutzen
4 Innerer Deckel Filterkammer
5 Deckel Filterkammer
Beide Deckel der Filterkammer öffnen.
Reißverschluss des Filtersacks öffnen.
Volle Filtertüte vom Anschlussstutzen
abziehen.
Filtertüte aus dem Filtersack heraus-
nehmen und entsorgen.
Bei Bedarf Filterkammer reinigen.
Bei Bearf Filtersack vom Anschlusstut-
zen abziehen und ausschütteln oder
reinigen.
1 Vorratsfach für Filtertüten
Neue Filtertüte aus dem Vorratsfach im
Deckel entnehmen und in den Filter-
sack einlegen.
Öffnung der Filtertüte über den An-
schlussstutzen schieben.
Reißverschluss des Filtersacks schlie-
ßen.
Beide Deckel der Filterkammer schlie-
ßen.
8
Bürstenwalzen austauschen
1 Schraube
Beide Schrauben der Abdeckung auf
der rechten Seite des Geräts entfernen.
Abdeckung abnehmen.
1 Schraube
2 Lagerschild
Schrauben zur Befestigung des Lager-
schildes herausdrehen.
Lagerschild abziehen.
Bürsten herausziehen.
Neue Bürsten einschieben und solange
drehen, bis der Mitnehmer einrastet.
Die Anordnung der Borsten muss der
oben stehenden Abbildung entspre-
chen.
Lagerschild und Abdeckung wieder an-
bringen.
Ausrichtung Bürst-/Saugkopf prüfen
Gerät auf harten, glatten Boden fahren
(kein Teppich).
Gerät mit abgesenktem Bürst-/Saug-
kopf 30 Sekunden lang auf der Stelle
betreiben. (Fahrpedal vorsichtig betäti-
gen, so dass die Bürsten arbeiten ohne
dass das Gerät fährt).
Bürst-/Saugkopf anheben und ca. 1 m
vorwärtsfahren.
Die Bürsten haben auf dem Boden ein
Muster hinterlassen. Muster nach unten
stehender Darstellung beurteilen:
6
-
DE
A Beide Bürsten erzeugen eine gleich
breite Markierung - der Bürst-/Saugkopf
ist parallel zum Boden ausgerichtet.
B Die Bürsten erzeugen verschieden
breite Markierungen - der Bürst-/Saug-
kopf muss justiert werden.
Ausrichtung Bürst-/Saugkopf justieren
1 Schraube
Schraube beidseitig lösen, im Langloch
verschieben und wieder festziehen.
– Auflagefläche der hinteren Bürste ver-
größern - Schrauben nach vorne ver-
schieben.
– Auflagefläche der vorderen Bürste ver-
größern - Schrauben nach hinten ver-
schieben.
Seitenbürste austauschen
1 Befestigungsschraube Flansch
2 Befestigungsschraube Bürste
Befestigungsschraube Flansch heraus-
drehen und Bürste samt Flansch von
der Antriebswelle abziehen.
Befestigungsschrauben Bürste heraus-
drehen und Bürste vom Flansch tren-
nen.
Neue Bürste in umgekehrter Reihenfol-
ge montieren.
