ERRICHTUNG EINES MASTERBUS-
NETZES
Jedes Gerät, das sich für das MasterBus-Netz eignet, ist
mit zwei Datenanschlüssen ausgestattet. Wenn zwei oder
mehr
Geräte
durch
diese
verbunden werden, bilden sie ein lokales Datennetz, den
sogenannten MasterBus.
Beachten Sie bitte die folgenden Regeln:

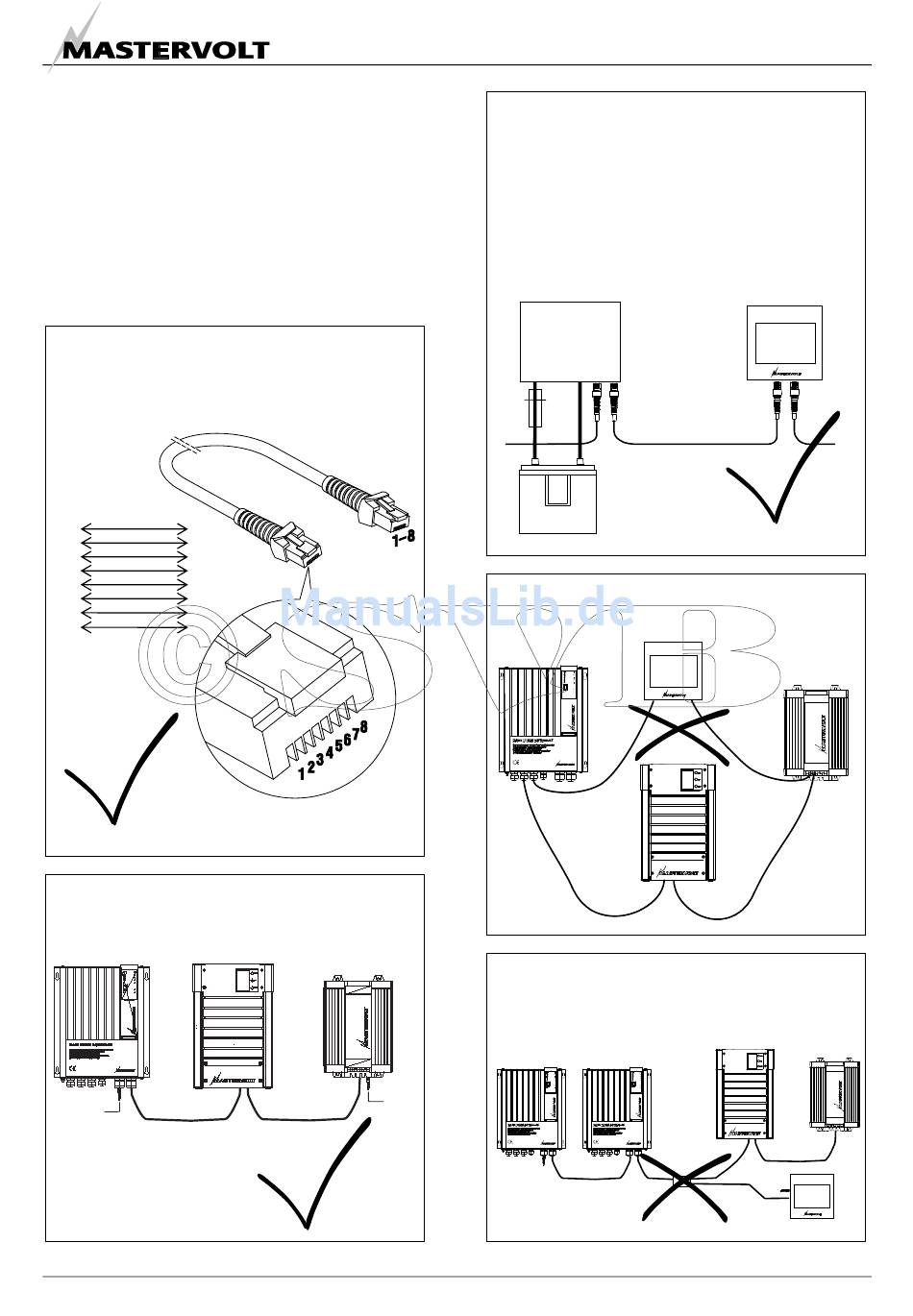

Anschlüsse zwischen den Geräten erfolgen durch
geradlinige Standard-UTP-Patch-Kabel. Mastervolt
kann diese Kabel liefern. Sie sind normalerweise auch
in Computer-Läden erhältlich.
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
OK
Wie bei allen Hochgeschwindigkeits-Datennetzen
benötigt MasterBus an beiden Enden des Netzes eine
Abschlussvorrichtung.
Terminating
device
August 2007 / Chargemaster 12/70-3, 12/100-3, 24/40-3, 24/60-3, 24/80-3 & 24/100-3 / DE
Anschlüsse
miteinander
Terminating
device
OK
Der elektrische Strom für das Netz kommt von den
angeschlossenen Geräten.
Mindestens ein Gerät in dem Netz muss über
Stromversorgungsfähigkeiten verfügen (siehe
Spezifikationen).
Ein Stromversorgungsgerät kann bis zu drei Nicht-
Stromversorgungsgeräte versorgen.
Da alle Stromversorgungsgeräte galvanisch getrennt
sind, sind auch mehrere zulässig.
Führen Sie keine Ringnetze aus.
Führen Sie im Netz keine T-Anschlüsse durch.
MASTERBUS
OK
97
