Mastervolt CHARGEMASTER 12/70-3 Betriebsanleitung Seite 17

RCD 30mA
L
N
PE/GND
POSITIVE (+)
NEGATIVE (–)
Battery
fuse
Temperature sensor
BATTERY BANK 1
(main battery bank)

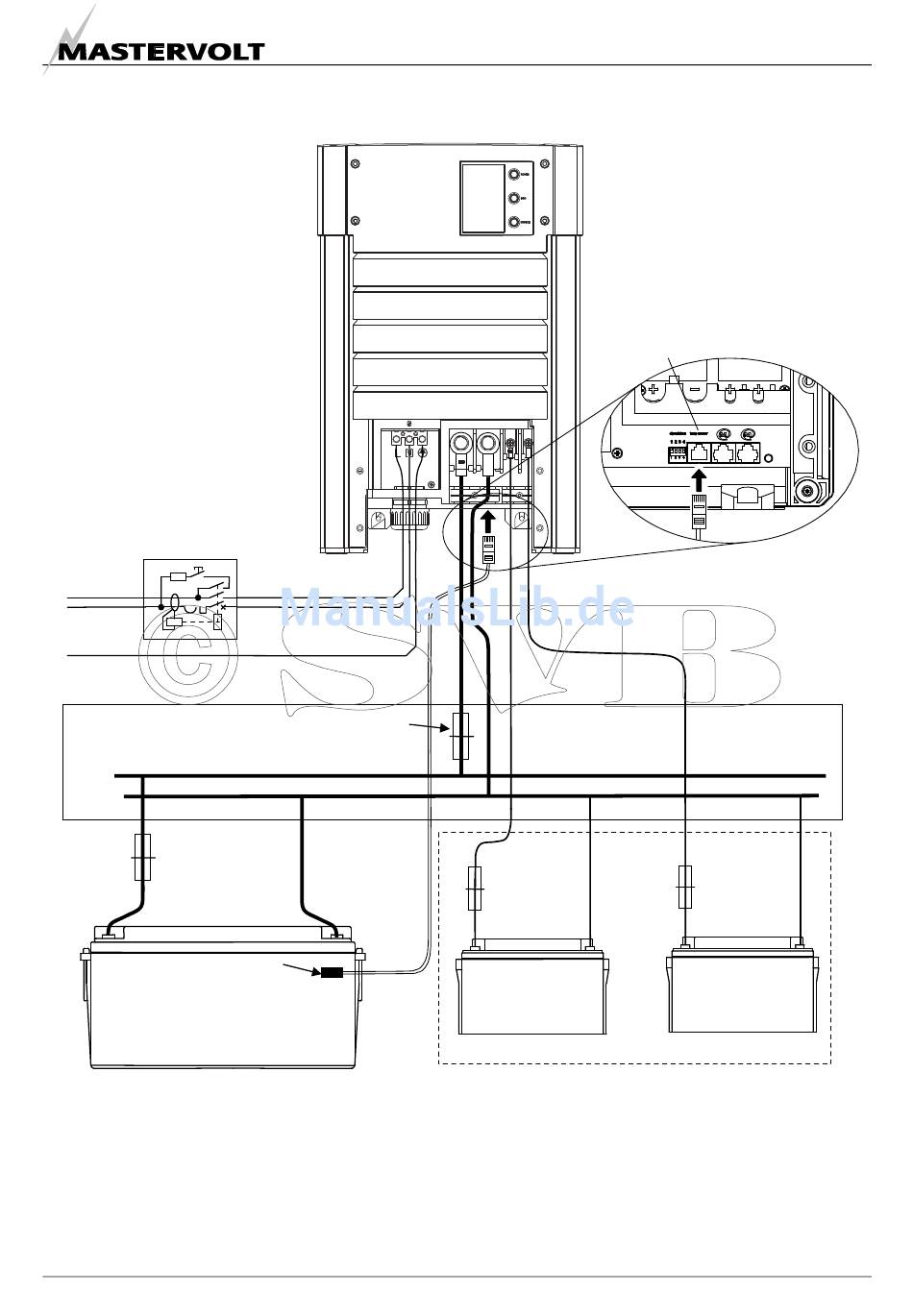

In diesem Schema wird die allgemeine Anordnung des Chargemaster in einem Kreislauf dargestellt. Es
dient nicht dazu, detaillierte Verkabelungsanweisungen für eine bestimmte Elektroinstallation zu liefern.
Abbildung 7: Installationszeichnung des Chargemaster
DE / Chargemaster 12/70-3, 12/100-3, 24/40-3, 24/60-3, 24/80-3 & 24/100-3 / August 2007
Charger fuse
OPTIONAL
"temp.sensor"
Battery
fuse
BATTERY
BANK 2
INSTALLATION
DC distribution
+
–
Battery
fuse
BATTERY
BANK 3
89
