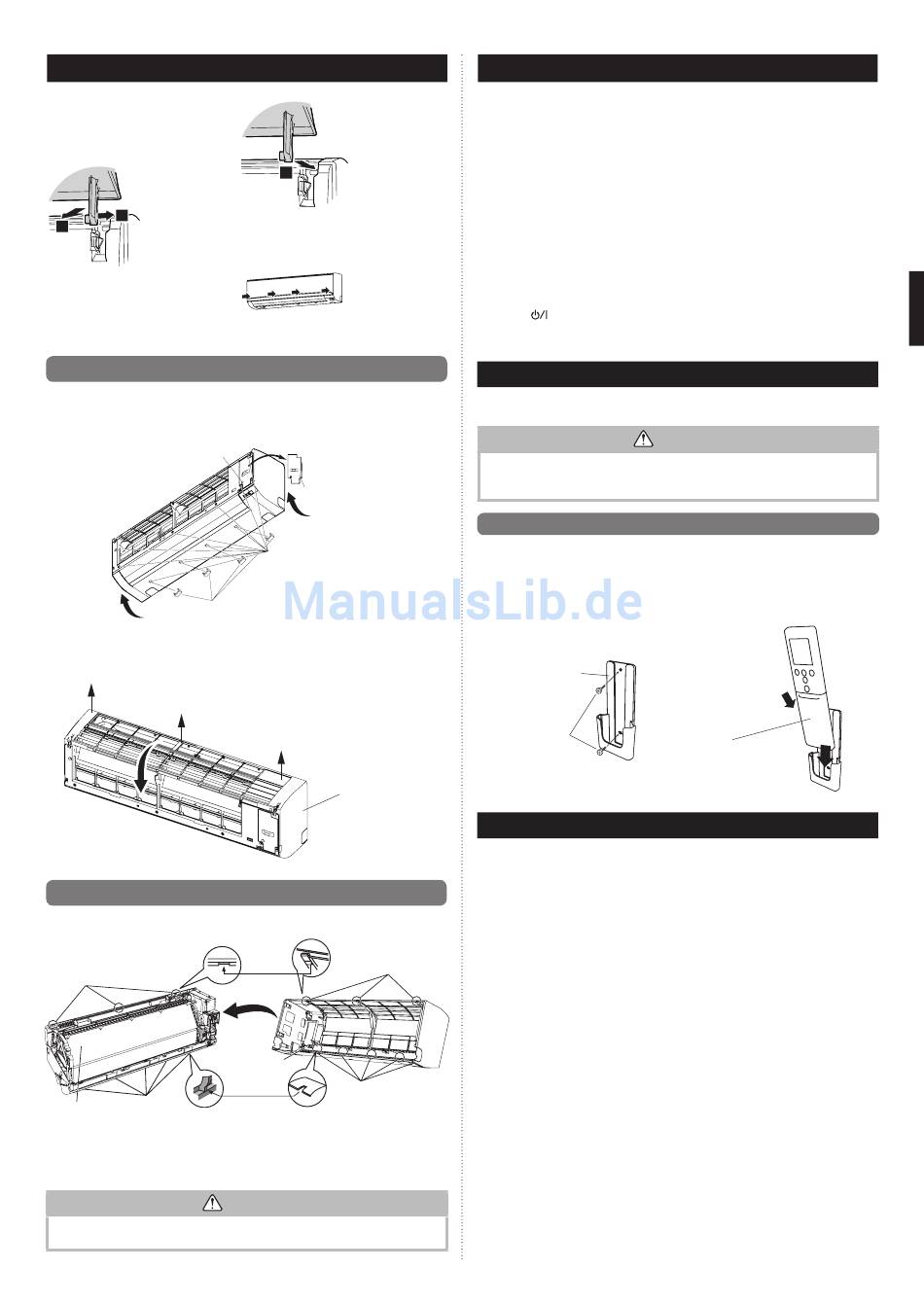

9. VORDERSEITE AUSBAU UND EINBAU
Einlassgitterentfernung
Öffnen des
Einlassgitters.
Während Sie
leicht auf die
linke und rechte
Befestigungswelle
des Einlassgitters
außen „a" drücken,
entfernen Sie das
Einlassgitter in
a
b
Richtung des Pfeils
„b".
9.1. Entfernen der Vorderseite
(1) Entfernen Sie das Einlassgitter (Denken Sie daran das Einlassgitter zu entfernen.)
(2) Entfernen Sie 4 Kappen.
(3) Entfernen Sie die Kabelabdeckung.
(4) Entfernen Sie 10 Schrauben.
Schrauben (Kabelabdeckung)
Kappen (4 Positionen)
HINWEIS: B eim Austausch der Frontplatte, die Lüftungsklappen nicht zerkratzen oder
beschädigen.
(5) Die Frontplatte wurde nach vorne gezogen, wobei die obere Fläche nach oben gehoben
wird und dann wird die Frontplatte entfernt.
9.2. Installieren der Vorderseite
(1) Zuerst passen Sie den unteren Teil der Frontplatte ein und stecken Sie den oberen und
mittleren Haken hinein. (3 Oberseiten, 5 mittlere Seiten)
Obere Löcher (3 Positionen)
Mittlere Haken)
Innengerät
(5 Positionen)
(2) Entfernen Sie 10 Schrauben.
(3) Befestigen Sie die Kabelabdeckung.
(4) Bringen Sie 4 Kappen an.
(5) Bringen Sie das Einlassgitter an.
Bringen Sie die Frontblende und das Einlassgitter fest an. Wenn die Installation unvollständig
ist, können die Frontplatte oder das Einlassgitter herunterfallen und Verletzungen verursachen.
Einlassgitterinstallation
Während Sie das
Gitter horizontal
halten, stellen
Sie die linken
und rechten
Befestigungswellen
c
in die Lagerböcke
an der Spitze der
Tafel „c".
Um jede Welle
richtig zu verriegeln,
legen Sie die Welle
so ein, dass sie
einrastet.
Drücken Sie an
4 Stellen am
Einlassgitter, um
es vollständig zu
schließen.
Drahtabdeckung
Schrauben (10 Positionen)
Vorderes Bedienfeld
Obere Haken
(3 Positionen)
Vorderes
Bedienfeld
Mittlere Haken)
(5 Positionen)
VORSICHT
10. TESTLAUF
Kontrollpunkte
(1) Ist der Betrieb jeder Taste auf dem Steuerungsgerät normal?
(2) Leuchtet jede Lampe normal?
(3) Arbeiten die Luftstromrichtung-Lamellen normal?
(4) Ist der Abfluss normal?
(5) Keine ungewöhnliche Geräusche und Vibrationen während des Betriebs?
• Lassen Sie den Testlauf der Klimaanlage nicht lange laufen.
[Betriebsmethode]
• Informationen bezüglich des Betriebs finden Sie in der Bedienungsanleitung.
• E s kann sein, dass das Außengerät je nach Raumtemperatur nicht funktioniert. In
diesem Fall halten Sie die „MANUAL AUTO" -Taste des Innengeräts mehr als 10
Sekunden fest. Die OPERATION (Betrieb)-Anzeigelampe und die TIMER-Lampe
fangen beim Abkühl-Testlauf gleichzeitig an zu blinken.
Dann beginnt der Heiz-Testlauf in etwa 3 Minuten, wenn mit der Fernbedienung HEAT
(Heizen) ausgewählt wurde [Nur Umkehrzyklus-Modell].
(Bitte beachten Sie die Betriebsanleitung für die Bedienung der Fernbedienung.)
•
U m den Testbetrieb zu beenden, drücken Sie die Taste auf der Fernbedienung „Start/
Stopp(
)".
(Wenn die Klimaanlage durch Drücken der „TEST RUN" (Probelauf) -Taste aktiv ist,
werden die Betriebslampe und Auslöselampe gleichzeitig langsam blinken.)
11. INSTALLATION DER FERNBEDIENUNG
Überprüfen Sie, ob das Innengerät korrekt das Signal von der Fernbedienung empfängt,
dann installieren Sie den Fernbedienungshalter.
Den Fernbedienungshalter nicht unter folgenden Umständen installieren:
• O rte mit direkter Sonneneinstrahlung
• P ositionen, die von der Hitze eines Ofens oder Heizung beeinflusst werden.
11.1. Installation der Fernbedienungshalterung
• Installieren Sie die Fernbedienung mit einem maximalen Abstand von 7 m vom Fernbe-
dienungssignal-Empfänger entfernt. Prüfen Sie nach der Installation der Fernsteuerung,
ob sie korrekt funktioniert.
• Installieren Sie den Fernbedienungshalter an der Wand, Pfeiler, etc. mit der Blechschrau-
be.
Fern-
bedienungs-
Halter-Fixierung
Fernbedienungs-
halterung
Blech-
schraube
(Klein)
12. INSTALLATION OPTIONALES KIT
Diese Klimaanlage kann mit den folgenden optionalen Sets angeschlossen werden.
• Kabel-Fernbedienung
• Einfache Fernbedienung
• Externer Verbindungsbausatz
• Externe Eingangs- und Ausgangs-Platine (PCB)
VORSICHT
Montage der
Fernbedienung
(1) Set
Fernbedienung
(2) Unten
De-7
