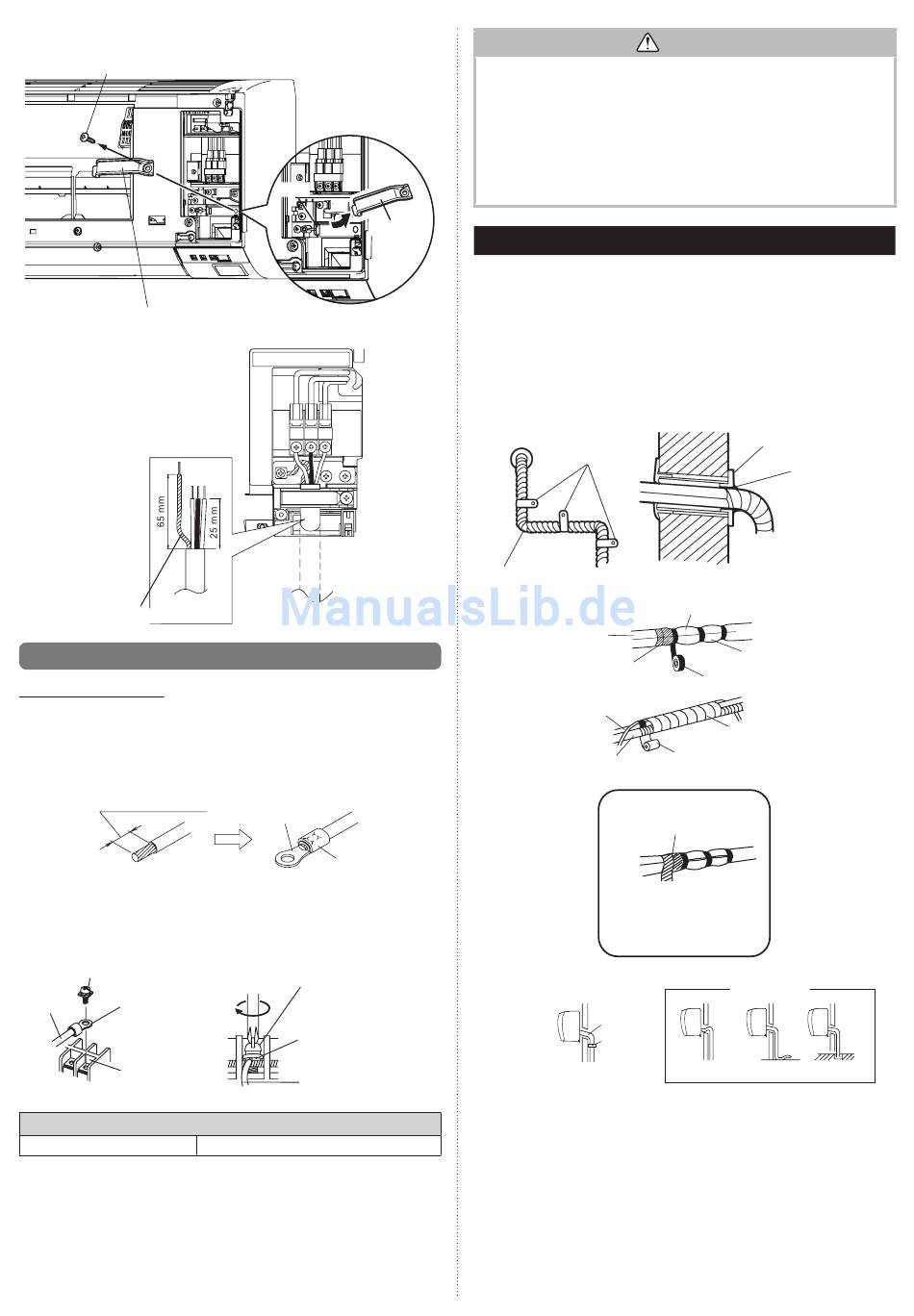

(2) E ntfernen Sie die Blechschraube und währen Sie den Haken der Kabelklemme beach-
ten, entfernen Sie die Kabelklemme.
Schraube
Kabelklemme
(3) S chließen Sie das Ende des Anschlusskabels vollständig an den Klemmenblock an.
Erdungsdraht (Masse)
7.3. Wie man die Verdrahtung mit den Anschlüssen verbindet
Vorsicht bei der Verkabelung
Um die Isolierung eines Leitungsdrahtes abzustreifen, verwenden Sie immer ein Spezi-
alwerkzeug, wie zum Beispiel eine Abisolierzange. Wenn es kein Spezialwerkzeug gibt,
vorsichtig die Isolierung mit einem Messer oder anderen Utensilien abstreifen.
(1) Verwenden Sie zum Anschluss an den Klemmenblock Ringkabelschuhe mit Isolierhülsen
wie in nachstehender Abbildung gezeigt.
(2) Klemmen Sie die Ringkabelschuhe mit einem geeigneten Werkzeug auf die Drähte, so
dass sich die Drähte nicht lösen können.
Streifen : 10 mm
(3) Schließen Sie die vorgeschriebenen Drähte fest an und befestigen Sie sie so, dass auf
die Anschlüsse keine Zugkräfte wirken.
(4) Verwenden Sie einen Schraubendreher mit der entsprechenden Bit-Größe, um die
Klemmschrauben anzuziehen. Die Verwendung eines Schraubendrehers mit ungeeig-
neten Bit-Größe, wird die Schraubenköpfe beschädigen, und die Schrauben werden
nicht richtig angezogen.
(5) Nicht die Klemmenschrauben. zu fest ziehen. Ansonsten können die Schrauben brechen.
Schraube mit Spezial-Unterlegscheibe
Ringkabelschuh
Draht
Klemmenblöcke
(6) Die Drehmomente für die Schrauben finden Sie in der Tabelle.
Drehmoment [N·m (kgf·cm)]
M4 Schraube
De-6
Haken
Kabelklemme
1 2 3
Ringkabelschuh
Hülse
Schraube mit Spezial-Unterlegscheibe
Ringkabelschuh
Draht
1,2 bis 1,8 (12 bis 18)
• D ie Klemmblock-Nummern und die Farben der Anschlusskabel müssen mit dem
Schlauch des Außengeräts übereinstimmen. Fehlerhafte Verkabelung kann einen
Brand verursachen.
• S chließen Sie die Anschlusskabel fest an einen Klemmblock an. Fehlerhafte Installa-
tion kann einen Brand verursachen.
• B ei der Befestigung des Anschlusskabels mit der Kabelklemme, befestigen Sie das
Kabel immer am Kunststoffmantelteil, aber nicht am Isolatorabschnitt. Wenn die
Isolierung durchgescheuert ist, kann elektrische Leckage auftreten.
• S chließen Sie immer das Erdungskabel (Masse) an. Fehlerhafte Erdung kann Strom-
schläge verursachen.
• V erwenden Sie nicht die Erde (Masse) Schraube für das Innengerät zum Außengerät,
es sei denn, es ist so angegeben.
8. ENDARBEITEN
(1) Isolieren Sie zwischen den Rohren.
• Isolieren Sie Saug- und Druckleitung getrennt. voneinander.
• Für die hinteren, rechts und unteren Rohrleitungen, überlappen Sie die Isolierung
der Verbindungsleitung und Innengerät-Rohrisolierung und binden Sie sie mit
Vinylband zusammen, so dass es keine Lücke gibt.
(2) Befestigen Sie vorübergehend die Verbindungskabel entlang der Verbindungsleitung
mit Vinylband. (Umwickeln Sie etwa 1/3 der Breite des Bandes von der Unterseite
des Rohres, so dass kein Wasser eintritt).
(3) Befestigen Sie die Verbindungsleitung an der Außenwand mit einem Sattel usw.
(4) Füllen Sie die Lücke zwischen dem Leitungsloch der Außenwand und der Leitung mit
Dichtungsmittel, so dass kein Wasser eindringen und kein Wind hineinblasen kann.
(5) Befestigen Sie die Ablaufleitung an der Außenwand etc.
Sattel*
Leitung
Überlappen Sie die Isolierung
Verbindungsleitung
(Wärmeisolierung)
Verbinden Sie die Rohre miteinan-
der, so dass es keinen Spalt gibt.
Leitung
Ablaufschlauch
Die Ablaufschlauch-Isolierung
wird verwendet, wenn der Durch-
messer der Gasleitung Ø12,70
oder mehr ist.
Stoßen Sie das Verbindungsrohr (Wär-
medämmung) gegen die Innengerät-
leitung (Wärmedämmung) und wickeln
Sie die Ablaufschlauch-Isolierung
herum, so dass es keine Lücke gibt.
Überprüfen Sie Folgendes:
Ablauf-
GUT
schlauch
Sattel
VORSICHT
Äußere Wandkappe*
Dichtungs-
kitt*
(Außen)
Wand
*Vor Ort erworben
Innengerätleitung
(Wärmeisolierung)
Vinylband
Umwickeln Sie mit Gewebe-
band
Gewebeband
VERBOTEN
Angehoben
Welle Ende in Wasser
