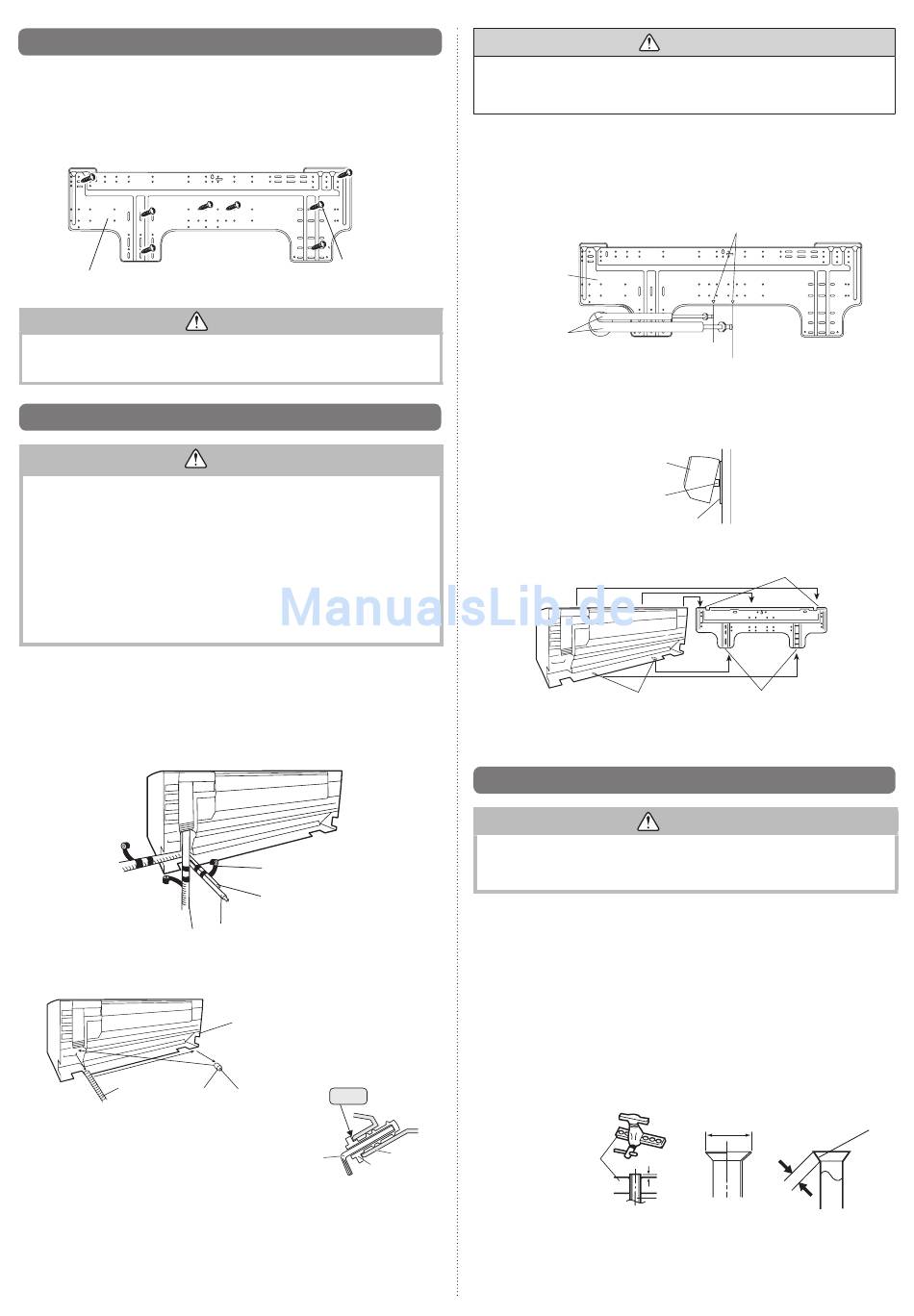

6.4. Installation der Wandhakenklammer
(1) Installieren Sie die Wandhakenhalterung so, dass sie richtig horizontal und vertikal
positioniert ist. Wenn die Wandhakenhalterung gekippt wird, wird das Wasser auf den
Boden tropfen.
(2) Installieren Sie die Wandhakenhalterung so, dass sie stark genug ist, um das Gewicht des
Gerätes zu stützen.
• Befestigen Sie die Wandhakenhalterung mit 5 oder mehr Schrauben an der Wand,
durch die Löcher in der Nähe der Außenkante der Halterung.
• Überprüfen Sie, dass die Wandhakenhalterung nicht rattert.
Wandhaken Halterung
Installieren Sie die Wandhakenhalterung so, dass sie sowohl horizontal als auch vertikal
ausgerichtet ist.
Falsch ausgerichtete Installation kann zu Wasserschäden führen.
6.5. Ablaufschlauch und Rohr bilden
• S tecken Sie Ablaufschlauch und Ablasskappe fest hinein. Ablauf sollte geneigt sein, um
Wasseraustritt zu vermeiden.
• B eim Einsetzen des Ablaufschlauchs sollte kein anderes Material als Wasser
angewendet werden. Die Anwendung eines anderen Materials als Wasser, wird eine
Verschlechterung des Schlauches verursachen und Wasserschäden verursachen.
• N ach dem Entfernen eines Ablaufschlauchs, müssen Sie die Ablaufkappe befestigen.
• W enn die Leitung und der Ablaufschlauch mit Klebeband befestigt wird, ordnen Sie
den Ablaufschlauch so, dass er an der Unterseite der Rohrleitung ist.
• B ei Ablaufschlauch-Rohrleitungen in einer Niedrigtemperaturumgebung müssen
Sie Frostschutz hineingeben, um einen gefrorenes Ablaufschlauch zu verhindern.
Nachdem der Kühlvorgang in Umgebung mit niedriger Temperatur durchgeführt
wurde (wenn die Außentemperatur unter 0 ° C ist) kann Wasser im Ablaufschlauch
einfrieren. Gefrorenes Ablaufwasser wird die Wasserströmung im Schlauch
blockieren und kann zu Wasserschäden im Innengerät führen.
[Hintere Rohrleitung, Rechte Rohrleitung, Untere Rohrleitung]
• Installieren Sie die Rohrleitung des Innengeräts in Richtung Wandloch und binden Sie
den Ablaufschlauch und das Rohr mit einem Vinylband zusammen.
• Installieren Sie die Rohrleitungen so, dass sich der Ablaufschlauch an der Unterseite.
befindet.
• Umwickeln Sie die Rohre des Innengeräts, die von außen sichtbar sind, mit dekorativem
Band.
Rechte Leitung
Untere Leitung
[Für linke hintere Rohrleitung, Linke Rohrleitung]
Tauschen Sie die Sie die Ablasskappe und den Ablaufschlauch aus.
Innengerät
Ablauf-
schlauch
Ablaufkappe installieren
Verwenden Sie einen 4 mm Sechskantschlüssel an der
gegenüberliegenden Seite, um die Ablaufkappe einzu-
setzen, bis die Ablaufkappe die Spitze des Ablaufkrans
berührt.
De-4
Blechschraube (Groß)
(Zubehör, 8 Teile)
VORSICHT
VORSICHT
Mit Vinylband verbinden
Leitung (Oben)
Hintere Leitung
Innengerät Ablaufschlauch
(unten)
Für linke Austrittsrohrleitungen
schneiden Sie die Rohrleitungsaus-
tritt-Schneidrille mit einer Metallsäge.
Entfernen Sie die Ablaufkappe durch
Ziehen an dem Vorsprung am Ende
der Kappe mit einer Zange usw.
Ablaufkappe
Kein Spalt
Sechskant-
Ablaufkappe
schlüssel
Stecken Sie den Ablaufschlauch und die Ablaufkappe in die Ablauföffnung, um
sicherzustellen, dass sie in Kontakt mit der Rückseite des Ablauföffnung kommt, und
dann montieren Sie sie. Wenn der Ablaufschlauch ist nicht richtig angeschlossen ist,
kann Wasser auslaufen.
• B ei der linken Rohrleitung und der linken hinteren Rohrleitung, richten Sie die Markierun-
gen auf die Wandhakenhalterung aus und bilden Sie die Verbindungsleitung.
• B iegen Sie die Anschlussleitungen mit einem Biegeradius von 100 mm oder mehr, und
installieren Sie sie nicht mehr als 35 mm von der Wand entfernt.
• N achdem Sie die Innenrohrleitung und den Ablaufschlauch durch das Wandloch ge-
steckt haben, hängen Sie das Innengerät an den Haken an der Ober- und Unterseite der
Wandhakenhalterung.
Wandhaken
Halterung
Verbindungs-
leitung
[Installieren des Innengeräts]
• H ängen Sie das Innengerät von den Haken an der Oberseite der Wandhakenhalterung.
• S tecken Sie den Abstandshalter usw. zwischen das Innengerät und die Wandhakenhal-
terung und trennen Sie die Unterseite des Innengeräts von der Wand.
Innen-
gerät
• N ach dem Einhängen des Innengeräts an den oberen Haken, haken Sie die Armaturen
des Innengeräts in die 2 unteren Haken ein , während Sie das Gerät senken und es gegen
die Wand drücken.
6.6. Bördelanschluss (Leitungsanschluss)
Ziehen Sie die Bördelmuttern unter Anwendung des vorgeschriebenen Anzugsverfahrens
mit einem Drehmomentschlüssel an. Andernfalls können die Bördelmuttern nach
einiger Zeit brechen, so dass Kältemittel austreten und bei Kontakt mit offenem Feuer
gefährliches Gas entstehen kann.
6.6.1. Bördeln
Verwenden Sie ausschließlich einen für R410A entwickeln Rohrschneider und Spezial-Bör-
delwerkzeug.
(1) Schneiden Sie das Verbindungsrohr mit dem Rohrschneider auf die erforderliche Länge.
(2) Halten Sie die Leitung nach unten, so dass Schnittspäne nicht in die Leitung gelangen
können und entfernen Sie sämtliche Grate.
(3) Führen Sie die Bördelmutter (verwenden Sie immer die am Innen- bzw. Außengerät
befestigte Bördelmutter auf die Leitung und bördeln Sie das Rohrende mit dem Bör-
delwerkzeug. Verwenden Sie das Spezial-Bördelwerkzeug R410A oder herkömmliches
Bördelwerkzeug. Wenn andere Bördelmuttern verwendet werden, kann es zu Kältemit-
telleckage kommen.
(4) Schützen Sie die Leitungen durch Zusammendrücken oder Verschließen mit Klebeband
vor dem Eindringen von Staub, Schmutz oder Wasser.
Ablauf-
Ausformwerkzeug
hahn
VORSICHT
Ausrichtungsmarkierung
Kleine Leitung
Große Leitung
Innengerät
(Abstandshalter)
Wandhaken Halterung
Untere Haken
(Beschlag)
VORSICHT
B
A
Leitung
Obere Haken
Wandhaken
Halterung
Kontrollieren Sie, dass
[L] gleichmäßig gebördelt
ist und keine Risse oder
Kratzer vorhanden sind.
L
