GERÄTEINSTALLATION
2
2.1. GERÄTEINSTALLATION
2.1.1. MITGELIEFERTES ZUBEHÖR
Zubehör
Schlauchschelle
Abflussschlauch

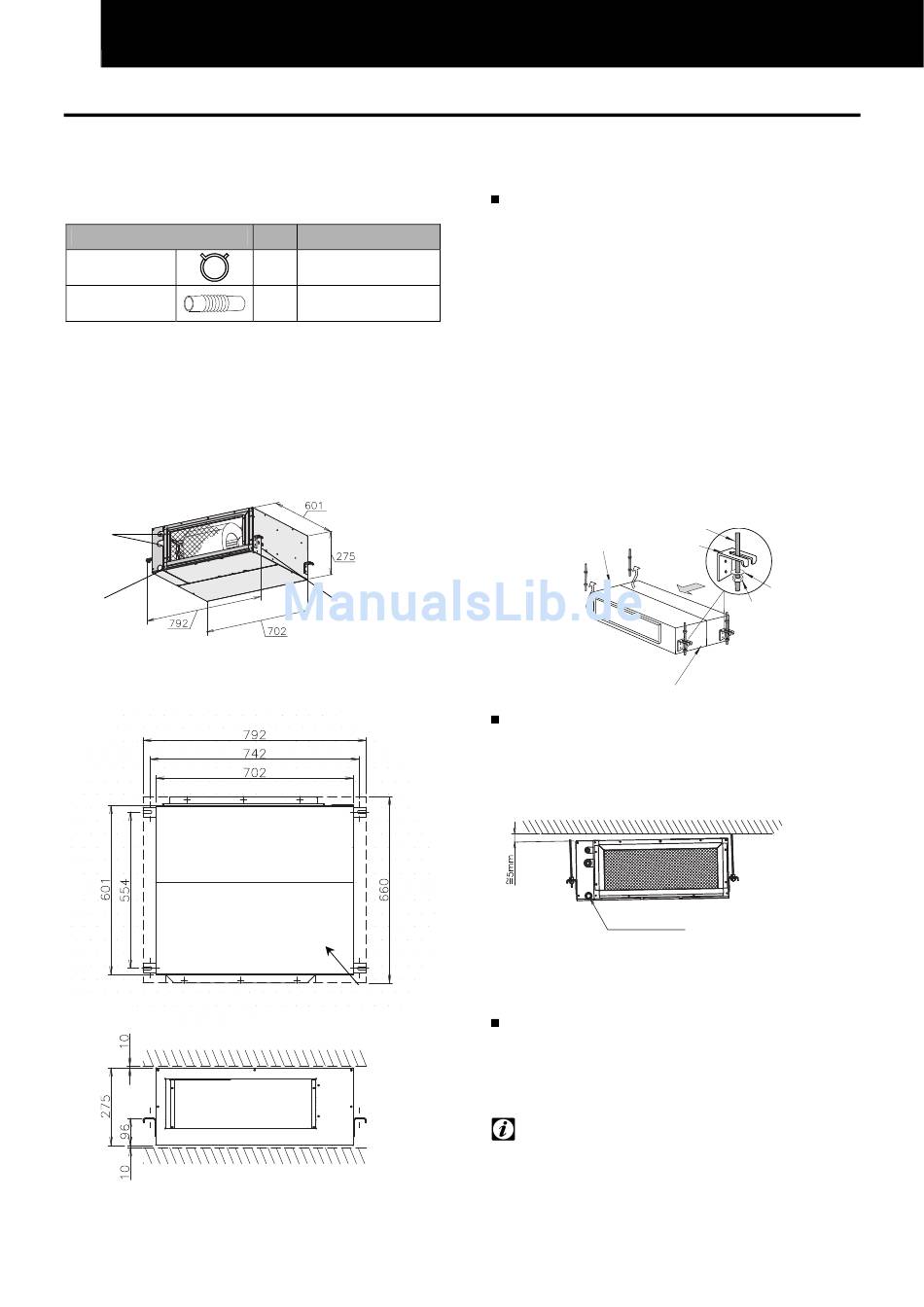

2.1.2. INSTALLATION
Installieren Sie das Innengerät gemäß der Abbildung und
achten Sie dabei sorgsam auf die Installationsrichtung in
Bezug auf den Verlauf der Rohre und Kabel.
• Abmessungen
Bohrungen für
Kältemittelleitu
ngen
Bohrung für
Abflussleitungen
• Wartungsbereich
Mge Zweck
2
Für Abflussleitungen
1 Für Abflussleitungen
(mm)
Bohrungen für
Kabelanschluss
(mm)
Deckenöffnung
Befestigung der Schraubhaken und
Aufhängung des Innengeräts
Legen Sie unter Zuhilfenahme der o. g. Abmessungen
-
den endgültigen Installationsort und die
Installationsrichtung des Innengeräts fest.
Berücksichtigen Sie hierbei besonders den Platz für die
Leitungen, Kabel und die Wartung.
Bringen Sie die Schraubhaken an (M10 oder größer
-
werden ebenfalls empfohlen) und hängen Sie das
Innengerät auf, wie im Folgenden beschrieben:
1. Hängen Sie die Montagehalterung, wie abgebildet,
über deren Mutter und der Scheibe der jeweiligen
Schraubhaken ein. Beginnen Sie zunächst auf einer
Seite.
2. Überprüfen Sie, ob die Mutter und die
Unterlegscheibe ordnungsgemäß durch den Haltering
der Montagehalterung fixiert sind. Hängen Sie
anschließend die Montagehalterung auf der anderen
Seite über der Mutter und der Unterlegscheibe ein.
Schraubhaken
Linke
Seite
Montage-
traverse
Lufteinlass
Rechte Seite
(Wartungsklappe)
Ausrichtung der Abflusswanne
Stellen Sie sicher, dass die Auflagefläche eben ist.
-
Berücksichtigen Sie dabei den maximalen
Neigungswinkel.
Vorderansicht
Condensate Drain Connection
Das Gerät muss so installiert werden, dass die
-
Rückseite des Geräts etwas (ca. 5mm) niedriger ist als
dessen Vorderseite, um eine falsche Position des
Abflusses zu vermeiden.
Ziehen Sie die Muttern der Montagehalterungen fest,
nachdem Sie die Ausrichtung abgeschlossen haben.
Verwenden Sie zum Sichern der Schrauben und Muttern
einen speziellen Sicherungslack, um zu verhindern, dass
diese sich lösen.
HINWEIS:
Decken Sie das Gerät sowie das betreffende
Zubehör während der Installation mit der Vinylplane
ab.
U-Scheibe
Mutter
