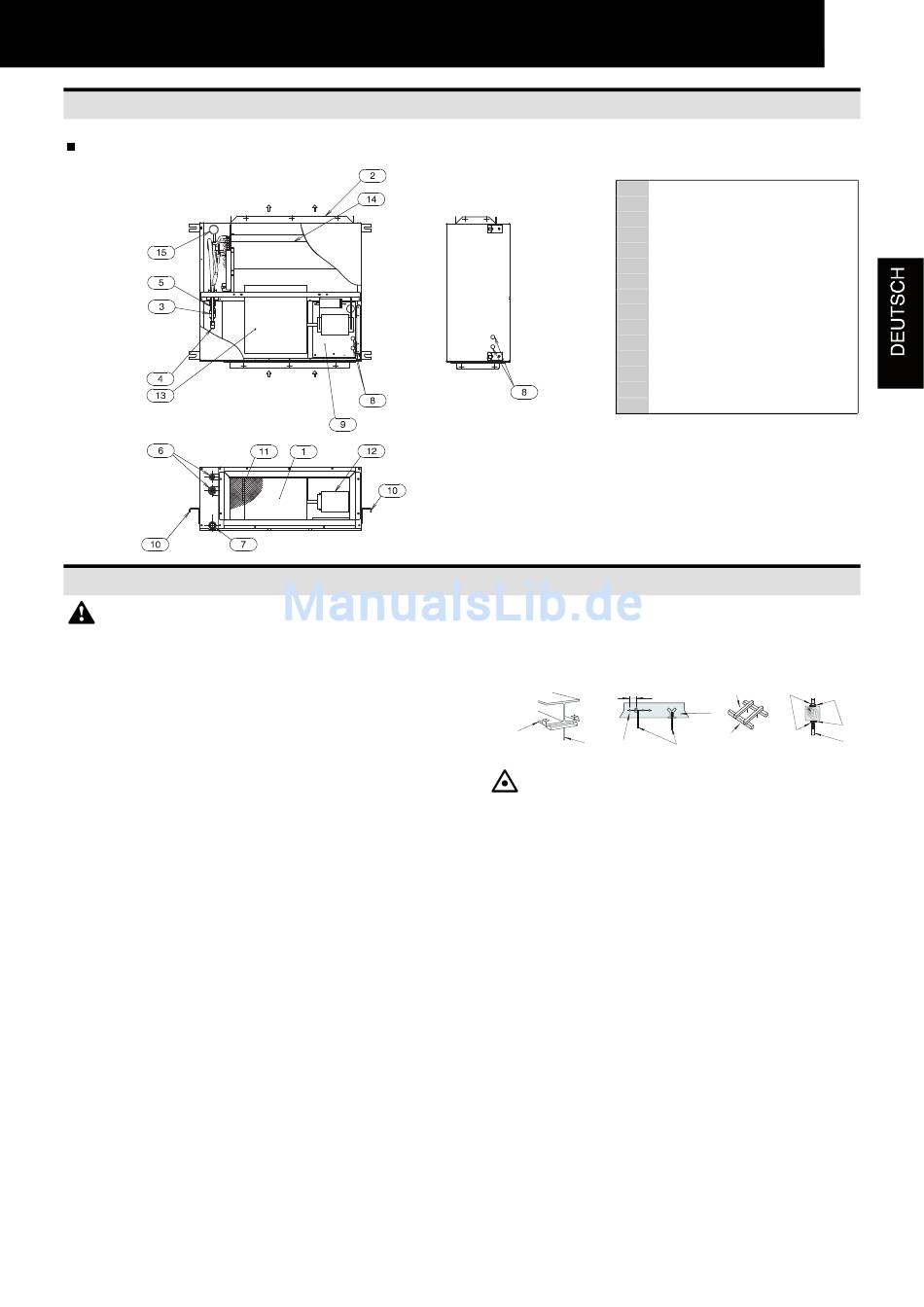

1. TEILEBEZEICHNUNG
RPIM-(0.8~1.5)FSN2E
2. GERÄTEINSTALLATION
WARNUNG:
Stellen Sie sicher, dass das komplette Zubehör mit dem
-
Innengerät geliefert worden ist.
Installieren Sie die Innengeräte nicht im Freien. Wenn ein
-
Innengerät im Freien installiert wird, kann es zu Stromschlag
oder Fehlerströmen kommen.
Berücksichtigen Sie die Luftverteilung von jedem Innengerät
-
im Raum und wählen Sie einen entsprechenden Ort für das
Gerät aus, so dass eine gleichmäßige Raumtemperatur
erreicht werden kann.
Vermeiden Sie Hindernisse, die den Lufteinlass oder -auslass
-
behindern könnten.
- Achten Sie auf Folgendes, wenn die Innengeräte in einem
Krankenhaus oder anderen Gebäuden installiert werden, in
denen elektromagnetische Strahlung von medizinischem
Gerät o. ä. ausgeht.
Bringen Sie die Innengeräte nicht an einem Ort an, an dem
-
der Schaltkasten, das Fernbedienungskabel oder die
Fernbedienung direkt den elektromagnetischen Strahlungen
ausgesetzt sind.
Bringen Sie die Innengeräte und die Komponenten so weit
-
entfernt wie möglich (mindestens 3 m) von der
elektromagnetischen Strahlungsquelle an.
Installieren Sie die Fernbedienung in einem Stahlgehäuse.
-
Verlegen Sie das Fernbedienungskabel in
Stahlkabelführungen. Schließen Sie anschließend das
Erdungskabel an das Gehäuse und die Kabelführung an.
Installieren Sie einen Störschutzfilter, wenn das Netzteil
-
Störfelder erzeugt.
- Diese Einheit darf ausschließlich als Innengerät ohne
elektrischen Heizer verwendet werden. Die nachträgliche
Installation eines elektrischen Heizers vor Ort ist verboten.
Stecken Sie keine Fremdkörper in das Innengerät, und stellen
-
Sie sicher, dass sich keine Fremdkörper darin befinden,
bevor Sie das Gerät installieren und einen Testlauf
durchführen. Dies könnte zu Brandgefahr führen oder
Ursache für Defekte o. ä. sein.
- Es wird empfohlen, das Innengerät 2,3 bis 3 m oberhalb des
Fußbodens zu installieren.
Nr. Teilebezeichnung
1 Lufteinlass
2 Luftauslass
3 Kühlgasleitung
4 Kühlflüssigkeitsleitung
5 Abflussleitung
6 Bohrungen für Kältemittelleitungen
7 Bohrung für Abflussleitungen
8 Bohrungen für Kabelanschluss
9 Elektrischer Schaltkasten
10 Montagehalterungen
11 Luftfilter
12 Lüftermotor
13 Lüftergehäuse
14 Wärmetauscher
15 Expansionsventil
Verwenden Sie Befestigungsschrauben der
-
Größe M10 (W3/8), wie unten beschrieben:
Für Betonpfeiler
150-160 mm
I-Träger
Stahl
Ankerschraube
Befestigungsschrauben
(W3/8 oder M10)
VORSICHT:
- Installieren Sie die Innengeräte nicht in einer
brennbaren Umgebung. Es besteht Brand- oder
Explosionsgefahr.
- Stellen Sie sicher, dass die Deckenplatte fest
verankert ist. Sollte dies nicht der Fall sein, kann das
Innengerät von der Decke herunterfallen und auf Sie
stürzen.
Installieren Sie Innengeräte, Außengeräte,
-
Fernbedienungen und Kabel mindestens 3 m von
elektromagnetischen Strahlungsquellen, wie z. B.
medizinischem Gerät, entfernt.
- Installieren Sie die Innengeräte nicht in Werkstätten
oder Küchen, in denen Ölnebel oder Dunst in die
Geräte eindringen kann. Das Öl setzt sich am
Wärmetauscher fest und reduziert hierdurch die
Leistungsfähigkeit des Innengeräts und kann dieses
verformen. Im schlimmsten Fall werden
Kunststoffbauteile des Innengeräts durch das Öl
beschädigt.
Um Korrosion am Wärmetauscher zu verhindern,
-
installieren Sie die Innengeräte nicht in saurer oder
alkalischer Umgebung.
Verwenden Sie zum Transportieren und Anheben des
-
Innengeräts entsprechende Trageriemen, um Schäden
zu vermeiden. Stellen Sie sicher, dass das
Isoliermaterial an der Oberfläche des Geräts nicht
beschädigt wird.
1
TEILEBEZEICHNUNG
Holzstab
(60 mm x 90mm
Vierkant)
Mutter
Beton
Vierkant-scheiben
Holzträger
Gewindestange
(W3/8 oder M10)
