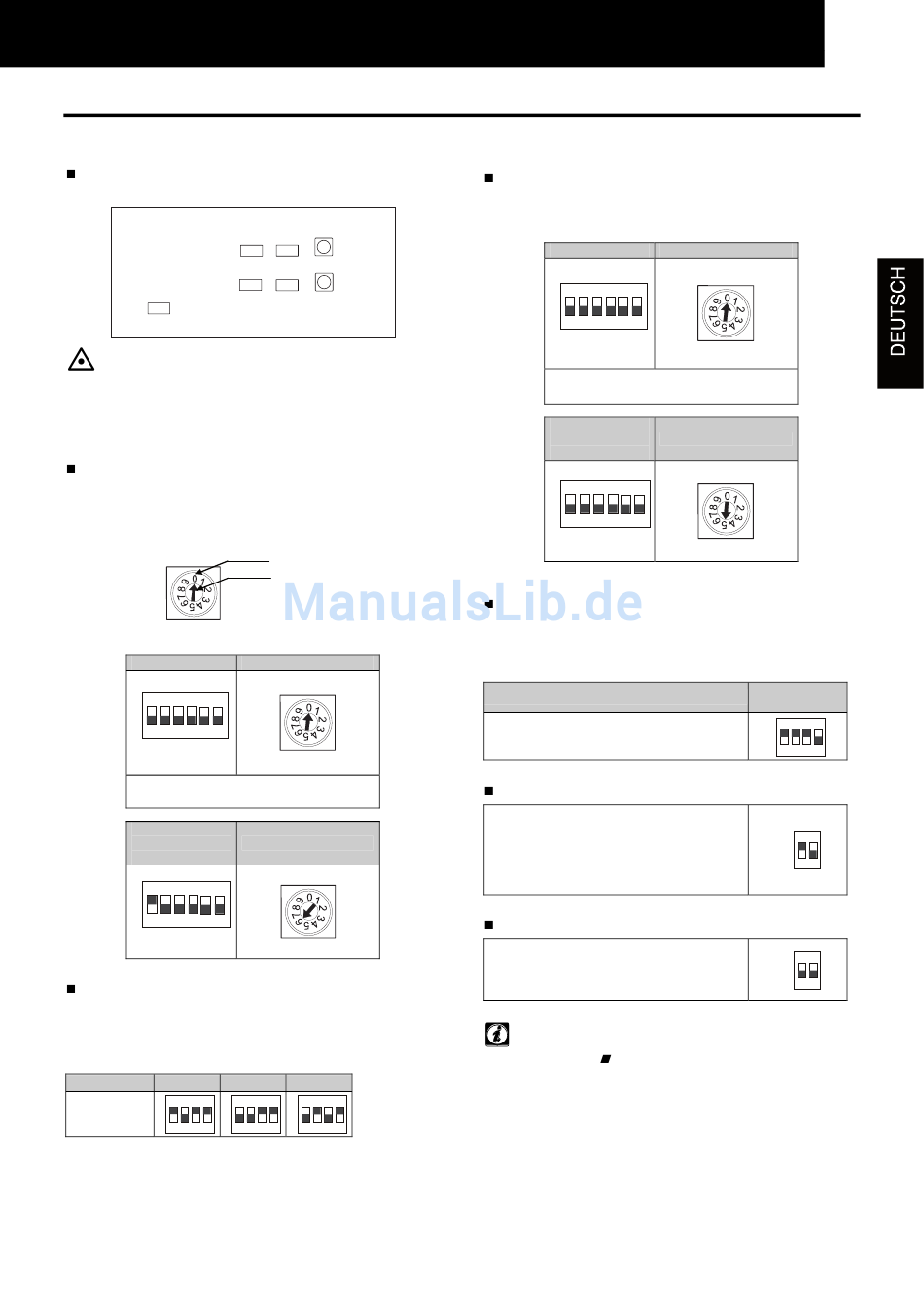

5.2. EINSTELLUNG DER DIP-SCHALTER

Anzahl und Position der Dip-Schalter
Die Position der Dip-Schalter ist folgende:
DSW3
DSW7
VORSICHT:
Vor der Einstellung von Dip-Schaltern muss die
Stromversorgung ausgeschaltet werden. Werden die
Schalter bei eingeschalteter Stromversorgung
eingestellt, sind diese Einstellungen ungültig.
DSW6 und RSW1: Einstellung der
Gerätenummer
In der folgenden Abbildung ist die werkseitig eingestellte
Position gekennzeichnet.
DSW6
ON
1 2 3 4 5 6
Dieses Beispiel zeigt die Einstellung von DSW6
und RSW1. Werkseitig können bis zu 63 Schalter
eingestellt werden.
Bsp.:
Einstellung Nr.
16
ON
1 2 3 4 5 6
PIN Nr. 1 ist
auf ON
DSW3: Einstellung des Leistungscodes
Einstellungen sind nicht erforderlich, da sie bei Lieferung
voreingestellt sind. Mit diesem Dip-Schalter wird der
Leistungscode eingestellt, der dem PS-Wert des
Innengerätes entspricht.
PS 0.8
ON ON
Einstellposition
1 2 3 4 1 2 3 4
DSW4 DSW5 RSW2
DSW6
RSW1
Anzeige
Flachkopfschraubendre
her verwenden
RSW1
RSW1
Auf 6 stellen
1.0 1.5
ON
1 2 3 4
DSW5 und RSW2: Einstellung der
Kühlkreislaufnr.
Das Einstellen ist erforderlich. Werkseitige Einstellungen bei
DSW5
ON
1 2 3 4 5 6
Dieses Beispiel zeigt die Einstellung von DSW5
und RSW2. Werkseitig können bis zu 63 Schalter
eingestellt werden.
Bsp.:
Einstellung 5
System
ON
1 2 3 4 5 6
Alle Pins sind
auf OFF gestellt
DSW4: Einstellung der Gerätemodell-Nr.
Einstellungen sind nicht erforderlich. Mit diesem Schalter
wird die Modellnummer eingestellt, die dem Innengerätetyp
entspricht.
Innengerätemodell
RPIM
DSW7: Ersetzen der Sicherung
Wird eine zu hohe Spannung an den
Anschluss 1,2 von TB1 angelegt, wird die
Sicherung auf PCB1(M) ausgelöst. In solchen
Fällen korrigieren Sie zunächst die Kabel an
TB1, bevor Sie Nr. 1 einschalten (siehe
nebenstehende Abbildung).
DSW7: Fernbedienungsauswahl
Einstellungen sind nicht erforderlich.
Werkseitig werden alle Schalter auf OFF
gestellt (Fernbedienung PC-ART / PC-P2HTE
ist ausgewählt).
HINWEIS:
Das Zeichen „ " gibt die Position der Dip-Schalter an.
-
Die Abbildungen zeigen die werkseitige oder
nachträgliche Einstellung.
