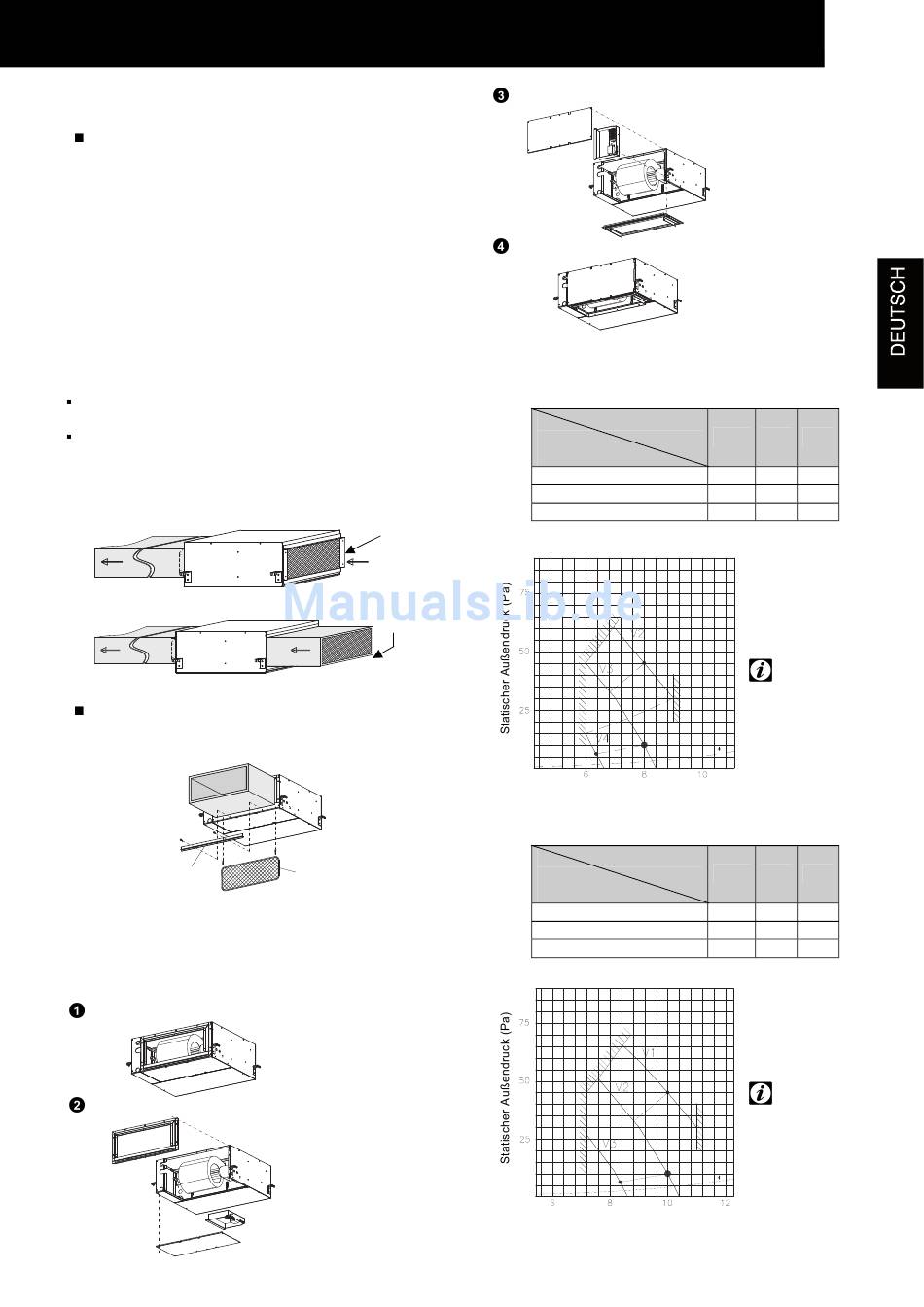

2.1.3. LEITUNG & SAUGLUFTFILTER EINBAUEN
Installation der vor Ort bereitzustellenden Leitung
Befestigen Sie die flexible Luftleitung an der Außenseite
der Geräteflansche (das Gerät verfügt zu diesem Zweck
über mitgelieferte Flansche).
Zur Vermeidung unerwünschter Schallschwingungen wird
empfohlen, eine vor Ort bereitzustellende flexible Leitung
zu verwenden.
Isolieren Sie die Rahmenecken mit geeignetem Isolierband.
Nicht mitgeliefert.
RPIM-Geräte sind an der Einlassseite mit Standard-
Luftfiltern ausgerüstet. Der Filter ist für solche Fälle
gedacht, in denen keine Saugleitung verwendet wird (oder
diese sehr kurz ist).
Abhängig von der Installation wird die Einhaltung der
folgenden Angaben empfohlen.
Wenn keine Saugleitung installiert wird (Abb. 1),
Standard-Luftfilter aufbewahren.
Bei Verwendung der Saugleitung wird empfohlen, den
Luftfilter am Einlass der Saugleitung zu installieren und
dazu den Standard-Luftfilter des Gerätes zu entfernen
(Abb. 2) .
Abb. 1
Luftstrom
Abb. 2
Luftstrom
Wartung des Saugluftfilters
Entfernen Sie die Haltestrebe (3 Schrauben) aus dem
Gerät und ziehen Sie dann den Luftfilter nach unten.
Richtung zum
Herausziehen
des Luftfilters
2.1.4. ÄNDERUNG DER SAUGLUFTRICHTUNG
Bei RPIM-Geräten kann die Saugluftrichtung geändert
werden, indem die Montageposition der hinteren
Abdeckung gemäß der Abbildung geändert wird.
Frontabdeckung
Hintere
Abdeckung
Standard- Luftfilter
(mitgeliefert)
Luftstrom
Luftfilter
(mitgelieferter oder
angepasster,
mitgelieferter Filter)
Luftstrom
Luftfilter
Luftansaugrichtung
(mitgeliefert)
Frontabdeckung,
Rückwand und
Schaltkasten vom
Gerät abbauen.
E-Box
GERÄTEINSTALLATION
2.1.5. LEISTUNGSKURVE DES LÜFTERS
RPIM-0.8/1.0
Lüfterdrehzahl
Einstellung (RCS)
Statischer Druck
SP-01
SP-00 (*)
SP-02
(*): Werkseinstellung
3
Luftdurchsatz (m
RPIM-0.8~1.0
Lüfterdrehzahl
Einstellung (RCS)
Statischer Druck
SP-01
SP-00 (*)
SP-02
(*): Werkseinstellung
3
Luftdurchsatz (m
2
3
Position der
Frontabdeckung und
Rückwand
vertauschen.
Schaltkastenrichtung
wie in der Abb. gezeigt
ändern.
Optionale
Luftansaugrichtung
Hi Med Low
V2 V3 V3
V3 V3 V4
V3 V3 V4
HINWEIS:
"•":Einstellung
(Nennwert)
"*":Standard
ansaugfilter
V :Lüftermotordreh
(2/3/4)
zahl
/min)
Hi Med Low
V1 V2 V2
V2 V2 V3
V2 V2 V3
HINWEIS:
"•":Einstellung
(Nennwert)
"*":Standard
ansaugfilter
V :Lüftermotordreh
(1/2/3)
zahl
/min)
